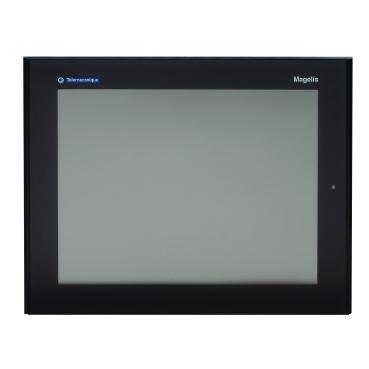

Présentation générale du terminal graphique tactile XBTGT5230
Caractéristiques et usage du XBTGT5230 dans l’industrie
Le terminal graphique tactile XBTGT5230 de la gamme Magelis, commercialisé par Schneider Electric, s’adresse aux professionnels de l’automatisation industrielle. Il s’agit d’un écran tactile avancé offrant une interaction intuitive pour le contrôle des processus industriels, avec un affichage en couleurs précis, conçu pour répondre aux exigences de visualisation et d’ergonomie sur les postes opérateurs. Ce terminal est particulièrement adapté aux environnements industriels nécessitant une interface homme-machine fiable et performante. Sa taille d’écran de 10,4 pouces et sa résolution VGA de 640 x 480 pixels permettent l’affichage clair de graphiques, données et commandes. Grâce à son affichage de 4096 couleurs via une technologie LCD STN rétroéclairée, il assure un rendu visuel net et lisible, indispensable pour le pilotage efficace des systèmes automatisés.Dans un contexte industriel, le XBTGT5230 se distingue par sa robustesse et ses fonctionnalités dédiées. Il utilise un processeur RISC cadencé à 266 MHz et dispose d’une mémoire intégrée suffisante (512 Ko SRAM avec batterie lithium et 32 Mo EPROM Flash) pour stocker les configurations et applications nécessaires au fonctionnement autonome des interfaces. Le terminal se connecte aisément aux réseaux industriels via plusieurs interfaces, notamment Ethernet TCP/IP et ports série compatibles RS485, RS422 et RS232C, garantissant une intégration sans faille dans une large gamme d’architectures d’automatisation. Ce terminal est ainsi conçu pour optimiser l’interaction entre l’opérateur et le système automatisé dans un environnement industriel, combinant performance, fiabilité et facilité d’utilisation, éléments clés pour les ingénieurs, installateurs et décideurs industriels souhaitant améliorer la gestion des opérations de contrôle.
Contexte industriel et implications techniques
Usage professionnel oblige, le XBTGT5230 est conforme aux nombreuses normes industrielles et certifications nécessaires pour garantir la sécurité et la compatibilité dans divers environnements. Son boîtier possède des protections IP65 en façade, assurant une bonne résistance à la poussière et aux projections d’eau, tandis que le panneau arrière assure une protection IP20, ce qui en fait un équipement durable et adapté aux installations industrielles intérieures. Sa conformité à des standards tels que UL, CE, CSA, ATEX zone 2/22 témoigne de son aptitude pour des environnements exigeants, notamment en ce qui concerne la gestion des interférences électromagnétiques et la sécurité intrinsèque.Le design du terminal facilite son intégration grâce à un montage encastré avec des dimensions précises (301,5 x 227,5 mm pour la découpe) et une fixation sécurisée par clips ressort ou vis-étrier. Ces caractéristiques assurent une installation simple et rapide dans des tableaux de commande existants, un atout majeur pour les installateurs et maintenance industrielle.Enfin, il s’équipe d’un écran tactile analogique avec une zone sensible de 1024 x 1024 points, optimisant la précision et la réactivité des commandes tactiles. La durée de vie du rétroéclairage est estimée à 54 000 heures, ce qui garantit une longévité importante du dispositif.En résumé, le XBTGT5230 répond aux besoins critiques des applications industrielles pour lesquelles robustesse, conformité aux normes, facilité d’installation et interface utilisateur avancée sont primordiales.
Données techniques détaillées du XBTGT5230
Spécifications principales du terminal graphique
Le terminal XBTGT5230 est doté d’un écran tactile LCD STN rétro-éclairé avec une définition VGA de 640 x 480 pixels et une palette colorimétrique de 4096 couleurs. Son affichage de 10,4 pouces offre un équilibre idéal entre surface visible et encombrement, permettant une visualisation claire des données et une manipulation aisée. Il intègre un processeur RISC cadencé à 266 MHz, garantissant une réactivité adaptée aux exigences industrielles, avec une mémoire utilisateur composée de 512 Ko SRAM, sauvegardée par une batterie lithium, et 32 Mo de mémoire flash EPROM dédiée au stockage des applications. Sa connectivité comprend diverses interfaces industrielles standards :
- Connecteur RJ45 pour liaison série COM2 compatible RS485 (jusqu’à 187,5 kbit/s) avec prise en charge Siemens MPI.
- Connecteur SUB-D 9 broches pour liaison série COM1 prenant en charge RS232C, RS422, et RS485 jusqu’à 115,2 kbit/s.
- Un port Ethernet RJ45 TCP/IP pour communication réseau.
- Trois borniers débrochables à vis pour sorties logiques, sorties audio et entrées logiques.
- Deux ports USB type A (version 1.1) maîtres pour périphériques externes.
Le terminal fonctionne sous alimentation externe 24 V DC (tension admissible de 19,2 à 28,8 V) avec une puissance consommée de 26 W et un courant d’appel de 30 A. L’interface locale comprend une LED pouvant afficher vert ou orange pour signaler le statut opérationnel ou un défaut de rétroéclairage.
Tableau des caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Type d’affichage | LCD STN rétro-éclairé |
| Résolution | 640 x 480 pixels VGA |
| Taille d’écran | 10,4 pouces |
| Couleurs affichées | 4096 couleurs |
| Processeur | CPU RISC, 266 MHz |
| Mémoire | 512 Ko SRAM + 32 Mo EPROM flash |
| Connecteurs série | RJ45 COM2 RS485 (187,5 kbit/s), SUB-D9 COM1 RS232C/RS422/RS485 (115,2 kbit/s) |
| Connectivité réseau | RJ45 Ethernet TCP/IP (10BASE-T/100BASE-TX) |
| Ports USB | 2x USB type A (v1.1) |
| Alimentation | Externe 24 V DC (19,2 à 28,8 V) |
| Consommation | 26 W |
| Signalisation locale | 1 LED bicolore (vert/orange) |
| Durée de vie rétroéclairage | 54 000 heures |
| Zone tactile | 1024 x 1024 |
| Type d’écran tactile | Analogique |
| Degré de protection | IP65 façade, IP20 arrière; NEMA 4X (intérieur) |
| Dimensions découpe | 301,5 mm x 227,5 mm |
| Poids | 3 kg |
| Normes et certifications | UL 1604, CSA C22.2 No 14, CEI 61000-6-2, EN 61131-2, UL 508, FCC Classe A, ATEX zone 2/22 |
Intégration et usage industriel du terminal XBTGT5230
Installation et montage dans les environnements industriels
Le terminal XBTGT5230 est conçu pour un montage encastré, avec des dimensions de découpe précisément définies pour faciliter son intégration dans les panneaux de contrôle industriels. La découpe requise pour l’encastrement est de 301,5 mm par 227,5 mm, compatible avec une épaisseur de panneau de 1,6 à 10 mm, selon les spécifications. Plusieurs méthodes de fixation sont envisageables, notamment par quatre clips à ressorts ou par quatre vis-étriers, offrant une installation rapide et sécurisée. Un espace libre d’au moins 100 mm autour de l’appareil est recommandé pour assurer une bonne ventilation et faciliter le remplacement ou la maintenance sans entrave. Le boîtier avant, fabriqué en alliage d’aluminium, procure une robustesse optimale et une finition adaptée à un usage industriel intensif. La conception assure également une bonne résistance aux chocs mécaniques et aux vibrations conformément aux normes IEC 60068, garantissant ainsi un fonctionnement fiable même dans des environnements difficiles soumis à des contraintes physiques.Cette conception robuste permet au terminal de s’adapter aux besoins des ingénieurs et des installateurs exigeants en termes de fiabilité et de longévité, tout en assurant un montage ergonomique et sécuritaire au sein des infrastructures industrielles.
Interfaçage et compatibilité avec les systèmes industriels
Le XBTGT5230 intègre une large gamme d’interfaces de communication, essentielles pour une intégration fluide dans différents systèmes automatisés. La présence de plusieurs types de ports série (RS485, RS422, RS232C) ainsi que d’un port Ethernet TCP/IP permet une connectivité flexible avec les autocommutateurs, variateurs, automates programmables (PLC) et autres équipements industriels standard.Il est compatible avec de nombreux protocoles industriels souvent demandés dans l’automatisation moderne, incluant Modbus, Modbus TCP, Modbus Plus, FIPWAY, et plusieurs protocoles propriétaires ou tiers tels que ceux de Mitsubishi, Omron, Rockwell Automation et Siemens. Cette compatibilité facilite la supervision et le contrôle centralisé des systèmes complexes.Le terminal supporte également l’utilisation d’une carte Compact Flash d’au moins 1 Go pour l’enregistrement et la gestion des données, ainsi que la prise en charge d’une carte de communication fieldbus pour des protocoles spécialisés comme DeviceNet ou Profibus DP, élargissant davantage les possibilités d’intégration.En résumé, le XBTGT5230 constitue un composant clé pour les décideurs industriels souhaitant une interface homme-machine polyvalente, modulable et capable de communiquer efficacement avec une grande variété d’équipements et de réseaux industriels.
