Présentation générale du TSX3721001
Contexte et utilisation industrielle

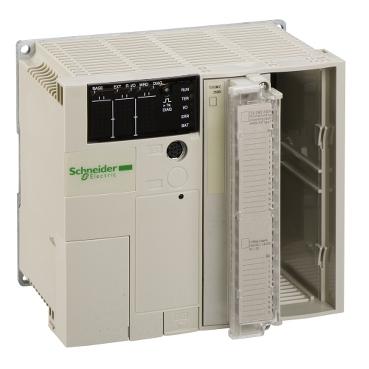

Le TSX3721001 est un automate programmable modulaire conçu par Schneider Electric, appartenant à la gamme Modicon TSX Micro. Ce contrôleur est spécifiquement destiné à l’automatisation industrielle, offrant une solution fiable et performante pour le contrôle des installations industrielles. Alimenté en tension de 100 à 240 V AC, ce dispositif est adapté aux environnements professionnels exigeants, tels que les usines de production, les chaînes automatisées et les systèmes de contrôle de processus. Sa conception modulaire permet l’intégration flexible de modules complémentaires, ce qui en fait un composant clé dans une architecture d’automatisme personnalisée, capable de répondre aux besoins variés des industries manufacturières et process. La robustesse et la qualité de fabrication font du TSX3721001 un élément pertinent pour les ingénieurs, installateurs et décideurs industriels souhaitant déployer une solution d’automatisation éprouvée.
Avantages et caractéristiques fonctionnelles
Ce contrôleur Modicon TSX Micro offre plusieurs avantages liés à sa modularité et à sa connectivité. Avec trois emplacements dédiés aux cartes d’entrées, sorties ou comptage, il permet une personnalisation de l’automatisme selon les spécificités des applications. Le TSX3721001 dispose d’une connexion série avec protocole Uni-Telway (TER/AUX) ainsi qu’une connexion Modbus RTU, toutes deux à 19,2 kbit/s, favorisant une communication aisée avec d’autres composants systèmes. Son horodateur intégré permet une gestion précise des événements et du temps, optimisant le contrôle des processus industriels. Par ailleurs, il tolère les micro-coupures d’alimentation jusqu’à 20 ms, assurant une continuité opérationnelle en milieu industriel. Ces caractéristiques en font un automate polyvalent adapté aux infrastructures nécessitant une gestion fiable et flexible des opérations automatisées.
Données techniques du TSX3721001
Spécifications mémoire et performances
Le TSX3721001 dispose d’une mémoire intégrée étendue pour la programmation et le stockage des données. La mémoire Flash interne est de 15 K mots, complétée par une RAM interne de 20 K mots. Elle est extensible grâce à une carte PCMCIA, permettant d’atteindre jusqu’à 128 K mots pour les programmes et les données, ainsi que 128 K mots dédiés au stockage supplémentaire. Cette architecture mémoire assure une capacité suffisante pour gérer des applications automatisées complexes. Le temps d’exécution par instruction varie selon le type d’opérations : 0,13 µs pour les instructions booléennes sans carte PCMCIA et 4,5 µs pour les opérations sur les réels flottants, ce qui garantit une bonne réactivité de l’automate dans la commande de processus industriels. Le cycle de tâches principal s’effectue en 1,6 ms pour la tâche maître, ce qui traduit une cadence adaptée aux exigence de contrôle en temps réel.
Caractéristiques électriques et environnementales
| Caractéristique | Valeur |
|---|---|
| Type de processeur | TSX 37 21 |
| Alimentation | 100 à 240 V AC |
| Puissance totale utile au secondaire | 16 W |
| Protection | Surcharge et court-circuit |
| Température de fonctionnement | 0 à 60 °C |
| Température de stockage | -25 à 70 °C |
| Humidité relative | 10 à 95 % sans condensation en fonctionnement |
| Altitude de fonctionnement | 0 à 2000 m |
| Dimensions (L x H x P) | 341,4 mm x 151 mm x 152 mm |
| Poids | 1,72 kg |
| Compatibilité électromagnétique | Conforme aux normes CEI 1000-4-2 (niveau 3), CEI 1000-4-3 (niveau 3), CEI 1000-4-4 (niveau 3), IEC 1000-4-5, CEI 1000-4-12 et CEI 61131-2 |
Intégration et exploitation en industrie
Adaptabilité et modularité pour l’automatisation
La conception modulaire du TSX3721001 facilite son intégration dans diverses configurations d’automatisation industrielle. Ses trois emplacements dédiés aux modules complémentaires – entrées, sorties ou comptage – permettent une personnalisation optimale selon les exigences fonctionnelles des installations. L’automate peut gérer jusqu’à 16 tâches événementielles, ainsi qu’une tâche maître et une tâche rapide, ce qui est essentiel pour organiser efficacement les processus industriels complexes. Cette capacité multitâche, combinée à la vitesse d’exécution et à la mémoire extensible, permet d’adapter la solution aux besoins spécifiques des secteurs manufacturiers, agroalimentaires ou énergétiques. De plus, la tolérance aux micro-coupures d’alimentation améliore la fiabilité, réduisant les risques d’interruption dans les systèmes automatisés critiques.
Communication et protocoles industriels
Pour assurer une communication fluide avec d’autres équipements industriels, le TSX3721001 dispose de connexions série intégrées supportant les protocoles Uni-Telway (TER/AUX) et Modbus RTU, tous deux fonctionnant à 19,2 kbit/s. Ces protocoles standardisés facilitent l’interopérabilité avec une large gamme de périphériques et de systèmes SCADA, garantissant un échange efficace des données de contrôle et de supervision. La disponibilité d’un horodateur intégré améliore la précision temporelle des opérations automatisées, permettant ainsi un pilotage rigoureux et synchronisé des processus. Ces fonctionnalités de communication font du TSX3721001 un automate flexible, adapté aux architectures industrielles modernes où la connectivité est primordiale pour optimiser la performance globale des installations.
