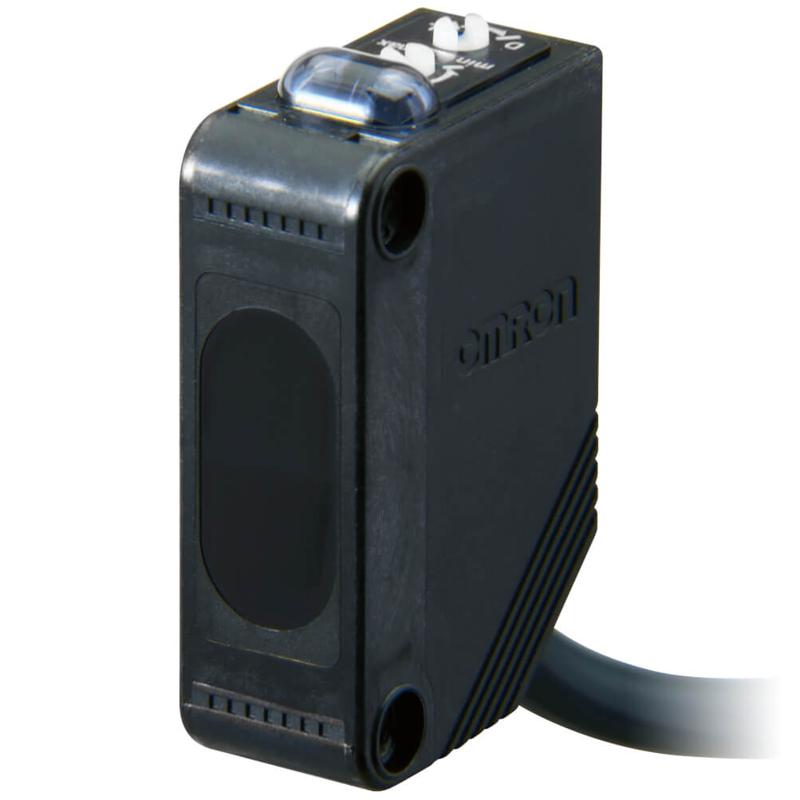

Présentation générale du capteur photoélectrique E3Z-D82-IL3 2M
Fonctionnalités principales et technologie employée
Le capteur photoélectrique E3Z-D82-IL3 2M de la série E3Z de la marque Omron se présente comme un composant essentiel pour les systèmes d’automatisation industrielle. Ce capteur de type réflexion directe est particulièrement conçu pour détecter des objets dans une plage allant jusqu’à 1 mètre, ce qui offre une grande flexibilité pour de nombreuses applications. Le mode de détection est basé sur la réflexion d’un faisceau lumineux, permettant ainsi de détecter la présence ou l’absence d’objet dans le champ du capteur. Son mode d’activation comprend à la fois les fonctions DARK-ON et LIGHT-ON, offrant une adaptation à diverses situations d’éclairage et besoins d’installation. De fabrication robuste, le capteur est conçu pour supporter les environnements industriels avec un indice de protection IP67, garantissant une résistance à la poussière et à l’eau.
Domaines d’application dans l’industrie
Destiné à un usage professionnel, le E3Z-D82-IL3 2M est largement utilisé dans les processus d’automatisation industrielle qui requièrent une détection fiable et rapide d’objets ou de pièces sur des lignes de production, chaînes de montage, et systèmes de convoyage. Il trouve son emploi dans des secteurs variés tels que l’électronique, le conditionnement, la robotique, et la manutention. Grâce à son temps de réponse très rapide inférieur à 1 ms, il permet une détection efficace et précise, indispensable dans des environnements soumis à des cadences élevées. Son câble intégré de 2 mètres facilite la connexion sans nécessiter d’extensions supplémentaires, ce qui simplifie l’installation et réduit les risques de perturbations dans les processus industriels. La robustesse mécanique et la conformité CE font du capteur un choix de confiance pour les ingénieurs et intégrateurs dans le contrôle de production et la surveillance de processus automatisés.
Données techniques détaillées du E3Z-D82-IL3 2M
Caractéristiques électriques et mécaniques
Le capteur E3Z-D82-IL3 2M fonctionne avec une alimentation en tension continue comprise entre 12 et 24 volts DC. Sa sortie est de type PNP, adaptée pour une signalisation positive dans les systèmes de contrôle. Le courant maximal de service ne dépasse pas 0,1 A, ce qui est standard pour ce type d’appareils photoélectriques.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Type de capteur | Photoélectrique, réflexion directe |
| Plage de détection | 0 à 1 mètre |
| Configuration de sortie | PNP |
| Modes de travail | DARK-ON, LIGHT-ON |
| Mode d’activation | Réflexion |
| Raccordement | Cordon intégré, longueur 2 mètres |
| Indice de protection | IP67 (protection totale contre la poussière et projection d’eau) |
| Courant de service maximal | 0,1 A |
| Température de fonctionnement | -25 à +55 °C |
| Matériau du corps | PBT (polybutylène téréphtalate) |
| Dimensions extérieures | 10,8 x 20 x 31 mm |
| Temps de réponse | < 1 ms |
| Poids | 70,33 g |
Avantages opérationnels et intégration dans les systèmes industriels
Performances et robustesse pour des environnements exigeants
Le E3Z-D82-IL3 2M est conçu pour garantir une performance optimale dans des environnements industriels avec des conditions parfois sévères. Son boîtier en PBT assure une résistance mécanique aux chocs et vibrations courantes dans les ateliers de production. L’indice de protection IP67 assure une étanchéité complète contre la poussière et protection contre l’immersion temporaire et les projections d’eau, rendant ce capteur apte à être installé dans des zones exposées aux contraintes environnementales sans altérer sa fiabilité. Le temps de réponse inférieur à 1 milliseconde permet une détection rapide des objets en mouvement, essentiel pour maintenir des cadences de production élevées sans perte d’efficacité. La configuration avec un câble de 2 mètres facilite l’intégration et réduit les temps d’installation sur site.
Intégration facile et adaptabilité fonctionnelle
Grâce à sa sortie PNP et ses modes de commutation DARK-ON et LIGHT-ON, le capteur E3Z-D82-IL3 2M s’intègre aisément aux systèmes d’automatisation existants, qu’ils fonctionnent en logique positive ou nécessitent un déclenchement sur obscurité ou lumière. La simplicité de son mode de raccordement avec un câble prêt à l’emploi facilite sa mise en place rapide sur les équipements industriels, limitant ainsi les besoins en adaptation et configuration supplémentaires. Sa petite taille et sa conception compacte permettent d’installer ce capteur dans des espaces restreints tout en assurant une précision de détection élevée. Pour les ingénieurs et intégrateurs, ces caractéristiques garantissent un appareil polyvalent, facile à déployer dans de nombreuses configurations, favorisant l’optimisation des processus sans compromis sur la fiabilité.
