Présentation générale du ZW-SPR5010 0.3M
Caractéristiques principales et avantages pour les professionnels

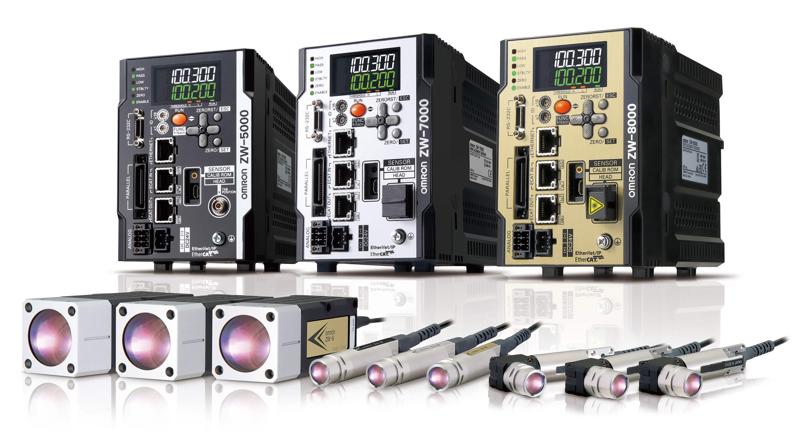

Le ZW-SPR5010 0.3M est un capteur de déplacement sans contact de la série ZW d’Omron, conçu spécialement pour les applications industrielles exigeantes. Ce capteur utilise le principe confocal avec une source lumineuse LED blanche, garantissant des mesures extrêmement précises et stables sur une large variété de matériaux, qu’ils soient transparents, réfléchissants ou irréguliers. Sa tête de détection en forme de stylo, orientée à 90°, lui permet une installation facile même dans des espaces restreints, tout en offrant un diamètre de spot de 20 micromètres qui améliore la capacité à scanner des profils fins. Le modèle offre une plage de mesure de ±10 mm autour de 10 mm, ce qui est adapté à des besoins d’inspection de haute précision dans des environnements de production rapide.
Contexte d’utilisation et pertinence industrielle
Dans les secteurs industriels où le contrôle qualité strict, la rapidité de production et l’inspection visuelle sont cruciaux, le ZW-SPR5010 0.3M s’avère être un outil indispensable. Sa capacité à fournir des mesures stables même lorsque l’objet est en mouvement répond parfaitement aux défis d’inspection en ligne. Grâce à sa linéarité fine (±0,3 µm) et sa compensation angulaire efficace (±25°), ce capteur peut mesurer des surfaces rondes ou inclinées sans nécessiter de recalibrage, simplifiant ainsi son intégration dans les systèmes automatisés. Les ingénieurs et décideurs peuvent compter sur une technologie qui améliore la qualité produit sans compromettre la cadence de production, particulièrement dans des domaines tels que l’assemblage de composants électroniques, la fabrication de pièces automobiles ou pharmaceutiques.
Données techniques détaillées du ZW-SPR5010 0.3M
Spécifications essentielles sous forme tabulaire
| Caractéristique | Détail |
|---|---|
| Type | Capteur de déplacement confocal sans contact, tête capteur en forme de stylo, angle 90° |
| Plage de mesure | 10 mm ± 0,7 mm |
| Diamètre du spot | 20 µm |
| Longueur du câble | 0,3 m |
| Résolution statique | 0,25 µm (avec contrôleur ZW-5000T) |
| Alimentation | Via contrôleur associé (24 VDC typique) |
| Type de sortie | NPN/PNP (via contrôleur ZW-5000T) |
| Protection d’entrée | IP40 selon IEC 60529 |
| Température de fonctionnement | 0°C à 50°C |
Accessoires et compatibilités techniques
Le ZW-SPR5010 0.3M est conçu pour être utilisé avec le contrôleur ZW-5000T qui fournit une alimentation en 24 VDC et gère la sortie NPN/PNP. Les câbles de rallonge en fibre optique, indispensables pour connecter la tête capteur au contrôleur, sont proposés en différentes longueurs (de 2 m à 30 m), facilitant ainsi l’installation selon la configuration industrielle. Une large gamme de câbles Ethernet blindés STP catégorie 5 ou supérieure est recommandée pour les communications EtherCAT afin d’assurer une transmission fiable et performante des données de mesure. Omron met à disposition également des adaptateurs de fibres, ainsi que des modules de nettoyage pour maintenir la précision et la fiabilité du capteur en conditions industrielles exigeantes.
Intégration et applications industrielles du ZW-SPR5010 0.3M
Intégration aisée dans les systèmes d’automatisation
Le ZW-SPR5010 0.3M bénéficie d’un design compact et d’une tête capteur en forme de stylo à angle droit, ce qui permet une intégration facile dans des configurations machines où l’espace est limité. Le capteur est compatible avec les systèmes de contrôle Omron via des fichiers DLL dédiés, facilitant l’intégration logicielle pour la gestion et l’analyse des données. Sa capacité à mesurer avec une très haute résolution et à compenser les angles jusqu’à ±25° le rend adapté pour la mesure sur des pièces présentant des géométries complexes, ce qui est essentiel pour les lignes de production automatisées. Sa rapidité de réponse (jusqu’à 20 µs) lui permet de fonctionner efficacement dans des processus de fabrication à grande vitesse.
Domaines d’application typiques et bénéfices métier
Le ZW-SPR5010 0.3M est particulièrement adapté aux industries nécessitant des mesures précises et stables, telles que la fabrication de smartphones (processus composant et assemblage), la production pharmaceutique, la fabrication de pièces automobiles, ainsi que la production de semi-conducteurs et d’affichages plats (SEMI/FPD). Dans ces contextes, le capteur offre une capacité d’inspection optimale sans contact, assurant la qualité des surfaces mêmes difficiles à détecter avec des capteurs classiques. L’amélioration de l’efficacité des contrôles qualité grâce à la technologie confocale de ce capteur permet aux ingénieurs et responsables industriels d’assurer un contrôle rigoureux tout en maintenant ou augmentant la cadence de production.
