Introduction au contrôleur ZW-5000T
Présentation générale du ZW-5000T

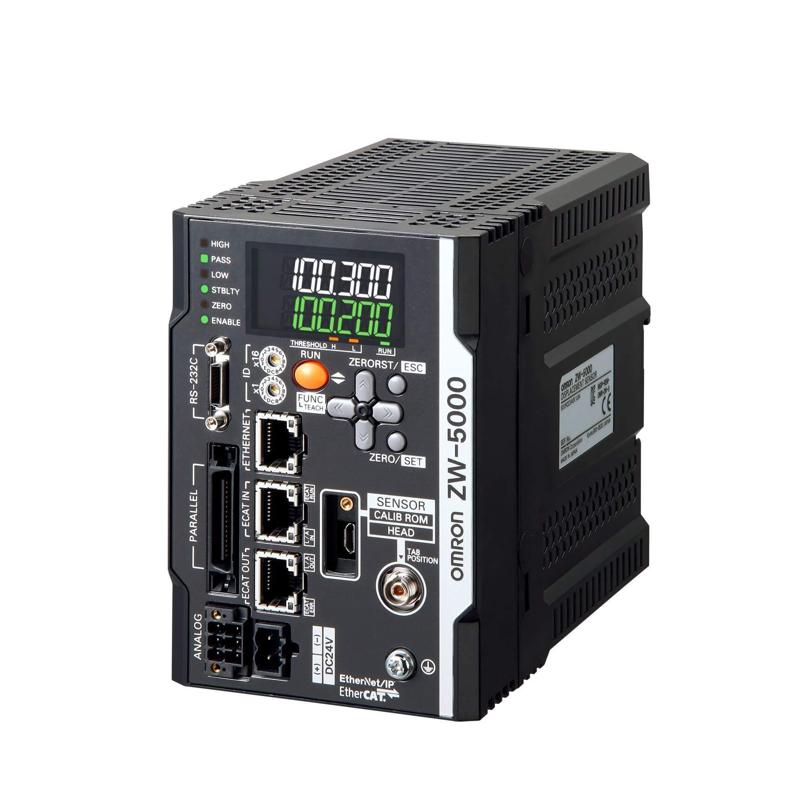

Le ZW-5000T est un contrôleur de capteurs de déplacement à fibre optique confocale développé par Omron Automation and Safety. Il est conçu pour fonctionner avec la série de capteurs ZW-5000, une gamme reconnue pour ses mesures de haute précision sur une grande variété de matériaux et de types de surfaces. Ce contrôleur intègre la technologie EtherCAT, ce qui permet une communication rapide et fiable adaptée aux environnements industriels exigeants. La combinaison du ZW-5000T avec les têtes de capteurs de la série ZW-5000 offre une solution performante pour les applications nécessitant une mesure de position ou d’épaisseur précise et stable.
Avantages et utilisations professionnelles
Les ingénieurs, installateurs et décideurs industriels apprécient le ZW-5000T pour sa capacité à délivrer des données fiables même dans des conditions de forte luminosité ambiante et sur des surfaces difficiles. Sa compatibilité avec plusieurs modèles de capteurs facette une usage multifonction, notamment pour la mesure de haute précision dans les secteurs de l’électronique, automobile, et autres industries de fabrication avancée. En intégrant l’EtherCAT, le ZW-5000T s’intègre facilement dans des architectures d’automatisation modernes, offrant un contrôle synchronisé, une maintenance simplifiée des processus de mesure et une transmission rapide des données.
Données techniques du contrôleur ZW-5000T
Spécifications électriques et communication
Le ZW-5000T est alimenté en 24 VDC avec une consommation électrique maximale de 700 mA. Il est équipé d’un type de sortie NPN/PNP dual, compatible avec différents dispositifs industriels. Concernant la communication, il supporte l’EtherCAT à 100BASE-TX, assurant une connexion rapide et fiable ainsi que le protocole EtherNet/IP pour une intégration flexible. Il possède également un port RS-232C avec un débit maximal de 115 200 bauds. Ce contrôleur peut connecter une seule tête de capteur de la série ZW-5000, garantissant une gestion précise et dédiée pour chaque mesure.
Tableau des principales caractéristiques techniques
| Caractéristique | Description |
|---|---|
| Alimentation | 21.6 à 26.4 VDC (incluant ondulation) |
| Consommation maximale | 700 mA ou moins |
| Type de sortie | NPN/PNP dual |
| Nombre de capteurs connectés | 1 tête de capteur ZW-5000 |
| Communication | EtherCAT 100BASE-TX, EtherNet/IP, RS-232C (max 115 200 bps) |
| Cycle de mesure | 80 µs à 1 600 µs |
| Affichage | Affichage principal blanc 11 segments, 6 chiffres; Affichage secondaire vert 11 segments, 6 chiffres |
| Plage de température | Opération: 0 à 40°C, Stockage: -15 à +60°C (sans gel ni condensation) |
| Degré de protection | IP20 selon IEC60529 |
| Résistance aux vibrations | 10 à 55 Hz (demi amplitude 0.35 mm), 50 min dans les directions X/Y/Z |
| Résistance aux chocs | 150 m/s², 6 directions, 3 fois chacune |
| Poids | Environ 950 g (unité principale seule) |
Intégration et exploitation du ZW-5000T en milieu industriel
Installation et compatibilité des capteurs
Le ZW-5000T se connecte directement à une tête de capteur de la série ZW-5000, disponibles en plusieurs modèles avec différentes plages de mesure et diamètres de spot adaptés aux besoins spécifiques des applications. Les types de capteurs compatibles incluent des têtes carrées droites, en forme de stylo droites ou à angle droit, offrant une flexibilité maximale pour l’intégration dans différents environnements industriels. Le contrôleur utilise des câbles à fibre optique flexibles, à des longueurs variables de 2 à 30 mètres, permettant un positionnement optimal des capteurs tout en maintenant la précision et la vitesse de communication via EtherCAT.
Logiciel et environnement réseau
Le ZW-5000T est compatible avec le logiciel Sysmac Studio, qui fournit un environnement intégré pour la configuration, la programmation, le débogage et la maintenance des contrôleurs d’automatisation. Ce logiciel permet de gérer facilement les paramètres du capteur, de configurer les cycles de mesure et d’effectuer un suivi détaillé des valeurs mesurées. L’utilisation d’EtherCAT et d’autres protocoles standard assure une intégration transparente avec les systèmes d’automatisation industriels existants, facilitant la collecte en temps réel des données et l’amélioration des processus de production. Le contrôleur comprend plusieurs indicateurs LED pour visualiser l’état de la communication, de l’alimentation et des diagnostics, assurant un suivi opérationnel efficace.
