Présentation générale du ZV2-Q-2
Caractéristiques principales et conception

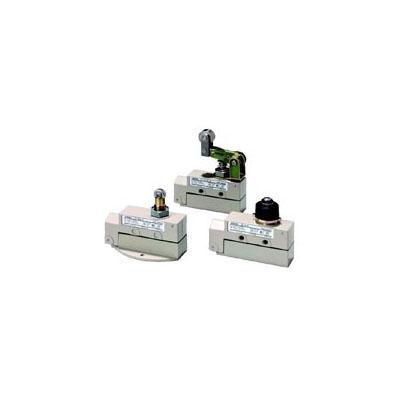

Le ZV2-Q-2 d’Omron est un interrupteur de fin de course avec boîtier fermé, reconnu pour sa robustesse et sa fiabilité dans les applications industrielles exigeantes. Ce modèle se caractérise par un actionneur de type poussoir (plunger), conçu en acier inoxydable pour une durabilité accrue face aux environnements industriels hostiles. Sa conception compacte et résistante intègre un filetage G1/2 permettant une installation sécurisée et standardisée. De plus, l’absence de borne de mise à la terre et le montage en diagonale latérale sont des éléments différenciateurs adaptés à certains montages techniques spécifiques où les contraintes d’espace et d’accessibilité dictent les choix d’installation.
Usages et secteurs d’application
Destiné aux ingénieurs, installateurs et décideurs industriels, le ZV2-Q-2 est particulièrement adapté pour l’automatisation et la sécurité des machines. Son usage principal est de détecter des positions mécaniques dans des systèmes industriels automatisés, garantissant ainsi un contrôle précis et fiable des opérations. Le type de contact SPDT (Single Pole Double Throw) est idéal pour des systèmes nécessitant un retour d’information sur deux états distincts. Grâce à sa protection IP60, ce commutateur limite est approprié dans des environnements où la protection contre les particules solides est requise, bien que son usage en milieu humide soit limité. Des secteurs comme l’automobile, la robotique, la fabrication d’équipements industriels, ou toute unité de production à haute cadence tirent parti de ses caractéristiques pour améliorer la sécurité et la précision de leurs processus.
Données techniques détaillées
Spécifications électriques et mécaniques
Le ZV2-Q-2 est équipé d’un contact SPDT en courant alternatif avec une fréquence de fonctionnement standard de 50/60 Hz. Il supporte des charges variées, adaptées à divers types de circuits, ce qui en fait un composant polyvalent dans le contrôle industriel. Sa plage de température de fonctionnement va de -10 °C à +80 °C sans condensation, assurant un fonctionnement stable dans un large éventail d’installations industrielles. Le commutateur est soumis à des tests rigoureux de durabilité électrique et mécanique, assurant un minimum de 500 000 opérations électriques et 10 millions d’opérations mécaniques, ce qui garantit une longue durée de vie dans des utilisations intensives.
Tableau des caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Type de contact | SPDT (Single Pole Double Throw) |
| Actionneur | Poussoir en acier inoxydable |
| Note électrique (AC) | 15 A à 125/250 VAC, 10 A à 480 VAC (résistif) |
| Note électrique (DC) | 0.5 A à 125 VDC, 0.25 A à 250 VDC (résistif) |
| Fréquence maximale de fonctionnement | Électrique : 20 opérations/min. Mécanique : 120 opérations/min. |
| Force d’opération (OF) | 2.45 à 3.43 N |
| Température d’utilisation | -10 à 80 °C (sans gel) |
| Indice de protection | IP60 |
| Résistance diélectrique | 1000 VAC entre bornes, 2000 VAC entre parties métalliques et masse |
| Durabilité | 500 000 opérations électriques minimum, 10 millions mécaniques minimum |
| Dimensions de montage | Filetage conduit G1/2, montage latéral diagonal |
Avantages techniques et intégration système
Fiabilité et précision d’utilisation
La conception du ZV2-Q-2 met un accent particulier sur l’exactitude de la détection des positions mécaniques grâce à un faible écart de déplacement (Differential Movement) standard de 0,05 mm et un déplacement total ajusté avec précision. La force nécessaire à l’activation et à la libération du contact est calibrée pour éviter les déclenchements accidentels tout en assurant une réponse rapide, ce qui est essentiel dans les systèmes automatisés où la précision est critique. La résistance initiale de contact faible (15 milliohms maximum) garantit une bonne conductivité et une faible perte électrique, réduisant ainsi les risques de défaillance par échauffement ou usure prématurée.
Adaptation et compatibilité dans les environnements industriels
Grâce à son format standardisé et sa conformité aux normes industrielles, le ZV2-Q-2 s’intègre aisément dans les lignes de production existantes, facilitant la modernisation des systèmes de contrôle. Son indice de protection IP60 assure une résistance suffisante contre les poussières fine présentes dans les environnements industriels sans compromettre la fiabilité. Les tests de résistance aux vibrations et aux chocs garantissent un fonctionnement stable même dans des conditions mécaniques sévères. Ce commutateur est ainsi une solution de choix pour les systèmes nécessitant une combinaison de robustesse, de réactivité et de longévité, tout en restant simple à installer et à entretenir dans le cadre des contraintes industrielles.
