Présentation générale du produit ZE-Q-2
Caractéristiques principales et domaine d’application

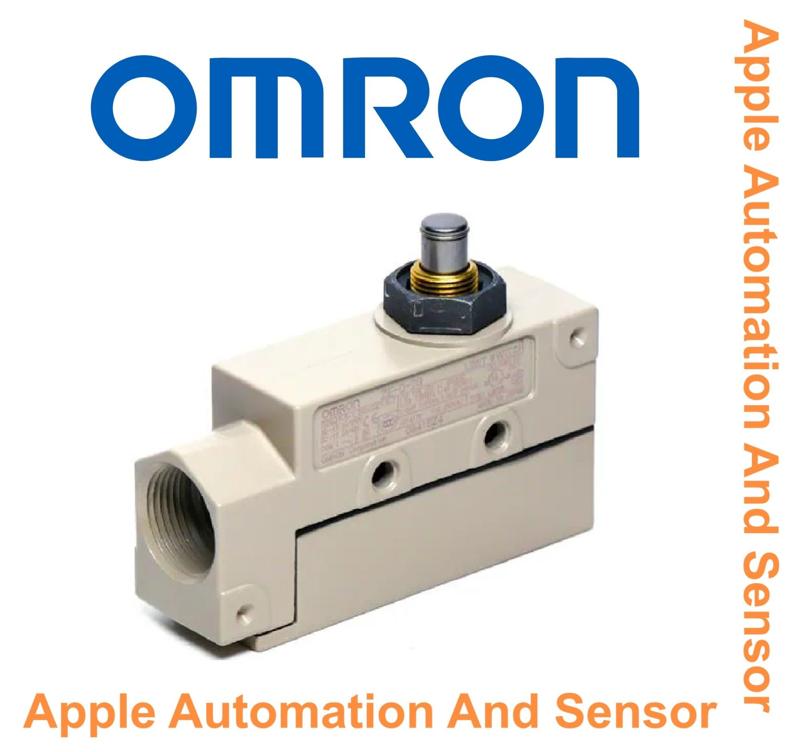

Le produit ZE-Q-2 est un interrupteur à action instantanée (snap action) fabriqué par Omron Automation and Safety, reconnu pour la qualité et la fiabilité de ses composants pour l’industrie. Ce composant est conçu pour être monté sur châssis et se caractérise par un circuit SPDT (Single Pole Double Throw), offrant une capacité de commutation efficace et polyvalente dans divers systèmes industriels. Son courant maximal supporté est de 15 A en courant alternatif (AC) et 500 mA en courant continu (DC), avec une tension maximale de 125 V pour les deux types de courant. L’actionnement de l’interrupteur se fait par un poussoir de type rond appelé \ »pin plunger\ ». Cette configuration garantit une réponse rapide et précise, essentielle dans les applications exigeant un contrôle fiable des circuits électriques.
Destiné aux ingénieurs et professionnels de l’automatisation, le ZE-Q-2 trouve sa place dans les systèmes de commande industrielle, les tableaux de bord électriques, ainsi que dans les dispositifs nécessitant un interrupteur robuste capable de gérer des charges importantes. Avec une conception axée sur un montage en châssis et un système de fixation par bornes à vis, ce modèle s’intègre aisément dans les environnements industriels tout en assurant une maintenance et une installation simplifiées. Le dispositif offre une protection IP60, ce qui signifie qu’il est totalement protégé contre les poussières, condition indispensable pour garantir la durabilité dans les cadres industriels souvent exposés à des contaminants.
Positionnement industriel et avantages compétitifs
Le ZE-Q-2 d’Omron s’inscrit comme une solution technique adaptée aux exigences rigoureuses des applications industrielles modernes. Le choix de ce composant par les décideurs industriels s’explique par sa durabilité mécanique élevée, avec une durée de vie annoncée de 10 millions de cycles mécaniques, combinée à une longévité électrique de 500 000 cycles, offrant une fiabilité accrue lors d’opérations répétitives et intensives. Ces caractéristiques permettent une réduction des périodes d’arrêt et une optimisation des processus de production, éléments clés pour la compétitivité industrielle.
En outre, l’interrupteur affiche une force d’opération comprise entre 250 et 350 gf et une faible force de relâchement de 114 gf, assurant une manipulation adaptée aux contraintes humaines ainsi qu’aux mécanismes automatisés. Sa conception compacte avec une position d’opération de 38,1 mm (1.500\ ») et des tolérances strictes en termes de déplacement (prétravel de 0,4 mm, déplacement différentiel de 0,05 mm, et surcourse de 5,5 mm) garantit une précision exceptionnelle de l’activation. La simplicité d’installation liée à son système de montage en châssis et ses bornes à vis standard renforce la flexibilité d’utilisation dans des montages variés, tout en facilitant les interventions techniques sur site.
Données techniques détaillées du ZE-Q-2
Spécifications électriques et mécaniques
Le ZE-Q-2 présente des spécifications techniques précises qui en font un composant fiable pour les systèmes nécessitant une haute performance et une endurance prolongée. Son circuit SPDT offre une commutation entre deux circuits, permettant une flexibilité dans les applications où une bascule rapide est nécessaire. Le courant nominal maximal est situé à 15 ampères en courant alternatif et 500 milliampères pour le courant continu, avec une tension nominale maximale de 125 volts pour les deux types. Ce niveau de compatibilité rend cet interrupteur adapté à un large éventail d’applications allant du contrôle industriel à des charges électriques modérées.
Au niveau mécanique, la durée de vie estimée du produit est impressionnante, avec 10 millions de cycles mécaniques garantis, ce qui renforce sa robustesse et son endurance face à un usage intensif. La force opératoire est calibrée pour assurer un fonctionnement précis et fiable de l’actionneur rond type pin plunger. La protection IP60 atteste d’une excellente résistance à la poussière, assurant ainsi une performance stable même dans des environnements industriels poussiéreux. La température de fonctionnement optimale est comprise entre -10 °C et 80 °C, ce qui permet à ce modèle de fonctionner dans des conditions environnementales variées, typiques des sites industriels.
Tableau des caractéristiques techniques clés
| Caractéristique | Détail |
|---|---|
| Type de circuit | SPDT (Single Pole Double Throw) |
| Courant nominal (AC) | 15 A |
| Courant nominal (DC) | 500 mA |
| Tension nominale (AC/DC) | 125 V |
| Type d’actionneur | Rond (Pin Plunger) |
| Type de montage | Montage sur châssis |
| Style de terminaison | Borne à vis |
| Indice de protection | IP60 – Étanche à la poussière |
| Force d’opération | 250 à 350 gf |
| Force de rebond | 114 gf |
| Position d’opération | 38,1 mm (1,500\ ») |
| Prétravel | 0,4 mm (0,015\ ») |
| Déplacement différentiel | 0,05 mm (0,002\ ») |
| Surcourse | 5,5 mm (0,217\ ») |
| Durée de vie mécanique | 10 000 000 cycles |
| Durée de vie électrique | 500 000 cycles |
| Température d’utilisation | -10 °C à 80 °C |
Applications et intégration industrielle du ZE-Q-2
Adaptabilité et zones d’utilisation privilégiées
Le ZE-Q-2 est particulièrement adapté pour les applications industrielles qui nécessitent un interrupteur fiable et robuste capable de gérer des charges électriques significatives tout en offrant une longue durée de vie opérationnelle. Il est destiné à être utilisé dans le contrôle des machines, les systèmes de sécurité industrielle, les automatismes de production et divers équipements électriques où une commutation précise est cruciale. Sa conception avec un poussoir rond facilite l’intégration dans les équipements industriels offrant un accès facile pour les opérations de contrôle manuel ou automatique.
Grâce à ses caractéristiques techniques, le ZE-Q-2 s’adapte parfaitement aux environnements industriels où la poussière est un facteur, la protection IP60 garantissant une utilisation stable et sécurisée au fil du temps. Il est également pertinent dans des secteurs variés tels que l’automobile, l’électronique industrielle, l’équipement lourd, ainsi que dans la fabrication de dispositifs de commande électrique et de tableaux de distribution. Son utilisation contribue à assurer des chaînes de production automatiques plus sûres et plus efficaces en garantissant une réponse rapide et fiable aux signaux de commande.
Intégration et ergonomie pour les professionnels
Le produit ZE-Q-2 se distingue par sa facilité d’intégration dans les systèmes existants grâce à un montage standardisé sur châssis et l’usage de bornes à vis pour les connexions électriques. Cette configuration permet aux installateurs de gagner du temps lors de la fixation et du raccordement, tout en assurant une connexion solide, indispensable pour la sécurité électrique dans les installations industrielles. Le type de circuit SPDT offre une flexibilité d’installation dans divers schémas de commande, et la conception compacte facilite son incorporation dans des espaces confinés ou des armoires électriques.
Pour les ingénieurs, ce composant représente une solution éprouvée répondant aux exigences strictes imposées par les applications industrielles modernes, combinant robustesse mécanique, précision d’actionnement et durabilité. Les paramètres opérationnels tels que la force d’opération, la position d’action du poussoir et la protection contre la poussière sont autant d’atouts qui facilitent la conception et la performance des systèmes électriques intégrant le ZE-Q-2. Ces avantages techniques offrent aux décideurs industriels un produit fiable pour améliorer la sécurité et la continuité des opérations dans une variété d’industries.
