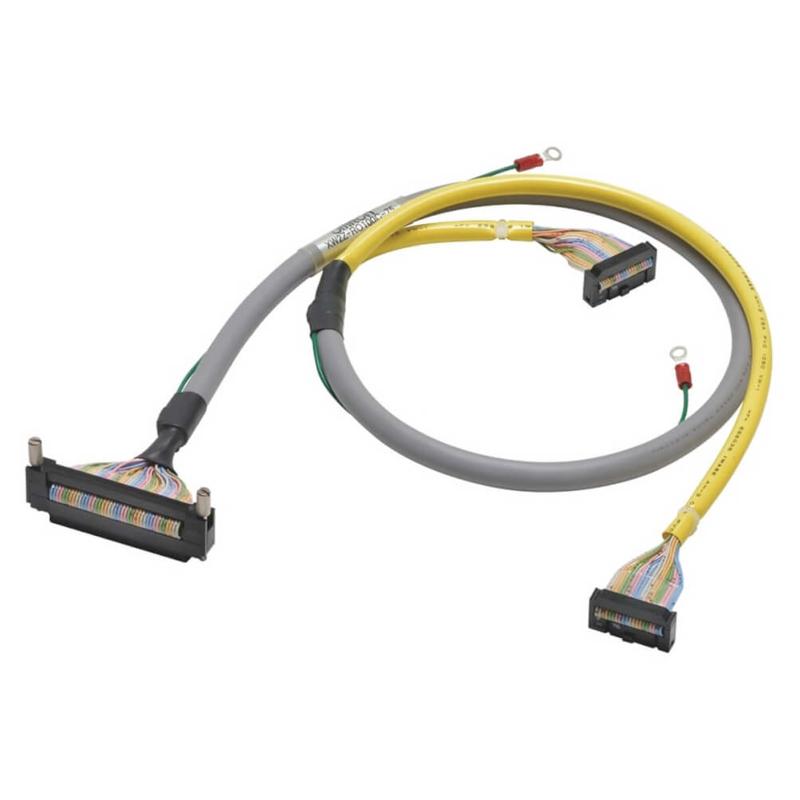

Présentation générale du câble XW2Z-RO200C-175
Fonction et usages du câble spécialisé
Le câble XW2Z-RO200C-175 est un câble de connexion I/O (entrée/sortie) conçu pour l’interface des relais I/O dans les environnements industriels. Spécialement développé pour assurer une connexion fiable entre des terminaux relais et des unités de contrôle programmables, ce câble est adapté aux systèmes nécessitant une liaison sécurisée et performante entre composants électroniques. Son usage est particulièrement recommandé dans les applications industrielles où la précision et la qualité de la transmission des signaux sont cruciales, notamment dans les installations d’automatisation et de commande de processus industriels.
Caractéristiques fonctionnelles et avantages
Ce câble se distingue par son blindage qui protège contre les interférences électromagnétiques, améliorant ainsi la qualité de la transmission des signaux. Le connecteur côté contrôleur est de type FCN, tandis que le côté terminal est équipé de deux connecteurs MIL à 20 broches chacun, pour un total de 40 positions. Cette configuration double garantit une connexion robuste et permet une distribution efficace des signaux de commande sur différents points d’interface. Le câble est conçu pour une longueur totale de 2 mètres, avec des segments de 2 m et 1,75 m adaptés à diverses configurations de montage. Ces caractéristiques en font une solution idéale pour les applications industrielles modernes requérant une intégration facile et rapide, tout en assurant la fiabilité des données échangées.
Caractéristiques techniques détaillées du XW2Z-RO200C-175
Spécifications électriques et physiques du câble
| Longueur du câble | 2 mètres |
| Type de connecteur côté contrôleur | FCN (connecteur non inclus) |
| Type de connecteur côté terminal | MIL (connecteurs non inclus) |
| Nombre de connecteurs côté terminal | 2 |
| Nombre de pôles | 40 |
| Positions par connecteur côté contrôleur | 40 |
| Positions par connecteur côté terminal | 20 |
| Blindage | Oui |
| Type de terminaison | Interface de câblage relais |
Normes et compatibilité
Le câble XW2Z-RO200C-175 s’intègre dans la gamme des câbles d’interface pour relais I/O de la série XW2Z d’Omron, conçue pour assurer une compatibilité avec une variété de terminaux relais et unités de contrôleurs programmables. La présence de connecteurs FCN et MIL témoigne de cette compatibilité industrielle standardisée, permettant une intégration aisée dans les systèmes existants. Ce câble offre également une protection contre les perturbations électromagnétiques grâce à son blindage, s’inscrivant dans les normes de qualité et de fiabilité attendues dans les applications exigeantes. Il est notamment adapté pour les équipements de la série G70, avec des modèles spécifiques pour l’interface G70 A-ZOC16-3. Cette conformité permet aux professionnels de s’assurer d’une interopérabilité optimale tout en respectant les standards industriels.
Applications industrielles et intégration système
Utilisation dans les systèmes d’automatisation industrielle
Le câble XW2Z-RO200C-175 est utilisé principalement pour les connexions entre les terminaux relais I/O et les unités de contrôle programmables (PLC). Il est parfaitement adapté pour les environnements industriels complexes où la fiabilité des connexions est essentielle pour la continuité et la précision des opérations automatisées. Ce câble permet une installation rapide et sûre grâce à sa configuration connecteur dédiée, minimisant le risque d’erreur de branchement et facilitant le diagnostic en cas de maintenance. Dans les applications telles que les lignes de production automatisées, les systèmes de gestion des processus ou les installations robotisées, ce câble joue un rôle clé pour garantir un transfert de signal efficace entre les différents modules du système.
Bénéfices pour les ingénieurs et intégrateurs
Pour les professionnels de l’industrie, que ce soit ingénieurs, installateurs ou décideurs, le XW2Z-RO200C-175 offre un avantage notable en termes de facilité d’intégration et de durabilité. Sa conception robuste et son blindage assurent une protection optimale contre les perturbations électromagnétiques, garantissant ainsi la stabilité des données transmises. Le choix de ce câble dans un projet industriel permet de réduire les temps d’installation et d’améliorer la qualité globale de l’infrastructure, tout en assurant la conformité aux exigences techniques des équipements Omron. Cela favorise une maintenance simplifiée et une meilleure continuité opérationnelle, des facteurs indispensables dans les environnements industriels exigeants.
