Présentation et fonctionnalités du câble XW2Z-RO100C-75
Un câble de connexion I/O spécifique pour l’automatisation industrielle

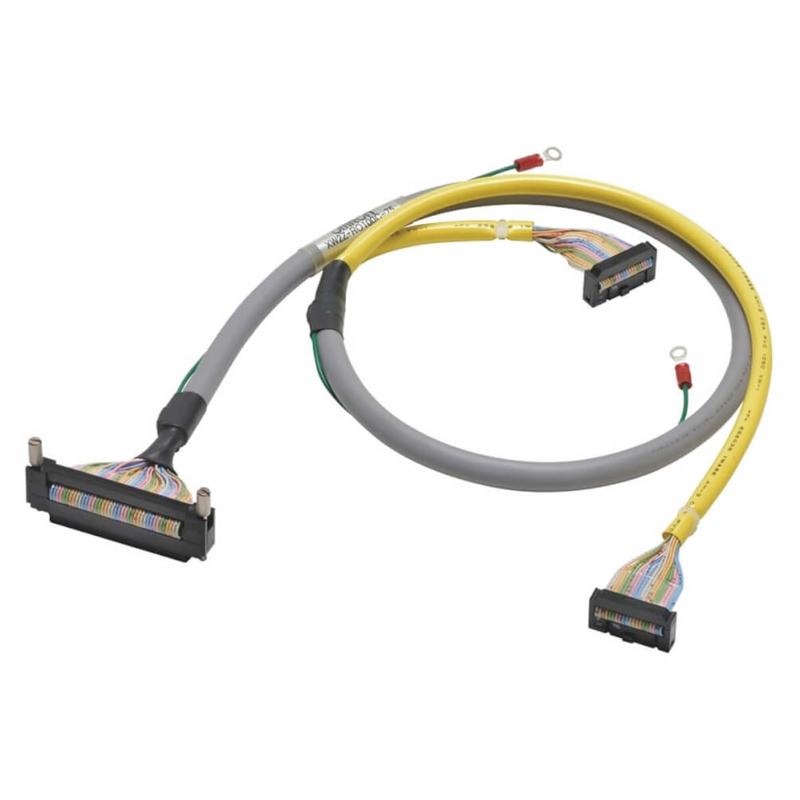

Le câble XW2Z-RO100C-75, conçu par Omron, est un câble de connexion d’entrée/sortie (I/O) destiné à relier les terminaux relais I/O aux unités d’entrée/sortie des contrôleurs programmables. Ce produit est optimisé pour les environnements industriels où la fiabilité et la robustesse sont essentielles. Sa longueur totale est de 1 mètre pour le côté connecteur FCN40 et de 0,75 mètre pour la partie terminale avec deux connecteurs MIL20. La présence d’une connexion blindée assure une protection contre les interférences électromagnétiques, essentielle pour le maintien de la qualité des signaux dans des installations souvent exposées à des perturbations électriques.
Conception adaptée aux besoins des professionnels de l’automatisation
Le câble XW2Z-RO100C-75 est conçu pour faciliter l’intégration des composants dans les systèmes d’automatisation. Il se connecte facilement grâce à ses connecteurs Fujitsu FCN à 40 positions, sans le besoin de plugs supplémentaires, et possède deux connecteurs MIL à 20 positions pour les terminaux relais. Cette conception permet une conversion efficace entre les connecteurs et les bornes à relais, ce qui simplifie significativement les opérations d’installation et de maintenance pour les ingénieurs et les installateurs. De plus, le câble est compatible avec plusieurs séries de terminaux relais Omron, rendant ce produit polyvalent au sein des automatismes industriels modernes.
Caractéristiques techniques détaillées du XW2Z-RO100C-75
Spécifications principales — tableau récapitulatif
| Longueur du câble | 1 mètre côté FCN / 0.75 mètre côté MIL |
| Type de connecteur côté contrôleur | FCN (plug non inclus), 40 positions |
| Type de connecteur côté terminal | Deux connecteurs MIL, 20 positions chacun (plug non inclus) |
| Nombre de connecteurs côté terminal | 2 |
| Nombre de pôles | 40 |
| Blindage | Oui, pour protection contre les interférences électromagnétiques |
| Type de terminaison | Interface de câblage relais |
Autres caractéristiques techniques et compatibilités
Ce câble est un élément de la série XW2Z, une gamme dédiée aux convertisseurs entre connecteurs et blocs de bornes pour systèmes d’entrée/sortie avec blindage efficace. La compatibilité mentionnée avec les terminaux relais G70A-ZOC16-3 illustre son usage dans un environnement industriel standardisé. La conception blindée garantit que le signal transmis conserve son intégrité même en présence de fortes perturbations électromagnétiques souvent rencontrées dans les opérations industrielles lourdes. Cette protection est essentielle pour assurer des communications fiables et sécurisées entre composants automates et capteurs/actionneurs sur la chaîne de production.
Applications pratiques et avantages professionnels
Usage dans les systèmes de contrôle automatisés
Le XW2Z-RO100C-75 est destiné principalement à relier les relais relais I/O aux automates programmables dans les installations industrielles. Cette liaison directe avec des connecteurs spécialisés facilite grandement l’intégration des composants au sein des architectures complexes de contrôle et commande. Les ingénieurs et techniciens apprécient la simplicité et la sécurité que ce câble apporte dans la gestion des signaux de relais, crucial pour le pilotage précis des équipements industriels. De plus, grâce à une longueur adaptée et des types de connecteurs standards, ce câble permet une installation rapide sans nécessiter d’outils ou de composants additionnels, minimisant ainsi le temps d’arrêt des systèmes.
Avantages pour les professionnels de l’industrie
- Fiabilité élevée : Blindage intégral protégeant contre les interférences.
- Compatibilité : Conçu pour s’adapter à plusieurs types de relais et contrôleurs grâce aux connecteurs FCN et MIL.
- Facilité d’installation : Connecteurs compatibles sans nécessité de plugs supplémentaires.
- Conception robuste : Qualité Omron qui répond aux exigences des environnements industriels.
- Standardisation : Adapté aux séries populaires dans l’automatisation industrielle.
En résumé, le câble XW2Z-RO100C-75 est un composant indispensable pour les installations de contrôle industrielles nécessitant une connectivité fiable entre terminaux relais et unités de contrôle. Sa conception technique précise, combinée à sa simplicité d’utilisation, en fait un choix privilégié pour les professionnels souhaitant garantir la performance et la continuité de leurs systèmes automatisés.
