Présentation générale du câble XW2Z-200B-R1
Description et application principale

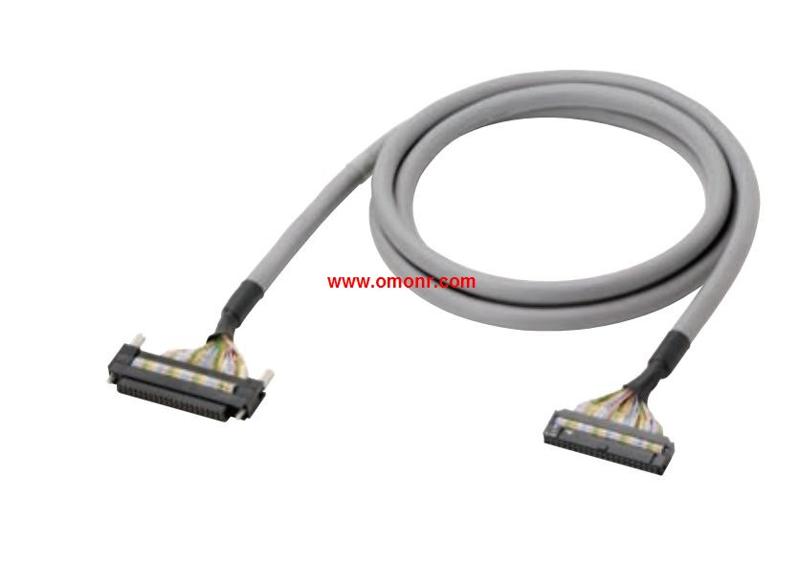

Le câble XW2Z-200B-R1 d’Omron est une solution spécialisée conçue pour la connexion rapide et fiable des unités d’entrée/sortie (I/O) des automates programmables industriels. Ce câble fait partie de la série XW2Z, reconnue pour ses performances standard et son utilisation aisée dans les environnements industriels. Destiné aux ingénieurs, installateurs et décideurs industriels, ce câble améliore la communication entre les différents modules électroniques tout en garantissant une installation simplifiée grâce à son design adapté au branchement à une seule touche.
Le XW2Z-200B-R1 se caractérise par son câblage inversé, ce qui permet une flexibilité supplémentaire dans les configurations d’installation, notamment en facilitant la liaison entre les terminaux de bloc et les unités contrôlant les processus industriels. Sa fabrication de haute qualité est assurée par Omron, une entreprise japonaise reconnue mondialement dans le domaine de l’automatisation industrielle. Ce câble est particulièrement apprécié pour son uniformité dans la résistivité et sa conformité aux normes industrielles, ce qui en fait un composant crucial dans la réalisation de systèmes de contrôle automatisés et sécurisés.
Utilisation dans les systèmes d’automatisation
Dans les installations industrielles modernes, le transfert efficace des signaux entre les différents modules des automates programmables est essentiel. Le XW2Z-200B-R1 est spécialement conçu pour cette tâche, en permettant la conversion et la connexion entre des blocs à bornes et les unités I/O. Ce produit est adapté aux applications nécessitant une robustesse élevée et un raccordement fiable, notamment dans les lignes de production automatisées, les systèmes robotisés et les unités de gestion des processus.
Grâce à sa conception, ce câble réduit les erreurs de câblage, améliore la rapidité d’installation et minimise les interruptions de fonctionnement. Sa fonction de câblage inversé (reverse wiring) offre une compatibilité accrue avec diverses configurations système, optimisant ainsi la flexibilité des architectes systèmes et des techniciens. En outre, la qualité de la gaine extérieure et la précision du diamètre garantissent une bonne protection mécanique et une adaptation aisée dans les espaces restreints de l’armoire électrique.
Données techniques du XW2Z-200B-R1
Caractéristiques physiques et mécaniques
Le câble XW2Z-200B-R1 appartient à la série XW2Z de câbles standard, dotés de caractéristiques précises qui répondent aux exigences des environnements industriels sévères. Ce modèle se distingue par son câblage inversé, spécifiquement conçu pour les connexions 40 broches entre les blocs de bornes MIL (Military Standard) et les unités d’entrée/sortie des automates programmables. La construction du câble garantit une rigidité réduite et une facilité d’installation même dans des configurations complexes.
La gaine extérieure est conçue pour résister à l’abrasion et assurer une protection durable dans les industries lourdes. Le câble présente une capacité standard avec une longueur nominale de 2 mètres, offrant un compromis idéal entre flexibilité et limitation des pertes de signal. Cette longueur permet d’établir une connexion stable et directe sans recourir à des rallonges susceptibles de nuire à l’intégrité du signal.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Modèle | XW2Z-200B-R1 |
| Fabricant | Omron Automation and Safety |
| Type de câble | Câble de connexion à câblage inversé |
| Nombre de broches | 40 broches conformes au standard MIL |
| Longueur de câble | 2 mètres |
| Diamètre extérieur de la gaine | 10.4 mm |
| Rayon de courbure minimum | 84 mm |
| Type de connexion | Block terminal à vis |
| Pays de fabrication | Japon |
| Propriétés | Uniformité de la résistivité assurée |
Avantages et aspects techniques complémentaires
Facilité d’installation et robustesse dans l’usage industriel
Le XW2Z-200B-R1 se distingue par son système de connexion rapide qui permet un branchement à une touche, ce qui est un atout majeur pour les techniciens intervenant dans des environnements industriels exigeants et souvent sous contrainte de temps. Ce type de câble minimise les risques d’erreurs de câblage grâce à une configuration standardisée et à un câblage inversé qui facilite l’adaptation dans les installations déjà existantes.
La robustesse mécanique du câble est assurée par une gaine extérieure conçue pour protéger contre l’abrasion, les flexions répétées, et les contraintes mécaniques fréquentes dans les armoires électriques industrielles. En associant sa construction et sa conception à la réputation d’Omron en termes de fiabilité, ce câble garantit une continuité optimale de la communication entre les modules, ce qui est essentiel pour la stabilité des systèmes d’automatisation industrielle.
Compatibilité et intégration dans les systèmes existants
Grâce à sa composition et à sa conformité aux normes MIL pour les connecteurs 40 broches, le XW2Z-200B-R1 est parfaitement adapté aux solutions d’automates programmables d’Omron, mais également potentiellement compatible avec d’autres équipements industriels respectant ces standards. Sa conception permet de relier efficacement des blocs de bornes aux unités d’entrée/sortie sans compromettre la qualité du signal.
L’usage de ce câble facilite la mise à jour des systèmes existants, offrant une solution fiable pour optimiser les performances des processus industriels. La longueur standard de 2 mètres est pensée pour un usage typique, permettant une installation propre sans surplus excessif de câble, évitant ainsi les risques de désordre dans les armoires et les baies électriques. Cela aide aussi à assurer une meilleure gestion thermique et une maintenance simplifiée sur le long terme.
