Présentation du connecteur XS5G-D4S4 d’Omron
Description et conception du produit

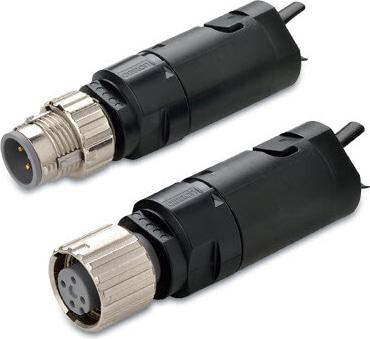

Le connecteur XS5G-D4S4 fait partie de la série XS5G d’Omron, reconnue pour ses connecteurs circulaires robustes destinés aux applications industrielles. Ce modèle spécifique est un connecteur mâle à 4 contacts avec un montage sur câble et un raccordement par vissage, dimensionné en M12. Sa conception thermoplastique garantit une excellente résistance aux environnements industriels exigeants. Ce connecteur est équipé d’un système de verrouillage par vis, assurant une connexion stable et sécurisée, même dans des conditions de vibrations ou mouvements fréquents. Son codage A garantit une compatibilité précise dans les systèmes utilisant ce type de connecteur, évitant ainsi les erreurs d’accouplement sur site.
Avantages et fonctionnalités clés
Le connecteur XS5G-D4S4 offre des avantages considérables pour les installations professionnelles. Son indice de protection IP67 certifie qu’il est étanche à la poussière et résistant à l’immersion temporaire dans l’eau, ce qui le rend parfaitement adapté aux environnements humides ou poussiéreux. Les contacts sont plaqués nickel, offrant une excellente durabilité et une conductivité accrue, contribuant ainsi à des performances électriques fiables sur le long terme. Ce connecteur supporte un courant nominal de 4 ampères ainsi qu’une tension de 250 V, répondant aux exigences courantes des systèmes d’automatisation et de contrôle industriel. Sa plage de température de fonctionnement étendue, de -25 °C à +70 °C, permet son utilisation dans un large éventail d’applications, assurant stabilité et robustesse même sous contraintes environnementales sévères.
Données techniques détaillées du XS5G-D4S4
Caractéristiques électriques et mécaniques
Le XS5G-D4S4 est conçu avec une attention particulière portée à la performance technique et à l’adaptabilité aux besoins industriels modernes. Voici les principales caractéristiques techniques relatives à ce connecteur :
| Caractéristique | Détail |
|---|---|
| Nombre de contacts | 4 |
| Type de connecteur | Circular mâle |
| Taille du connecteur | M12 |
| Type de raccordement | Raccordement à vis |
| Matériau du boîtier | Thermoplastique |
| Placage des contacts | Nickel |
| Matériau des contacts | Alliage de cuivre |
| Courant nominal | 4 A |
| Tension nominale | 250 V |
| Indice de protection | IP67 (étanche à la poussière et à l’eau) |
| Plage de température fonctionnement | -25 °C à +70 °C |
| Diamètre câble adapté | 4 à 5 mm |
| Type d’encodage | A |
| Orientation corps | Droit |
Aspects complémentaires et accessoires associés
Le XS5G-D4S4 fait partie d’une gamme plus large de connecteurs et accessoires compatibles, permettant une intégration modulable et évolutive dans vos installations industrielles. La série XS5G comprend des connecteurs à différents diamètres de câble, types de raccordement (IDC, soudure, sertissage) et configurations (droite, coudée). De plus, des accessoires tels que des outils de sertissage spécifiques et des couvercles de protection (étanches ou anti-poussière) facilitent l’installation et la maintenance. Un point notable est le mécanisme Smartclick, présent dans la série XS5G, qui simplifie le montage tout en offrant une robustesse accrue. Par ailleurs, le montage en montage direct sur câble garantit une connexion directe et fiable, éliminant les points de défaillance supplémentaires. Ainsi, le XS5G-D4S4 répond parfaitement aux besoins des environnements industriels dynamiques, où la fiabilité et la réactivité sont primordiales.
Applications industrielles et recommandations pour l’usage
Secteurs d’utilisation typiques
Le connecteur XS5G-D4S4 est idéal pour une large gamme d’applications industrielles où la fiabilité et la résistance environnementale sont requis. Il est couramment utilisé dans les systèmes d’automatisation industrielle pour connecter des capteurs, actionneurs, et autres équipements électriques. Grâce à sa certification IP67, il est parfaitement adapté aux environnements soumis à la poussière, à l’humidité ou à des projections d’eau, tels que les sites de production, les lignes d’assemblage automatisées, ou les opérations en extérieur. Les industries mécaniques, alimentaires, pharmaceutiques, ainsi que les secteurs des transports et de la robotique bénéficient particulièrement de ses performances robustes. Sa capacité à supporter un courant nominal significatif garantit des connexions fiables dans des circuits nécessitant une transmission stable d’électricité et de signaux industriels.
Intégration et bonnes pratiques d’installation
Pour assurer des performances optimales du connecteur XS5G-D4S4, il est essentiel de respecter les recommandations d’installation. Le raccordement par vissage doit être effectué avec soin pour garantir une connexion mécanique et électrique sûre. L’utilisation de câbles compatibles avec le diamètre spécifié (entre 4 et 5 mm) est importante pour maintenir l’étanchéité et la solidité du montage. De plus, le choix des accessoires tels que les outils de sertissage et les protections (couvre-poils, capots étanches) contribue à la durabilité du système. Le connecteur ne doit pas être exposé à des conditions dépassant sa plage de température ou à des facteurs mécaniques extrêmes qui pourraient compromettre ses performances. Enfin, pour les environnements mobiles ou à forte sollicitation mécanique, vérifier la compatibilité des cycles de flexion et procéder à des tests en conditions réelles garantit la longévité et la sécurité des installations.
