Présentation du connecteur XS5G-D4C5 et ses applications industrielles
Une solution de connectivité circulaire robuste pour les environnements professionnels

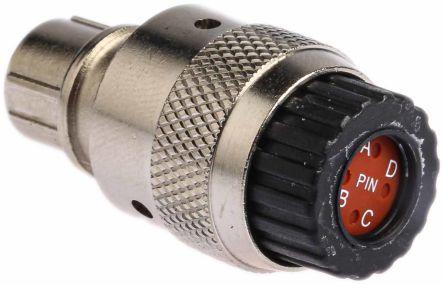

Le connecteur XS5G-D4C5, fabriqué par Omron Automation and Safety, est un composant circulaire conçu pour répondre aux exigences des applications industrielles. Ce modèle appartient à la série XS5 et se présente sous la forme d’un boîtier de connexion mâle à 4 positions, avec un montage en libre suspension (in-line). Sa conception robuste en alliage de zinc avec une finition nickelée assure une résistance à la corrosion et une durabilité accrues, essentielles pour un usage dans des environnements industriels exigeants. Doté d’un système de verrouillage bayonnette, le connecteur garantit une fixation sécurisée et rapide lors des opérations d’installation ou de maintenance.
Domaines d’utilisation et avantages pour les ingénieurs et installateurs
Ce connecteur circulaire est particulièrement adapté pour les professionnels impliqués dans l’automatisation industrielle, le contrôle des machines et les systèmes d’interconnexion. Sa capacité à offrir une protection IP67 (étanche à la poussière et à l’eau) le rend idéal pour une utilisation dans des environnements soumis à des conditions difficiles, tels que les ateliers de fabrication, les sites extérieurs ou les environnements soumis à des éclaboussures et poussières. Son design compact et son orientation cléée facilitent le câblage précis et évitent les erreurs d’installation, ce qui constitue un avantage considérable pour les équipes techniques cherchant à optimiser le temps et la fiabilité de leurs montages.
Données techniques détaillées du connecteur XS5G-D4C5
Caractéristiques électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Type de connecteur | Boîtier de connexion mâle circulaire, série XS5, 4 positions |
| Type de contact | Crimp (sertissage) |
| Montage | Libre suspension (In-Line) |
| Verrouillage | Bayonnette |
| Matériau de la coque | Alliage de zinc |
| Finition de la coque | Nickel |
| Couleur du boîtier | Argent |
| Indice de protection | IP67 (hermétique poussière et étanche à l’eau) |
| Norme de résistance au feu | UL94 V-0 |
| Température d’utilisation | -25°C à 70°C |
| Courant nominal | 4 A |
| Tension nominale (DC) | 250 V |
| Type d’insert | Résine Polybutylène Téréphtalate (PBT) |
| Forme des contacts | Circular |
Spécifications additionnelles relatives au câblage et à l’intégration
Le XS5G-D4C5 est conçu pour être utilisé avec des câbles d’un diamètre de 3 mm, permettant une intégration efficace dans les installations industrielles. Ce connecteur mâle circulaire utilise des contacts à sertir, offrant une connexion fiable et résistante aux vibrations. La fixation bayonnette facilite le montage et le démontage rapide sur site, un atout majeur pour les interventions techniques. La compatibilité avec des contacts séparés permet également une flexibilité dans la personnalisation des assemblages selon les besoins spécifiques des systèmes. De plus, la conception non blindée du connecteur assure une bonne performance dans les applications où le blindage n’est pas une exigence critique, tout en réduisant le poids et la complexité du composant.
Fonctionnalités clés et atouts technologiques du XS5G-D4C5
Robustesse, étanchéité et fiabilité en environnement industriel
Le connecteur XS5G-D4C5 se distingue par son aptitude à fonctionner dans des conditions sévères grâce à sa classification IP67. Cela garantit que l’appareil est totalement étanche à la poussière et peut résister à une immersion temporaire dans l’eau, ce qui est crucial dans des environnements industriels où l’exposition aux éléments est fréquente. La finition en nickel sur une coque en alliage de zinc ajoute une protection contre la corrosion et assure une longue durée de vie même dans des atmosphères corrosives ou humides. Cette durabilité permet aux ingénieurs et décideurs industriels de miser sur ce composant pour des applications nécessitant une forte résistance aux conditions d’usage.
Conception pensée pour l’efficacité et la simplicité d’installation
Le XS5G-D4C5 combine des caractéristiques ergonomiques et techniques qui facilitent son utilisation. Son système de verrouillage bayonnette permet un raccordement sécurisé sans nécessiter d’outils spécifiques, réduisant ainsi le temps d’installation et les risques d’erreur. La clé d’orientation empêche les raccordements incorrects, ce qui assure la continuité et la sécurité des systèmes interconnectés. De plus, la disposition en ligne libre suspension (free hanging) offre une grande flexibilité pour le routage des câbles dans des espaces restreints ou complexes. Ces qualités en font un choix privilégié pour les installateurs cherchant un compromis optimal entre performance technique et facilité d’utilisation.
