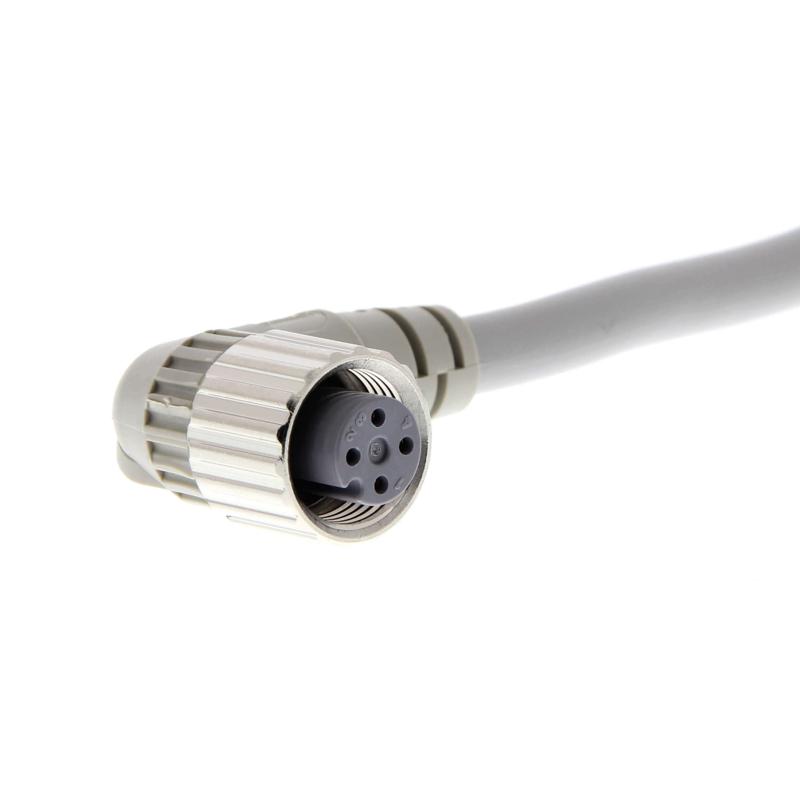

Présentation générale du connecteur XS5F-D42C-G80-PR
Un connecteur rond étanche conçu pour les environnements industriels exigeants
Le connecteur XS5F-D42C-G80-PR fait partie de la série XS5 d’Omron, reconnue pour ses connecteurs ronds étanches avec mécanisme Smartclick. Ce modèle est spécialement conçu pour offrir une connexion robuste et fiable dans les applications industrielles où la protection contre les infiltrations d’eau et de poussière est cruciale. Grâce à sa classe de protection IP67 conforme à la norme IEC60529, le XS5F-D42C-G80-PR assure une étanchéité complète contre la poussière et une immersion temporaire dans l’eau, ce qui le rend parfaitement adapté aux environnements industriels humides ou sales. Ce connecteur est doté d’une configuration à quatre pôles et est optimisé pour des tensions continues jusqu’à 250 V DC, ce qui le rend idéal pour les équipements et capteurs dans l’automatisation industrielle.
Un choix privilégié pour les ingénieurs et installateurs industriels
Destiné aux professionnels de l’industrie, le XS5F-D42C-G80-PR offre une solution efficace pour simplifier le câblage et la maintenance des installations. Son mécanisme Smartclick réduit considérablement le temps d’installation en assurant un verrouillage sûr sans avoir à mesurer le couple de serrage. Le connecteur est fourni avec un câble robotisé résistant à l’huile en polyuréthane, conçu pour durer dans des conditions de travail difficiles, notamment dans les applications comprenant des mouvements mécaniques répétés. Cette robustesse améliore la fiabilité des connexions électriques et limite les interruptions de production liées aux problèmes de connectivité. Par ailleurs, la fabrication de ce modèle au Japon garantit un haut niveau de qualité et de précision, répondant aux standards rigoureux des systèmes industriels modernes.
Données techniques détaillées du XS5F-D42C-G80-PR
Caractéristiques électriques et mécaniques principales
Le connecteur XS5F-D42C-G80-PR se distingue par des spécifications techniques précises qui assurent une performance optimale dans les applications industrielles nécessitant fiabilité et durabilité. Il supporte un courant nominal de 3 ampères avec une tension maximale de 250 volts en courant continu, ce qui est adéquat pour la majorité des capteurs et équipements automatisés. La résistance d’isolation est élevée, supérieure à 1000 MΩ à 500 V DC, garantissant une excellente protection contre les fuites et les défaillances électriques.
Tableau des caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles | 4 |
| Courant nominal | 3 A |
| Tension nominale | 250 V DC |
| Type de câble | Câble robot polyuréthane résistant à l’huile |
| Longueur de câble | 5 mètres |
| Diamètre du câble | 6 mm |
| Matériau de la gaine | Élastomère polyester |
| Matériau du joint torique | Caoutchouc |
| Résistance de contact | 40 mΩ ou moins (20 mV 100 mA) |
| Classe de protection | IP67 (IEC60529) |
| Résistance à la traction de verrouillage | 100 N / 15 s tensile, 1 N·m / 15 s rotation |
| Plage de température de fonctionnement | -25 à +70 °C |
| Pays d’origine | Japon |
Applications et bénéfices pour l’industrie
Intégration efficace dans les systèmes d’automatisation industrielle
Le XS5F-D42C-G80-PR est conçu pour s’intégrer aisément dans un large éventail de systèmes d’automatisation industrielle. Sa robustesse mécanique et sa fiabilité électrique en font un choix idéal pour la connexion de capteurs, d’actionneurs, ou d’autres composants nécessitant une transmission sécurisée des signaux et de l’alimentation électrique. La nature étanche du connecteur permet de l’utiliser dans des zones où la présence d’eau, d’huile ou de poussière est fréquente, assurant ainsi une durabilité prolongée et une réduction des risques de pannes. Ce connecteur contribue ainsi à la continuité de fonctionnement des équipements et à la productivité globale des installations.
Avantages techniques pour les ingénieurs et les installateurs
Les caractéristiques du XS5F-D42C-G80-PR offrent aux ingénieurs et installateurs plusieurs avantages techniques. Parmi ceux-ci, le mécanisme Smartclick garantit un verrouillage fiable sans besoin d’outils spécifiques pour le serrage, simplifiant ainsi le processus d’installation et de maintenance. Le câble en polyuréthane résistant à l’huile permet une meilleure résistance aux conditions industrielles sévères, notamment dans les applications robotisées où le câble est soumis à des mouvements dynamiques permanents. La faible résistance de contact et la haute isolation électrique minimisent les risques de perturbations et d’interférences dans les systèmes. Enfin, la construction robuste avec matériaux de haute qualité assure une longue durée de vie, optimisant ainsi le retour sur investissement pour les professionnels.
