Présentation et fonctionnalités du connecteur circulaire XS3R-M426-5
Description générale du produit XS3R-M426-5

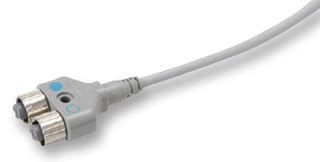

Le XS3R-M426-5 est un connecteur circulaire métrique de type M8 produit par Omron Automation and Safety, reconnu pour sa robustesse et sa fiabilité dans les environnements industriels. Ce connecteur est conçu spécifiquement pour assurer une connexion sécurisée et résistante à l’eau, répondant ainsi aux besoins d’intégration dans des contextes industriels exigeants. Sa conception en Y permet une gestion simplifiée des câbles, favorisant l’organisation et la flexibilité dans les installations techniques. Le XS3R-M426-5 est particulièrement adapté pour les applications nécessitant un assemblage de câbles avec des ports multiples et une fixation de type vis M8. Sa configuration à 4 broches lui confère une capacité suffisante pour la plupart des transmissions de signaux dans les systèmes d’automatisation industrielle. Avec une finition grise et l’utilisation de matériaux comme la résine PBT pour le corps et des contacts en bronze phosphoreux plaqués or, ce connecteur combine durabilité et performances électriques optimales.
Utilisations et avantages techniques spécifiques
Destiné à un usage professionnel, le XS3R-M426-5 est conçu pour offrir une protection maximale contre les environnements agressifs grâce à son indice de protection IP67, garantissant une étanchéité complète à la poussière et à l’immersion temporaire dans l’eau. Le connecteur est optimisé pour des applications nécessitant une haute résistance aux agents externes, comme les systèmes d’automatisation, les machines industrielles, et les installations électriques dans des milieux potentiellement humides ou poussiéreux. Son système de fixation par vissage M8 assure une solidité et une stabilité accrues lors du montage, limitant les risques de déconnexion accidentelle. En outre, sa résistance élevée aux températures de fonctionnement (-25 à 70 °C) le rend adaptable à diverses conditions climatiques et d’exploitation. Le XS3R-M426-5 favorise aussi une insertion durable, pouvant supporter jusqu’à 200 cycles d’utilisation, ce qui augmente la longévité du produit dans les installations industrielles où les connexions peuvent être souvent débranchées et rebranchées.
Caractéristiques techniques détaillées du XS3R-M426-5
Spécifications électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Type | Connecteur circulaire étanche (Water-resistant Connectors) |
| Nombre de pôles | 4 pôles |
| Sortie de câble | Sortie en Y (Y-shaped) |
| Méthode de fixation | Vissage M8 (M8 Screw-on) |
| Tension nominale | 125 V DC |
| Courant nominal | 1 A DC |
| Résistance de contact | 60 milliohms maximum (20 mV max, 100 mA max) |
| Température ambiante de fonctionnement | -25 à 70 °C |
| Humidité ambiante de fonctionnement | 20 à 85 % |
| Résistance d’isolation | 1000 MΩ minimum (à 500 V DC) |
| Force diélectrique | 1 000 VAC, 1 minute (courant de fuite 1 mA max.) |
| Indice de protection | IP67 (étanche et étanche à la poussière) |
| Matériaux principaux | Bloc de broches: Résine PBT; Contacts: bronze phosphoreux plaqué or; Fixation: laiton nickelé ou acier inoxydable SUS316L; Anneau torique: caoutchouc; Couverture: PBT souple |
| Durabilité d’insertion | 200 cycles |
Compatibilité et intégration
Le XS3R-M426-5 est compatible avec les connecteurs de la série XS3 d’Omron, notamment les modèles XS3H (M8), XS3W (M8), XS3F (M8) et XS3P (M8), facilitant ainsi son intégration dans divers systèmes aux besoins de connectivité multiples. Cette compatibilité garantit une flexibilité pour l’adaptation aux différentes configurations d’installation industrielle et facilite la maintenance ou les évolutions futures du système. De plus, la conception modulaire de cette série permet de répondre aisément aux contraintes d’espace et d’assemblage, tout en assurant la continuité et la fiabilité des connexions électriques dans des environnements exigeants et soumis à de fortes vibrations ou agressions mécaniques. Ce connecteur propose donc une solution pratique et robuste pour les ingénieurs et techniciens qui recherchent une connectique fiable dans l’automatisation et le contrôle industriel.
Applications industrielles et aspects de performance
Domaines d’application industrielle
Le XS3R-M426-5 est particulièrement destiné aux applications dans l’industrie de l’automatisation où la fiabilité des connexions électriques est primordiale. Il trouve sa place dans la connexion de capteurs, actionneurs, interfaces de commande, et équipements d’E/S industriels, notamment dans les lignes de production automatisées, les équipements mobiles, ainsi que dans les environnements exposés à la poussière, à l’humidité ou à des conditions extrêmes. Grâce à sa haute protection IP67, ce connecteur est adapté aux secteurs nécessitant une résistance à l’eau et à la poussière, comme l’agroalimentaire, l’automobile, la robotique, et la fabrication industrielle. Il permet une connexion sécurisée des signaux et alimentations basse tension, garantissant ainsi la continuité des processus industriels et minimisant les risques d’interruptions dues à des défaillances de connectique.
Performance et durabilité en conditions d’exploitation
Conçu pour résister à des conditions d’utilisation sévères, le XS3R-M426-5 présente une insertion durable de 200 cycles, ce qui traduit une excellente capacité à supporter l’usure mécanique liée aux opérations de branchement et débranchement fréquentes. Sa résistance aux températures de -25 à 70 °C lui permet de s’adapter à un large éventail d’environnements industriels, des ateliers non chauffés aux espaces à température modérée. Le choix de matériaux hautement performants, tels que la résine PBT et les contacts plaqués or, assure une excellente conductivité électrique tout en garantissant une protection contre la corrosion et les agressions chimiques. Ces caractéristiques font du XS3R-M426-5 un composant fiable pour des installations à long terme, où la sécurité et la performance des connexions doivent être optimales pour réduire les risques de panne et optimiser la productivité.
