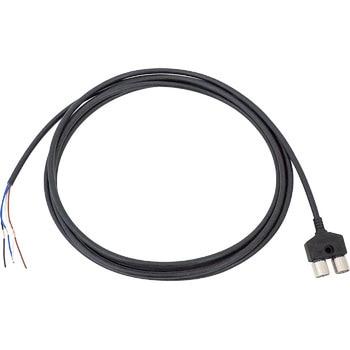

Aperçu du connecteur étanche rond XS3R-M426-1050-R d’Omron
Caractéristiques générales du produit
Le connecteur XS3R-M426-1050-R est un composant de la gamme XS3, conçue et fabriquée par Omron, un leader mondial dans le domaine de l’automatisation industrielle. Ce produit est un connecteur rond étanche type M8 à 4 pôles, destiné à assurer une connexion fiable et résistante dans des environnements industriels exigeants. Sa conception intègre un câble connecté à une extrémité, avec un assemblage en forme de Y facilitant la répartition du câblage. Destiné aux applications nécessitant une résistance aux conditions humides ou poussiéreuses, ce connecteur trouve sa place dans les systèmes d’automatisation et le câblage de capteurs ou d’équipements robotiques où la fiabilité des connexions est cruciale. Le XS3R-M426-1050-R est également certifié UL2238, garantissant sa conformité aux exigences de sécurité les plus strictes pour les applications industrielles. Sa longueur de câble standard est de 5 mètres, ce qui offre une flexibilité lors de l’installation.
Usages et domaines d’application
Le XS3R-M426-1050-R est particulièrement adapté aux environnements industriels où la robustesse et la fiabilité des connecteurs sont essentielles. Typiquement utilisé dans les installations de capteurs, les systèmes de contrôle de processus, et l’automatisation robotique, ce connecteur assure une connexion stable en milieu humide ou exposé à des contaminants grâce à son indice de protection IP67. Il permet aux ingénieurs et installateurs de mettre en œuvre des solutions de câblage qui répondent aux contraintes mécaniques et environnementales des sites industriels. En outre, la possibilité de disposer d’un câble de 5 mètres facilite l’intégration dans des architectures complexes, réduisant la nécessité d’extensions supplémentaires. De plus, sa certification UL2238 le rend conforme aux normes américaines de sécurité, ce qui est un atout pour les décideurs industriels qui cherchent à standardiser leurs composants tout en respectant les réglementations en vigueur. Compact et facile à assembler grâce à sa fixation par vis M8, ce connecteur optimise les temps d’installation et d’intervention.
Spécifications techniques du XS3R-M426-1050-R
Données électriques et mécaniques
| Propriété | Valeur |
|---|---|
| Type de connecteur | Connecteur rond étanche |
| Nombre de pôles | 4 pôles |
| Disposition des contacts | Assemblage en forme de Y |
| Méthode de fixation | Vis M8 |
| Longueur de câble | 5 mètres (standard) |
| Type de câble | Câble standard |
| Diamètre extérieur du câble | 4 mm |
| Tension nominale | 125 VDC |
| Courant nominal | 1 A DC |
| Résistance de contact | 60 mΩ max. (à 20 mV, 100 mA max.) |
| Résistance d’isolation | 1000 MΩ minimum (à 500 VDC) |
| Résistance diélectrique | 1 000 VAC pendant 1 minute (courant de fuite ≤ 1 mA) |
| Indice de protection | IP67 (étanche à l’eau et à la poussière) |
| Température ambiante d’utilisation | -25 °C à +70 °C |
| Humidité ambiante d’utilisation | 20 à 85 % |
| Durabilité d’insertion | 200 cycles |
Matériaux et construction
Omron a conçu le XS3R-M426-1050-R avec une exigence haute de robustesse et de longévité. Le corps principal est en résine PBT souple, ce qui garantit une bonne résistance mécanique tout en restant léger. Les contacts internes sont fabriqués en bronze phosphoreux avec placage nickelé, et une couche d’or pour améliorer la conductivité et la résistance à la corrosion. Le bloc de broches est en résine PBT, assurant une isolation efficace entre les contacts. La fixation est réalisée en laiton avec un traitement nickel pour une durabilité accrue, ou en acier inoxydable SUS316L selon les variantes. Le joint torique en caoutchouc assure l’étanchéité parfaite nécessaire pour les environnements industriels exposés aux agressions extérieures comme la poussière ou l’eau. Cette composition garantit une excellente résistance chimique et mécanique, essentielle pour les applications industrielles exigeantes.
Avantages et utilisations professionnelles du XS3R-M426-1050-R
Fiabilité et performance en environnement industriel
Le XS3R-M426-1050-R se distingue par sa capacité à fonctionner de manière fiable dans des conditions difficiles, telles que les environnements humides, poussiéreux ou exposés à des variations de température importantes. Grâce à son indice de protection IP67, ce connecteur est totalement étanche à la poussière et à l’eau, permettant une utilisation sécurisée dans des applications en ateliers, usines ou sites extérieurs. Les ingénieurs peuvent ainsi intégrer ce composant en toute confiance dans des systèmes automatisés, des lignes de production ou des équipements mobiles robots, où la connectique est souvent un point critique. L’usage d’un câble standard ou robotisé de 5 mètres permet une flexibilité d’installation importante, sans compromettre la stabilité de la transmission électrique. En outre, sa conformité avec les normes UL renforce son acceptabilité dans des contextes industriels internationaux.
Souplesse d’intégration et maintenance facilitée
Omron a conçu le XS3R-M426-1050-R pour faciliter l’installation et la maintenance par les professionnels. Le système de fixation par vis M8 assure un montage rapide et sécurisé, réduisant ainsi les temps d’arrêt lors de l’installation ou des interventions. Le design compact et le câble préinstallé limitent le besoin de connecteurs supplémentaires, systématisant la chaîne de câblage et améliorant l’organisation générale des installations. Le connecteur en \ »Y\ » offre une répartition efficace des signaux ou de l’alimentation, ce qui est un avantage majeur dans des architectures complexes où plusieurs capteurs ou dispositifs doivent être interconnectés. Cette simplicité d’intégration est particulièrement appréciée par les installateurs et les équipes de maintenance, qui bénéficient d’une solution technique robuste, souple et facile à manipuler, réduisant ainsi les risques d’erreurs et les interventions coûteuses.
