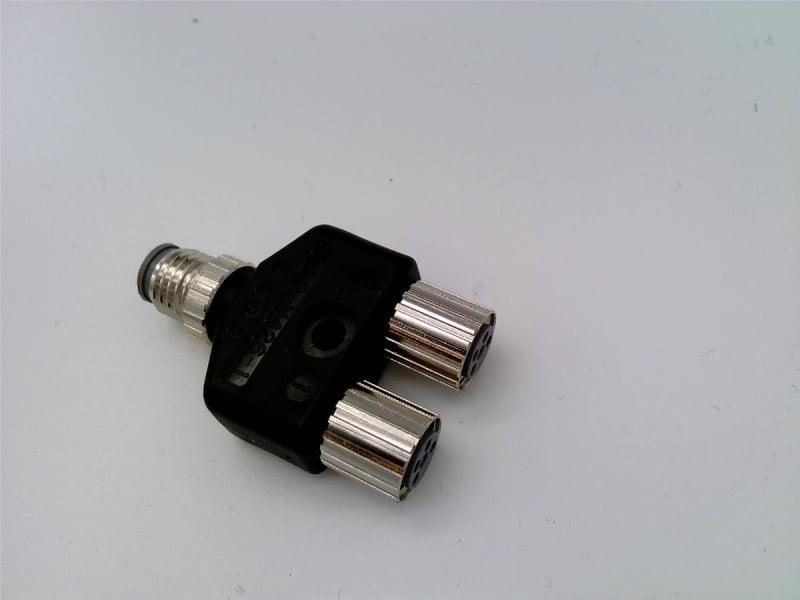

Présentation du connecteur XS3R-M426-1
Description et utilité dans l’industrie
Le connecteur XS3R-M426-1 est un composant industriel de la gamme XS3 d’Omron, conçu comme un connecteur rond résistant à l’eau avec une configuration en Y. Ce modèle particulier est un connecteur distributeur en forme de Y avec des connecteurs aux deux extrémités du câble, de type M8 à vissage. Il est destiné à des environnements industriels exigeants où la fiabilité des connexions électriques et la résistance aux conditions environnementales sont cruciales. Le XS3R-M426-1 permet de réaliser des branchements multiples tout en assurant une protection contre l’humidité et la poussière, grâce à son indice de protection IP67. Ce type de connecteur est souvent utilisé dans les systèmes d’automatisation, les machines industrielles, la robotique et partout où des connexions robustes et étanches sont nécessaires. Sa conception en Y offre une solution pratique pour distribuer les signaux ou le courant à plusieurs équipements à partir d’une seule source.
Caractéristiques structurelles et avantages
Le XS3R-M426-1 se distingue par sa configuration unique avec un sortie en Y, comportant 4 pôles et utilisant un système de fixation à vis M8. Cette architecture favorise une installation facile, sécurisée et adaptable aux besoins spécifiques des installations industrielles. Le connecteur ne comprend pas de câble intégré, offrant la flexibilité d’un câblage personnalisé selon les applications. La robustesse est renforcée par l’emploi de matériaux de haute qualité, notamment des résines PBT pour la structure et des contacts en bronze phosphoreux nickelé plaqué or, assurant une excellente conductivité et durabilité. De plus, le connecteur bénéficie d’une importante résistance mécanique avec une durabilité d’insertion évaluée à 200 cycles, ce qui garantit une longue durée de vie même sous usage intensif. Enfin, son étanchéité IP67 assure une protection optimale contre les infiltrations d’eau et de poussières, ce qui le rend adapté aux environnements industriels difficiles.
Données techniques du connecteur XS3R-M426-1
Spécifications électriques et mécaniques
Le connecteur XS3R-M426-1 présente des caractéristiques techniques précises qui répondent aux exigences strictes des applications industrielles. Il supporte une tension nominale de 125 VDC et un courant nominal de 3A, suffisants pour la plupart des capteurs et actionneurs standards utilisés dans les processus industriels. La résistance de contact est limitée à 60 milliohms maximum, garantissant une faible dissipation d’énergie et une bonne qualité de transmission. Le connecteur offre une résistance à l’isolation d’au moins 1000 MΩ mesurée à 500 VDC, assurant une isolation électrique fiable. La résistance diélectrique est de 1000 VAC pendant une minute sans fuite de courant conséquente.
Caractéristiques environnementales et matériaux
L’opération du XS3R-M426-1 est possible dans une plage de températures allant de -25 à 70°C, ce qui le rend adéquat pour une large gamme d’environnements industriels. Le connecteur supporte une humidité relative de 20 à 85%, ce qui témoigne de sa fiabilité dans des conditions de travail variées. Côté matériaux, la structure principale est en résine PBT douce, offrant à la fois robustesse et résistance aux chocs. Le bloc de broches est également en PBT, tandis que les contacts sont en bronze phosphoreux avec un placage au nickel et or pour assurer conductivité et résistance à la corrosion. Les parties métalliques sont en laiton ou en acier inoxydable SUS316L pour une meilleure durabilité. Un joint torique en caoutchouc assure l’étanchéité parfaite du connecteur.
| Caractéristique | Valeur |
|---|---|
| Type | Connecteur water-resistant (étanche) |
| Nombre de pôles | 4 pôles |
| Configuration | Y en forme de joint |
| Méthode de fixation | Vissage M8 |
| Tension nominale | 125 VDC |
| Courant nominal | 3 A |
| Résistance de contact | 60 mΩ max. |
| Isolation | 1000 MΩ min. (à 500 VDC) |
| Résistance diélectrique | 1000 VAC 1 min |
| Durée de vie (durabilité insertion) | 200 cycles |
| Indice de protection | IP67 (étanche à l’eau et à la poussière) |
| Plage de température de fonctionnement | -25 à 70 °C |
| Matériaux principaux | Résine PBT, Bronze phosphoreux plaqué or, laiton nickelé, SUS316L, caoutchouc (joint) |
Applications et intégration industrielle
Adaptabilité dans les systèmes d’automatisation et contrôle
Le connecteur XS3R-M426-1 est particulièrement adapté aux systèmes d’automatisation modernes. Sa conception robuste et étanche le rend idéal pour connecter plusieurs capteurs, actionneurs ou autres dispositifs électroniques dans les environnements industriels rigoureux où la protection contre l’humidité, les poussières ou les vibrations est essentielle. Ce connecteur est souvent employé dans les chaînes de production automatisées, la robotique industrielle, ainsi que dans les infrastructures nécessitant une signalisation électrique fiable et sécurisée. Sa configuration en Y facilite la distribution de signaux ou d’alimentation vers plusieurs charges à partir d’un point unique, simplifiant ainsi le câblage et améliorant la modularité des installations.
Compatibilité et sélection dans la gamme XS3
Le XS3R-M426-1 fait partie intégrante de la série XS3 de connecteurs ronds résistants à l’eau d’Omron, caractérisée par une large gamme de modèles variés en termes de formes, types de câbles, et configurations de pôles. Outre ce connecteur Y, cette gamme propose des versions avec câbles intégrés, des connecteurs avec différentes orientations de câble et divers types de fixation (vissage ou encliquetage). La compatibilité est assurée avec d’autres connecteurs Omron XS3 comme les XS3H (M8) et XS3W (M8), facilitant une intégration harmonieuse dans des systèmes complexes. Cette modularité permet aux ingénieurs et installateurs de sélectionner précisément le connecteur qui correspond aux besoins spécifiques de leur application, tout en bénéficiant des standards élevés et de la qualité reconnue d’Omron.
