Présentation générale du connecteur XS2R-D426-82
Description et fonction du produit

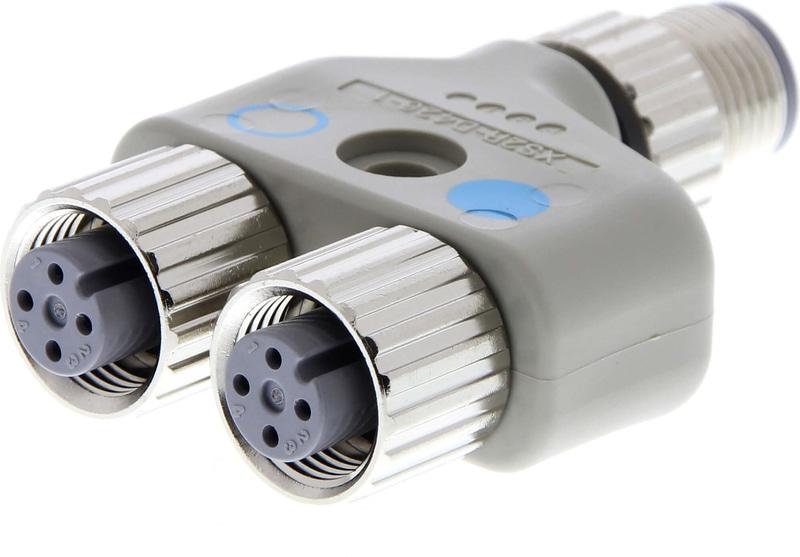

Le connecteur XS2R-D426-82 est un connecteur circulaire étanche à filetage M12 conçu par Omron Automation and Safety. Conçu spécifiquement pour les applications en courant continu (DC), ce connecteur se distingue par son architecture en forme de joint en Y. Cela permet une distribution efficace des signaux électriques via deux sorties femelles à partir d’une entrée mâle, tout en conservant une faible taille et un design robuste adapté à des environnements industriels exigeants.
Ce modèle comprend 4 pôles, ce qui est standard pour les applications nécessitant la transmission simultanée de plusieurs circuits électriques, notamment dans le contrôle automatisé et la communication entre capteurs et systèmes. Les connecteurs sont situés aux deux extrémités des câbles, permettant une intégration simplifiée dans les installations nécessitant des dérivations en ligne sans points de connexion supplémentaires. Cela optimise non seulement la configuration des systèmes, mais réduit également les risques de défaillances liés aux connexions complexes.
Applications industrielles adaptées
Le XS2R-D426-82 s’avère particulièrement adapté aux environnements industriels où la résistance à l’eau, à la poussière et aux conditions mécaniques rigoureuses est primordiale. Grâce à son indice de protection IP67, il offre une étanchéité complète contre la poussière et peut résister à une immersion temporaire dans l’eau, garantissant ainsi une fiabilité accrue dans les environnements de production automatisée, les systèmes de contrôle machine et les réseaux de capteurs industriels.
Le design pratique de ce connecteur en Y est avantageux pour les applications nécessitant la dérivation de signaux d’alimentation ou de données vers plusieurs modules à partir d’une seule source, ce qui est courant dans les architectures de machines automatisées modernes. Il permet aussi une installation plus propre et réduit la complexité du câblage en regard des systèmes utilisant plusieurs dispositifs connectés en parallèle.
Données techniques du connecteur XS2R-D426-82
Caractéristiques électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Type | Connecteur étanche circulaire (Filetages M12) |
| Application | Courant continu (DC) |
| Nombre de pôles | 4 pôles |
| Configuration | Joint en Y |
| Méthode de fixation | Filetages M12 |
| Tension nominale | 250 V DC, 125 V AC |
| Courant nominal | 3 A |
| Résistance de contact | 40 mΩ max (20 mV, 100 mA) |
| Plage de température d’utilisation | -25 °C à 70 °C |
| Humidité ambiante | 20 à 85 % |
| Indice de protection | IP67 (étanche et poussière) |
| Matériaux principaux | Bloc de broches en résine PA, contacts en alliage de cuivre avec placage or, châssis en alliage de cuivre nickelé |
| Durabilité d’insertion | 200 cycles |
| Matériau du boîtier | Polybutylène Téréphtalate (PBT) gris |
| Indice de inflammabilité | UL94 V-0 |
Dimensions et design
Le XS2R-D426-82 adopte un design compact et robuste avec des éléments de verrouillage filetés M12 assurant une connexion stable et durable. Sa forme en Y permet une dérivation directe avec connecteurs mâles et femelles de 4 pôles à chaque extrémité du câble, facilitant l’intégration en ligne dans les systèmes industriels. Ce design contribue à la réduction du temps d’installation et à la limitation des erreurs de câblage.
Le choix des matériaux assure non seulement une excellente durabilité mécanique mais aussi une bonne résistance chimique aux environnements industriels agressifs. Avec un boitier en PBT gris, reconnu pour sa robustesse et sa stabilité thermique, ce connecteur assure fiabilité même dans des applications exposées à des variations de température et à la poussière. Le connecteur respecte également les normes industrielles strictes pour les connecteurs FA (Factory Automation), garantissant ainsi une compatibilité et une performance optimales dans divers usages professionnels.
Avantages et intégration du XS2R-D426-82 dans les systèmes industriels
Fiabilité et protection environnementale
Le XS2R-D426-82 est spécifiquement conçu pour répondre aux besoins des environnements industriels difficiles. Son indice de protection IP67 garantit une étanchéité complète contre la poussière et l’eau, permettant une utilisation en milieux agressifs comme les usines de production où la présence de liquides de refroidissement, poussières ou projections d’eau est fréquente. Cette protection renforce la fiabilité des systèmes électriques et limite les risques de dysfonctionnements liés à la corrosion ou à la contamination des contacts électriques.
De plus, la robustesse mécanique du connecteur, sa résistance aux cycles d’insertion et la qualité des matériaux employés contribuent à une longévité accrue, réduisant ainsi la nécessité de maintenances ou remplacements fréquents dans les infrastructures critiques.
Compatibilité et optimisation de l’installation
Le choix du XS2R-D426-82 comme connecteur en Y fait de lui un élément clé pour optimiser les architectures de câblage dans les installations industrielles complexes. La présence de connecteurs mâles et femelles aux extrémités facilite le raccordement direct de modules périphériques sans avoir à recourir à des adaptateurs ou boîtiers supplémentaires. Cela simplifie la conception des systèmes, réduit l’encombrement des connexions et améliore la clarté du câblage.
Avec une capacité de courant et une tension nominale adaptées aux normes industrielles, ce connecteur assure une intégration performante dans un large éventail d’applications de contrôle, de capteurs, et de distribution électrique. Son corps en PBT avec classification UL94 V-0 renforce la sécurité incendie tout en offrant une bonne résistance aux impacts et aux contraintes mécaniques.
