Présentation générale du produit XE-Q-2
Caractéristiques principales et contexte d’utilisation

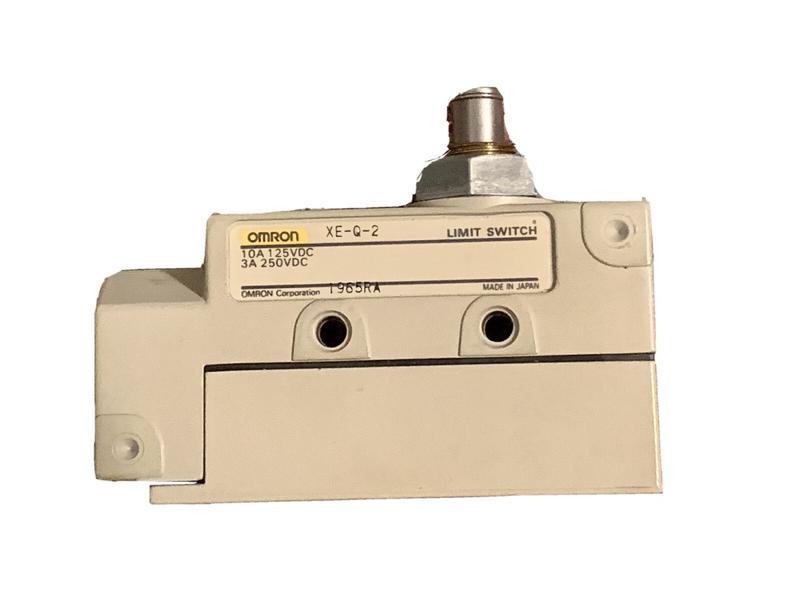

Le XE-Q-2 est un interrupteur à action instantanée (snap action switch) monopolaire double position (SPDT), conçu et fabriqué par Omron Automation and Safety. Ce type d’interrupteur est largement utilisé dans les applications industrielles pour assurer une commutation fiable et rapide. Il est souvent employé dans les systèmes de contrôle, l’automatisation des machines, et les dispositifs nécessitant un contact électrique précis et durable. Sa conception compacte de montage sur châssis facilite son intégration dans divers équipements industriels, où un contrôle mécanisé ou manuel doit être assuré de manière fiable. Le XE-Q-2 présente un actionneur rond en forme de poussoir à tige, permettant une activation mécanique simple et efficace.
Importance pour les professionnels de l’industrie
Pour les ingénieurs, installateurs et décideurs industriels, le choix d’un interrupteur ne se limite pas seulement à sa fonction basique, mais comprend aussi des critères de durabilité, de sécurité, et de compatibilité avec les environnements industriels. Le XE-Q-2 offre une solution sécurisée et robuste avec une étanchéité IP60 assurant une protection contre la poussière, un aspect crucial dans de nombreuses applications industrielles où la fiabilité est primordiale. Par ailleurs, la compatibilité avec une tension nominale allant jusqu’à 30 volts en courant continu et une intensité nominale de 10 ampères lui confère une grande polyvalence dans les circuits de commande, allant des charges standard aux équipements plus exigeants. Grâce à sa qualité reconnue par Omron, cet interrupteur s’inscrit dans une gamme de produits fiables pour la surveillance et la commande précise de fonctions critiques.
Données techniques détaillées du XE-Q-2
Caractéristiques électriques et mécaniques
| Caractéristique | Donnée technique |
|---|---|
| Type de circuit | SPDT (monopolaire à double position) |
| Fonction de l’interrupteur | On-Momentary (agit uniquement lors de l’appui) |
| Courant nominal | 10 A en courant continu (DC) |
| Tension nominale DC maximale | 30 V |
| Type d’actionneur | Rond (tige poussoir) |
| Type de montage | Montage sur châssis |
| Mode de terminaison | Bornier à vis |
| Indice de protection | IP60 – Étanche à la poussière |
| Force d’opération | 510 gf (gramme-force) |
| Force de libération | 114 gf |
| Course avant actionnement (Pretravel) | 0,9 mm (0,035 pouce) |
| Course différentielle (Differential Travel) | 0,47 mm (0,019 pouce) |
| Course après actionnement (Overtravel) | 5,5 mm (0,217 pouce) |
| Durée de vie mécanique | 1 000 000 cycles |
| Durée de vie électrique | 100 000 cycles |
| Température de fonctionnement | -10 °C à 80 °C |
Performances et respect des standards industriels
Le XE-Q-2 répond aux exigences de résistance mécanique et électrique attendues pour les équipements industriels. Il supporte une opération continue avec des caractéristiques stables sur un large intervalle de température, garantissant une fiabilité quel que soit l’environnement d’utilisation. Le fin réglage des forces d’opération et de libération permet un fonctionnement précis, évitant les faux contacts et assurant une commutation nette. L’indice de protection IP60 protège efficacement contre l’intrusion de poussières, un facteur essentiel dans de nombreux environnements industriels poussiéreux. Sa durée de vie importante, tant mécanique (1 million de cycles) qu’électrique (100 000 cycles), témoigne de sa robustesse et de sa capacité à fonctionner dans les applications exigeantes sans nécessité de remplacement fréquent.
Applications industrielles et conseils d’intégration
Exemples d’utilisations courantes dans l’industrie
Le XE-Q-2 est largement utilisé dans les dispositifs où un contrôle précis et fiable est nécessaire, notamment dans les machines industrielles automatisées, les équipements de sécurité, les systèmes de commande et les tableaux de contrôle. Sa capacité à commuter une charge importante en courant continu avec un actionneur simple en fait un composant idéal pour la détection de position ou la commande de circuits dans les environnements industriels. Que ce soit pour déclencher des arrêts d’urgence mécaniques, détecter une position d’axe ou activer une fonction dans une chaîne de production, ce switch est adapté à une utilisation intensive dans des conditions variables.
Intégration et bonnes pratiques techniques
Pour une intégration optimale du XE-Q-2 dans un système industriel, il est crucial de respecter les spécifications techniques telles que la charge électrique maximale, le type de montage sur châssis et l’environnement de fonctionnement. Le montage doit assurer la protection mécanique adéquate, et les connexions par bornier à vis doivent être correctement serrées pour garantir une bonne continuité électrique. Par ailleurs, bien que le XE-Q-2 soit protégé contre la poussière, il convient d’éviter les conditions d’humidité extrême ou de contamination liquide, qui pourraient compromettre sa fiabilité. Enfin, une vérification périodique des cycles de vie prévus est recommandée pour anticiper toute usure et assurer un fonctionnement sûr et continu dans les processus industriels critiques.
