Présentation générale du terminal opérateur XBTR411
Fonction et utilité dans l’industrie
Le terminal opérateur XBTR411 de la gamme Magelis proposé par Schneider Electric est un petit panneau de contrôle compact destiné aux environnements industriels exigeants. Il est conçu pour faire interface entre l’utilisateur et les systèmes automatisés, permettant la surveillance et la commande des processus industriels. Son écran LCD matriciel rétroéclairé fournit une visualisation claire des informations, tandis que ses touches dédiées facilitent les interactions directes et rapides. Ce terminal est particulièrement adapté aux applications nécessitant une interface homme-machine simple mais fiable, offrant un point d’accès optimal aux commandes et aux affichages essentiels.
Intégration et compatibilité industrielle
Le XBTR411 est compatible avec plusieurs gammes d’automates programmables industriels comme les Modicon Premium, M340, Twido, TSX Micro, Momentum et Quantum. Sa connectique série SUB-D 25 voies prenant en charge les protocoles RS232C et RS485 permet une intégration aisée dans les architectures existantes de contrôle-commande. Son alimentation en 24V CC et son format montage encastré le rendent simple à installer dans des armoires électriques standards. Ce terminal s’intègre donc parfaitement dans des environnements industriels diversifiés, offrant une interface robuste et fonctionnelle pour les ingénieurs et installateurs.
Données techniques du terminal XBTR411
Caractéristiques d’affichage et de commande
Le terminal XBTR411 est équipé d’un écran LCD matriciel GOR (graphique) avec une résolution de 122 x 32 pixels, assurant une lecture nette des informations. Il dispose de 20 touches pour la commande, dont 8 fixes et 12 personnalisables, permettant une adaptation aux besoins spécifiques des applications. La présence de 16 LEDs d’indication garantit une visualisation claire des états et alarmes. Sa capacité mémoire Flash de 512 Ko permet de stocker jusqu’à 200 pages d’application ainsi que 256 pages d’alarmes, ce qui favorise une gestion approfondie des processus et un retour d’information complet.
Spécifications électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Tension d’alimentation | 24 V CC (limites 18-30 V) |
| Consommation électrique | 5 W |
| Ondulation résiduelle | ≤ 1200 mV |
| Dimensions (HxLxP) | 118 mm x 137 mm x 39 mm |
| Montage | Encastré avec 4 clips à ressort |
| Type de clavier | Polyester |

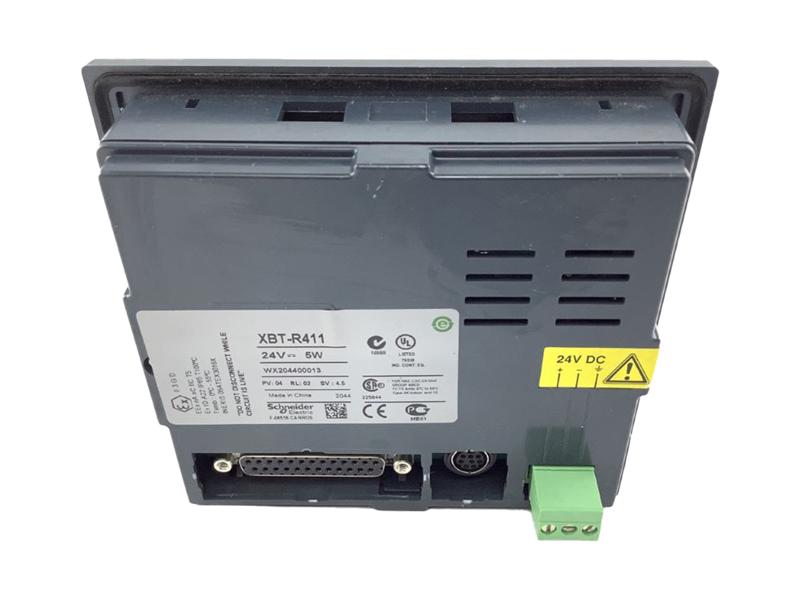

| Type de connexion | SUB-D 25 voies femelle série RS232C/RS485, port imprimante mini DIN femelle, alimentation par bornier débrochable à vis |
| Normes respectées | CEI 61131-2, CEI 60068, CSA C22.2 No 14, UL 508 |
| Températures de fonctionnement | De 0°C jusqu’à 55°C |
Aspects techniques avancés et environnementaux
Fonctionnalités et mémoire
Le XBTR411 présente une mémoire Flash non volatile d’une capacité de 512 Ko, garantissant la conservation des données même hors tension. Cette capacité permet d’héberger une application comprenant jusqu’à 200 écrans et un nombre conséquent d’alarmes (256 pages). L’horodateur du terminal peut accéder à celui de l’automate pour synchroniser précisément les événements. Cette souplesse offre une grande liberté de programmation aux ingénieurs pour développer des interfaces sur mesure adaptées aux processus industriels complexes.
Résistance et conformité environnementale
Ce petit panneau avec clavier est conçu pour résister aux contraintes mécaniques et environnementales de l’industrie. Il dispose d’un degré de protection IP65 sur sa face avant, assurant une résistance élevée à l’eau et à la poussière, tandis que l’arrière du panneau est conforme à la norme IP20. Sa tenue aux chocs est de 15 g pour 11 ms, et il résiste aux vibrations selon différentes fréquences et intensités, démontrant sa robustesse mécanique. Les certifications ATEX zone 2/22, UL Class 1 Division 2 et CSA Class 1 Division 2 confirment la capacité du XBTR411 à fonctionner en environnements potentiellement explosifs ou dangereux, garantissant ainsi une fiabilité maximale dans les applications critiques.
