Présentation générale du XBTN401
Un petit panneau d’opération compact et performant

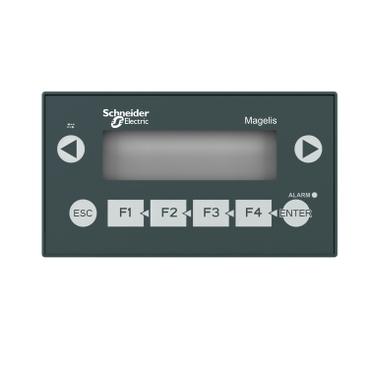

Le produit XBTN401, développé par Schneider Electric sous la gamme Magelis, est un petit panneau de dialogue industriel conçu pour les interfaces homme-machine (IHM) compactes. Ce terminal opérateur intègre un écran à matrice rétroéclairé en couleurs rouge, vert et orange, offrant une résolution de 122 x 32 pixels. Destiné à un usage professionnel notamment dans l’automatisation industrielle et le contrôle des processus, il permet une interaction fluide entre les opérateurs et les systèmes de contrôle grâce à son clavier équipé de huit touches, dont quatre sont fixes et quatre personnalisables. Cette configuration offre une souplesse importante dans l’adaptation des commandes aux besoins spécifiques de chaque application. Alimenté en 24 volts DC, le XBTN401 se distingue par sa compacité et sa robustesse, répondant aux exigences techniques des environnements industriels.
Applications et avantages pour les professionnels
Le XBTN401 est idéal pour les ingénieurs, installateurs et décideurs industriels qui recherchent une solution fiable pour piloter des machines ou des installations automatisées avec un panneau de contrôle peu encombrant. Sa taille réduite facilite l’intégration dans des armoires ou des postes de commande où l’espace est limité. La matrice écran à couleurs multiples améliore la lisibilité des informations affichées, ce qui est crucial pour la surveillance et la gestion rapide des process industriels. En outre, la présence de touches personnalisables permet d’adapter précisément les commandes aux fonctions opérationnelles spécifiques, augmentant ainsi l’efficacité de l’interface utilisateur. La conception robuste du XBTN401 assure une utilisation durable et fiable même dans des conditions industrielles exigeantes, ce qui en fait un choix pertinent pour optimiser la performance des systèmes automatisés.
Données techniques du XBTN401
Caractéristiques électriques et fonctionnelles
Le XBTN401 fonctionne avec une alimentation externe en 24 V DC, acceptant une plage de tension de 18 à 30 volts, avec une ondulation résiduelle maximale de 1200 mV. Sa consommation électrique est modérée, ne dépassant pas 5 watts, garantissant ainsi une intégration économique en énergie dans les systèmes industriels. Ce terminal inclut un clavier à huit touches, dont quatre fixes et quatre configurables, permettant une interaction intuitive et personnalisée. La présence de six LEDs sert d’indicateurs de tension locales, facilitant la surveillance de l’état électrique en temps réel.
Tableau des principales spécifications techniques
| Caractéristique | Détails |
|---|---|
| Type d’écran | Écran à matrice rétroéclairé G-O-R (rouge, orange, vert) |
| Résolution | 122 x 32 pixels |
| Alimentation | 24 V DC (18-30 V) |
| Consommation | 5 W |
| Nombre de touches | 8 (4 fixes, 4 personnalisables) |
| Indicateurs locaux | 6 LEDs |
| Capacité mémoire | 512 Ko Flash (256 pages alarme, 200 pages application) |
| Connexions intégrées | Bornier débrochable à vis d’alimentation, port imprimante mini DIN femelle, liaison série SUB-D 25 femelle (RS232C/RS485) |
| Dimensions (L x H x P) | 132 mm x 74 mm x 43 mm |
| Montage | Encastré avec 2 clips à ressort |
| Normes et certifications | CEI 60068-2-6, CEI 61131-2, CSA C22.2 No 14, UL 508, ATEX zone 2/22 |
| Degré de protection | IP65 face avant, IP20 panneau arrière, NEMA 4X pour usage extérieur |
| Poids | 0,38 kg |
