Présentation générale du terminal Magelis XBTF032310
Caractéristiques et usages du terminal XBTF032310

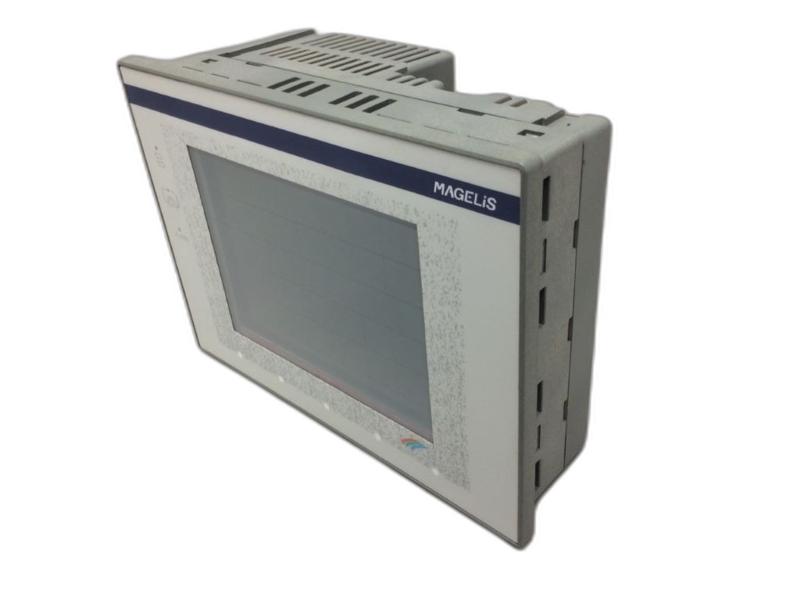

Le terminal XBTF032310 est un produit de la gamme Magelis de Schneider Electric, spécialisé dans l’interface homme-machine (HMI) pour applications industrielles. Il offre un écran tactile couleur de 5,7 pouces avec une résolution QVGA de 320 x 240 pixels, permettant aux opérateurs de bénéficier d’une interface visuelle claire et interactive pour le contrôle et la surveillance des processus industriels. Sa mémoire embarquée de 96 MB assure le stockage des applications et données utilisateurs essentiels au fonctionnement et à la personnalisation des tâches. Le terminal fonctionne sous une alimentation standard de 24 VDC, parfaitement adaptée aux environnements industriels classiques.
Cette interface graphique intuitive facilite la gestion des systèmes automatisés, en permettant une prise en main rapide et en réduisant le risque d’erreur lors des opérations. Le terminal convient pour la commande de machines, la supervision des processus et la communication entre l’homme et la machine. Ses fonctionnalités avancées répondent aux besoins militaires, agroalimentaires, de traitement des eaux, et bien d’autres secteurs nécessitant un contrôle précis et fiable des installations industrielles.
Intégration et environnement d’utilisation
Le terminal XBTF032310 est conçu pour être robuste et pour intégrer efficacement une large variété d’applications industrielles. Il est compatible avec le logiciel de programmation Vijeo Designer, favorisant ainsi une conception aisée d’interfaces utilisateurs et un déploiement efficace des commandes automatisées. Le terminal répond aux exigences de sûreté électrique, de compatibilité électromagnétique et de résistance en environnements industriels difficiles, avec une protection IP65 en façade, qui garantit une étanchéité et une protection contre la poussière et l’eau.
Ce degré de protection assure une durable fiabilité dans des conditions sévères, ce qui est un critère essentiel pour les installations exposées à la poussière, aux projections ou aux variations de température. En outre, grâce à ses multiples ports de communication, ce terminal s’intègre aisément dans des architectures de contrôle complexes, assurant un échange fluide des informations et une connectivité étendue pour optimiser les procédés industriels. Ainsi, il contribue à l’optimisation des opérations et à la productivité globale des sites industriels.
Données techniques détaillées du terminal XBTF032310
Caractéristiques techniques principales
Le terminal Magelis XBTF032310 est spécifié avec des caractéristiques techniques qui répondent aux exigences des environnements industriels modernes. Son écran TFT couleur tactile mesure 5,7 pouces avec une résolution de 320 x 240 pixels, ce qui offre une interface graphique détaillée et réactive. La mémoire flash intégrée de 96 MB permet de gérer une variété d’applications et d’interfaces configurées via le logiciel dédié.
Le terminal est alimenté en 24 V DC, fonctionnant sur une puissance prévue de 35 W, ce qui en fait un élément énergétiquement efficace adapté aux systèmes industrielles. En termes de robustesse, il possède un degré de protection IP65 à l’avant, garantissant la protection contre la poussière et les jets d’eau, ce qui le rend adapté à une utilisation dans des environnements difficiles.
Tableau récapitulatif des spécifications techniques
| Paramètre | Détail |
|---|---|
| Marque | Schneider Telemecanique |
| Gamme | Magelis |
| Type | Terminal opérateur graphique |
| Écran | 5,7 pouces TFT couleur tactile |
| Résolution | 320 x 240 pixels (QVGA) |
| Mémoire | 96 MB |
| Tension d’alimentation | 24 V DC |
| Consommation | 35 W |
| Degré de protection | IP65 (face avant) |
| Poids | 1,83 kg |
| Catégorie principale | PLCs & HMIs |
| Sous-catégorie | HMI (Human Machine Interfaces) |
Avantages et domaines d’application du terminal XBTF032310
Les principaux avantages pour les professionnels
Le terminal Magelis XBTF032310 s’appuie sur une conception ergonomique et des fonctionnalités avancées pour fournir une interface homme-machine performante et intuitive, augmentant ainsi la productivité des opérations industrielles. Son écran tactile couleur de 5,7 pouces fournit un affichage clair, précis et facile à comprendre, ce qui minimise les erreurs de manipulation et facilite la prise de décision rapide par les opérateurs.
Parmi les avantages clés, on note une interface utilisateur qui simplifie la supervision et la commande des machines, une connectivité versatile grâce à la multiplicité des ports de communication, ainsi qu’une conception robuste adaptée à des milieux industriels exigeants. La programmation via le logiciel Vijeo Designer offre une flexibilité accrue, permettant de personnaliser l’interface selon les spécificités de chaque installation. De plus, le respect des normes de protection électrique et l’indice IP65 garantissent une utilisation fiable durable dans différents environnements.
Applications industrielles typiques du terminal Magelis
Le terminal XBTF032310 est utilisé pour des applications variées dans le secteur industriel, notamment pour le contrôle des machines automatisées, la gestion des processus industriels, la communication entre les systèmes et les opérateurs, et la surveillance en temps réel des paramètres et états des installations. Il est particulièrement adapté pour les industries nécessitant une interface de contrôle robuste, efficace et conviviale.
Les secteurs d’application comprennent la fabrication industrielle, le traitement des eaux, l’agroalimentaire, ainsi que d’autres domaines où la fiabilité de la commande et la précision de l’information sont critiques. Ce terminal permet de faciliter la gestion quotidienne des systèmes automatisés, d’améliorer la sécurité opérationnelle et d’optimiser les flux de production. En somme, le XBTF032310 est un outil indispensable pour les ingénieurs, installateurs et décideurs industriels cherchant à moderniser et optimiser leurs solutions HMI.
