Présentation du produit WLG2-LD-M1GJ
Description et spécificités fonctionnelles

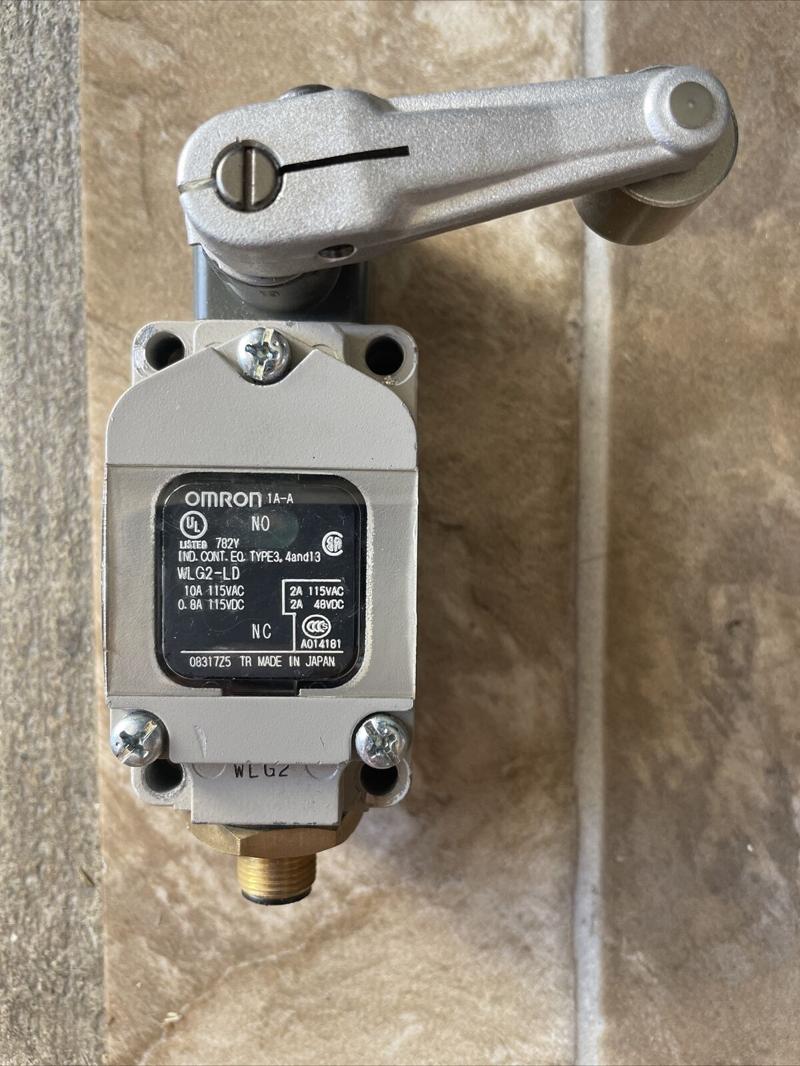

Le WLG2-LD-M1GJ est un interrupteur à action rapide de la série wl proposé par omron automation and safety, reconnu pour ses solutions d’automatisation fiables et robustes. Conçu pour des usages industriels exigeants, ce modèle se distingue par sa construction compacte et résistante, incluant un câble pré-câblé de 0,3 mètre. Ce switch assure une fonction spdt (un contact inverseur simple) avec une capacité de courant jusqu’à 5 A sous 125 V en courant alternatif, ce qui le rend adapté aux applications nécessitant une commutation précise et rapide. Il est doté d’un petit levier rotatif avec rouleau latéral, facilitant son activation par mouvement mécanique. Son indice de protection ip67 garantit une étanchéité à la poussière et à l’eau, ce qui assure une utilisation fiable dans des environnements industriels rigoureux où la protection contre les éléments est cruciale. De plus, ce switch bénéficie d’indicateurs d’état, permettant un contrôle visuel du fonctionnement, ce qui ajoute une dimension pratique pour les professionnels effectuant la surveillance ou la maintenance des équipements.
Utilisation et domaines d’application
Le WLG2-LD-M1GJ est conçu spécifiquement pour les environnements industriels et l’automatisation de process où la fiabilité sur le long terme est essentielle. Grâce à sa robustesse et à sa conformité ip67, il est adapté à une large gamme d’applications telles que la commande de machine, la détection de position, les systèmes de sécurité, l’automatisation de lignes de production ou toute situation industrielle nécessitant un contrôle précis des mouvements mécaniques. Ce type d’interrupteur est souvent intégré dans les systèmes de contrôle automatisés où il sert de capteur de fin de course, détecteur de présence ou d’élément déclencheur dans des circuits électriques. Sa conception avec câble pré-câblé optimise le temps d’installation et simplifie les opérations de câblage dans les panneaux ou machines industrielles. In fine, le WLG2-LD-M1GJ est un composant clé pour les ingénieurs et techniciens souhaitant garantir une détection fiable et un contrôle sûr dans des environnements industriels exigeants.
Données techniques du WLG2-LD-M1GJ
Caractéristiques électriques et mécaniques principales
| Caractéristique | Détail |
|---|---|
| Type de circuit | SPDT (single pole double throw) |
| Capacité de courant | 5 A (AC), 400 mA (DC) |
| Tension nominale | 125 V (AC), 125 V (DC) |
| Type d’actionneur | Rotatif latéral avec levier rouleau |
| Indice de protection | IP67 (étanche à la poussière et à l’eau) |
| Longueur du câble pré-câblé | 0.3 m |
| Force d’opération | 1000 gf |
| Force de déconnexion | 100 gf |
| Course | 10° |
| Différentiel de course | 7° |
| Surcourse | 65° |
| Durabilité mécanique | 10 000 000 cycles |
| Durabilité électrique | 500 000 cycles |
| Température de fonctionnement | -10°C à 80°C |
Dimensions et aspects techniques complémentaires
Le modèle WLG2-LD-M1GJ, avec son câble pré-câblé de 0,3 mètre, facilite l’intégration dans les systèmes industriels. Il se monte par châssis, ce qui garantit une fixation stable et adaptée aux installations permanentes dans divers types d’équipements. La conception intègre des composants résistants permettant d’assurer une excellente tenue dans le temps, tant au niveau mécanique qu’électrique, réduisant ainsi les interruptions ou les pannes liées aux contacts. Le levier avec rouleau est calibré pour activer l’interrupteur sur une course précise de 10 degrés, ce qui optimise la réactivité et la précision de la commutation. Cette précision est essentielle dans les processus industriels où une détection fine et sûre des positions ou des mouvements est critique pour la sécurité et la productivité. Le système d’indicateur de fonctionnement visuel améliore la facilitation des diagnostics sur site, en permettant une identification rapide de l’état du contact sans avoir besoin d’outils ou d’appareils de mesure complexes.
Avantages techniques et intégration industrielle
Fiabilité et robustesse pour les environnements exigeants
L’un des avantages majeurs du WLG2-LD-M1GJ réside dans sa robustesse certifiée ip67. Cette norme assure que l’interrupteur est parfaitement étanche à la poussière et protégé contre les effets d’immersion temporaire dans l’eau, ce qui en fait un composant idéal pour des environnements industriels humides ou poussiéreux. Sa longévité mécanique et électrique élevée, avec respectivement 10 millions et 500 000 cycles, garantit une disponibilité opérationnelle prolongée, réduisant les besoins en interventions de maintenance et les risques d’arrêts non planifiés. Cette performance s’appuie sur la qualité des matériaux et la conception haut de gamme d’omron, gage d’une durée de vie optimale même dans des conditions opérationnelles intensives.
Facilité d’installation et compatibilité système
Le pré-câblage de 0,3 mètre fourni avec ce modèle simplifie grandement son intégration lors des phases d’installation ou de rénovation de systèmes industriels. Il réduit les temps de câblage, les erreurs potentielles et améliore la sécurité des connexions. De plus, la forme compacte et la possibilité de montage par châssis permettent d’adapter ce switch dans des espaces restreints, ce qui est un atout important dans les armoires électriques ou sur les machines automatisées. L’indicateur d’état intégré facilite le suivi opérationnel, notamment lors des phases de diagnostics ou de réglages. Ces facteurs combinés offrent aux ingénieurs et installateurs une solution efficace, fiable et ergonomique pour les systèmes de détection et de contrôle industriels.
