Présentation générale du produit WLCA2-LES-N
Description et fonctionnalités

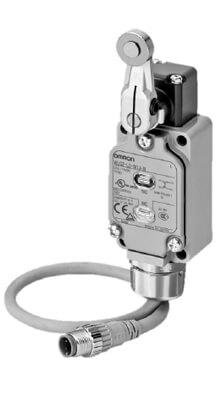

Le WLCA2-LES-N est un interrupteur de fin de course vertical à deux circuits, développé par Omron dans la série WL-N, spécifiquement conçu pour répondre aux exigences industrielles rigoureuses. Cet interrupteur présente un levier à rouleau en acier inoxydable fritté d’un rayon de 38 mm avec un déplacement maximal de prévoyage de 15° ±5°, offrant une précision optimale dans la détection de position. Il est doté d’un indicateur néon intégré, permettant une visibilité claire de l’état de commutation, même dans des environnements industriels difficiles comme les lignes de soudage où les projections de soudure sont courantes. La conception résistante aux projections de soudure est obtenue grâce à l’utilisation de matériaux en acier inoxydable et plastique qui réduisent l’adhérence des particules de zinc générées lors du soudage, assurant ainsi une fiabilité accrue et une maintenance facilitée. Ce produit est idéal pour les applications nécessitant un contrôle fiable et une haute durabilité dans des contextes industriels exigeants.
Avantages pour les professionnels industriels
L’interrupteur WLCA2-LES-N offre plusieurs avantages essentiels pour les professionnels tels que les ingénieurs, les installateurs et les décideurs industriels. Sa robustesse et sa conception étanche avec un indice de protection IP67 garantissent une protection complète contre la poussière et l’eau, ce qui est crucial pour des installations dans des conditions environnementales sévères. Le dispositif supporte une température ambiante d’utilisation allant de -10 à 80 °C, ce qui assure un fonctionnement opérationnel stable dans une large plage de températures industrielles. Sa force d’opération de 13,34 N et sa force de libération minimale de 1,18 N assurent une activation fiable et précise des circuits. De plus, sa durabilité est remarquable avec une espérance mécanique de 15 millions de cycles et une durabilité électrique de 750 000 cycles sous charge, démontrant ainsi sa capacité à soutenir des usages intensifs sur le long terme. Sa capacité à supporter des charges jusqu’à 10 A en courant alternatif (AC) et continu (DC) le rend polyvalent pour diverses applications industrielles.
Données techniques détaillées du WLCA2-LES-N
Caractéristiques mécaniques et électriques
Le WLCA2-LES-N présente des spécifications techniques minutieusement élaborées pour garantir une performance optimale dans les applications industrielles. Il dispose de contacts SPST-NO (unipolaire normalement ouvert) et SPST-NC (unipolaire normalement fermé), permettant un contrôle fiable des circuits électriques. Sa structure résistante aux vibrations comprend une résistance aux vibrations de 10 à 55 Hz avec une double amplitude de 1,5 mm sans dysfonctionnement, ainsi qu’une résistance aux chocs jusqu’à 1000 m/s2 (destructif) et 300 m/s2 (fonctionnement). Le tableau ci-dessous résume les principales données techniques :
| Caractéristique | Détail |
|---|---|
| Indice de protection | IP67 (étanche à la poussière et résistant à l’eau) |
| Force d’opération | 13,34 N |
| Force de libération minimale | 1,18 N |
| Durabilité mécanique | 15 000 000 cycles minimum |
| Durabilité électrique | 750 000 cycles (3 A à 250 VAC, charge résistive) |
| Température de fonctionnement | -10 à 80 °C |
| Humidité relative | 35 % à 95 % (sans condensation) |
| Tension nominale | 125-250 VAC |
| Courant nominal | 10 A (charge résistive / non inductive à 250 VAC) |
| Type de connexion | Chambre de câblage avec entrée filetée G1/2\ » (PF1/2) |
| Matériaux | Acier inoxydable pour levier et vis, plastique résistant aux projections |
Résistances et normes industrielles
Ce modèle respecte les normes industrielles les plus strictes, ce qui le rend adapté à un large éventail d’applications professionnelles. Il est conforme aux certifications EN 60947-5-1, UL/cUL UL508, CSA C22.2 No.14, et NEMA A300, attestant de sa qualité et fiabilité dans des environnements industriels exigeants. Avec une tension d’isolation nominale de 2200 V entre chaque terminal et les parties métalliques non conductrices, il assure une sécurité électrique renforcée. La structure double-pôle double-interruption (DPDB) garantit une commande efficace des circuits, limitant les risques de défaillance. La combinaison de ses caractéristiques, incluant un indicateur néon pour une visibilité de l’état, la conception anti-projection de soudure, et sa construction robuste, en fait un choix privilégié pour les installations nécessitant un équipement durable et précis. Le produit est d’origine japonaise, ce qui atteste d’un haut standard de fabrication et contrôle qualité.
Applications et environnement d’utilisation du WLCA2-LES-N
Domaines d’utilisation typiques
Le WLCA2-LES-N est conçu pour les environnements industriels où la précision et la fiabilité de détection de positions mécaniques sont essentielles. Il trouve son application dans les systèmes d’automatisation industrielle, notamment dans les lignes de production où la détection de fin de course est nécessaire pour le contrôle des machines et la sécurité des opérations. Son design vertical avec levier à rouleau permet un déclenchement précis dans les configurations d’installations variées. Les secteurs comme l’automobile, la fabrication de semi-conducteurs, la robotique, et la gestion de processus automatisés bénéficient particulièrement de ses performances. De plus, ses caractéristiques résistantes aux projections de soudure le rendent idéal pour les environnements de soudage, où les conditions peuvent être particulièrement abrasives et où la contamination peut rapidement altérer l’efficacité des composants standards.
Adaptabilité environnementale et installation
Grâce à son indice de protection IP67, le WLCA2-LES-N garantit une résistance exceptionnelle à la poussière et à l’eau, permettant une installation en milieu industriel humide, poussiéreux ou exposé aux agents extérieurs. Sa plage de température opérationnelle allant de -10 °C à 80 °C permet une utilisation dans des milieux variés sans compromettre la fiabilité du fonctionnement. Le boîtier est conçu pour faciliter le câblage via une chambre équipée d’un passe-fil fileté standard G1/2\ » (PF1/2), simplifiant l’intégration dans les armoires et panneaux de contrôle. En outre, il offre une flexibilité d’installation avec des options de montage à l’avant ou à l’arrière, ce qui facilite son adaptation à différents types de machines et configurations d’espace. Cette flexibilité, combinée à ses qualités de robustesse, en fait un composant clé pour les professionnels cherchant à optimiser la sécurité, la précision et la durabilité de leurs systèmes de détection mécanique.
