Présentation générale du produit WLCA2-LEAS-N
Fonction et application industrielle

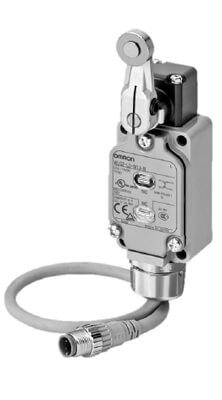

Le WLCA2-LEAS-N est un interrupteur à action instantanée (snap action) de type limite (limit switch), développé par Omron Automation and Safety, conçu pour des applications industrielles nécessitant une détection précise et fiable d’arrêt de déplacement. Ce composant fait partie de la série WL, réputée pour sa robustesse et sa capacité à répondre à des environnements industriels variés, y compris les conditions exigeantes. Ce modèle spécifique est doté d’un levier à double écrou (double nut lever) avec un indicateur d’opération par lampe néon (neon lamp operation indicator), permettant une surveillance visuelle aisée de l’état de l’interrupteur. Son design est optimisé pour la détection mécanique dans les systèmes d’automatisation, les lignes de production et les dispositifs requérant un contrôle précis des mouvements mécaniques.
Avantages pour les professionnels
Destiné aux ingénieurs, installateurs et décideurs dans l’industrie, le WLCA2-LEAS-N offre une combinaison de fiabilité et de facilité d’intégration dans différents systèmes. La présence d’un indicateur lumineux facilite la mise en service et le diagnostic sur site sans nécessiter d’outils supplémentaires. Par ailleurs, sa conception étanche conformément à la norme IP67 garantit une résistance aux environnements poussiéreux et humides, ce qui accroît la durabilité de l’équipement dans des conditions industrielles rigoureuses. Ainsi, ce produit assure une fonction critique tout en minimisant les interruptions opérationnelles. En outre, sa conception permet une installation chassis mount avec des bornes à vis, ce qui est compatible avec de nombreuses configurations existantes en automatisation industrielle.
Données techniques détaillées du WLCA2-LEAS-N
Caractéristiques électriques et mécaniques
| Caractéristique | Valeur |
|---|---|
| Type de circuit | SPDT (Single Pole Double Throw) |
| Intensité nominale | 10A (AC), 6A (DC) |
| Tension nominale | 125 V (AC), 30 V (DC) |
| Force d’opération (Operating Force) | 1360 gf |
| Force de relâche (Release Force) | 120 gf |
| Prévoyage (Pretravel) | 15° |
| Voyage différentiel (Differential Travel) | 12° |
| Survoyage (Overtravel) | 70° |
| Durée de vie mécanique | 15 000 000 cycles |
| Durée de vie électrique | 750 000 cycles |
| Température de fonctionnement | -10°C à 80°C |
| Indice de protection | IP67 (étanche à la poussière et à l’eau) |
Caractéristiques mécaniques et structurelles
Le WLCA2-LEAS-N est équipé d’un levier à double écrou avec un rouleau de 38 mm de rayon (roller lever R38 mm), optimisé pour des applications nécessitant un contact mécanique précis. Le boîtier est conçu pour un montage sur chassis (chassis mount) avec des bornes à vis, offrant une installation sécurisée et une bonne tenue mécanique. Cette configuration assure une connexion stable dans les environnements industriels où les vibrations et les sollicitations mécaniques sont fréquentes. Son indicateur d’opération par lampe néon améliore la visibilité du statut opérationnel, un avantage appréciable dans les environnements industriels pour monitoring et maintenance visuelle rapide. La conception garantit également une sélectivité dans le type de circuit utilisé, avec une fonction On-Mom (on momentary), adaptée aux commandes nécessitant une réponse momentanée à l’activation mécanique.
Aspects d’intégration et environnement d’utilisation
Compatibilité et installation
Le WLCA2-LEAS-N s’intègre facilement dans les systèmes industriels grâce à sa conception standardisée et sa compatibilité avec les composants de la série WL d’Omron. Il se monte directement sur châssis, facilitant ainsi son installation dans des armoires électriques ou sur des lignes de production. Le style de terminaison à vis simplifie les connexions électriques, garantissant une installation robuste et conforme aux standards industriels. L’option d’un levier à rouleau de 38 mm permet d’adapter l’interrupteur à de multiples mécanismes de déclenchement mécaniques. De plus, sa classe de protection IP67 lui assure une isolation efficace contre la pénétration de poussières et d’eau, ce qui est indispensable pour une utilisation dans des environnements d’usine parfois agressifs. Ce niveau de protection contribue à accroître la longévité et la fiabilité des installations automatisées.
Environnements et applications cibles
Ce produit est particulièrement adapté aux environnements industriels exigeants, notamment les secteurs de l’automatisation, de la manutention, de l’assemblage et des machines-outils, où la détection mécanique des positions est cruciale. Son indice de protection IP67 ainsi que sa capacité à supporter des cycles de vie mécaniques très élevés en font un choix privilégié pour des opérations continues et répétitives. Les configurations robustes et la présence d’un indicateur lumineux en font l’élément idéal pour les applications où la visibilité et la sécurité opérationnelle sont des priorités. Grâce à sa conception fiable, le WLCA2-LEAS-N contribue à la réduction des risques de défaillance et à l’optimisation des processus de contrôle des machines industrielles.
