Présentation générale du produit WLCA2-LDS-N
Description et caractéristiques principales

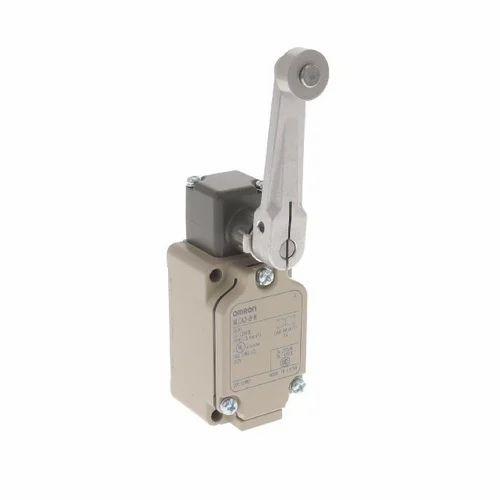

Le WLCA2-LDS-N est un interrupteur de fin de course industriel de la série WL conçu par Omron Automation and Safety. Ce modèle est équipé d’un levier à rouleau, adapté aux applications nécessitant un mécanisme robuste avec un déclenchement précis. Utilisant une technologie à deux circuits à double rupture, cet interrupteur assure une coupure fiable du circuit, ce qui est essentiel dans les environnements industriels exigeants. De plus, il bénéficie d’une construction conforme à la norme IP67 qui garantit une protection élevée contre la poussière et l’eau, rendant ce produit approprié pour une variété de conditions opérationnelles y compris les environnements exposés aux projections d’eau ou à la poussière industrielle.
Ce produit est conforme aux certifications internationales UL, CSA, TUV, EN/IEC et CCC, ce qui facilite son intégration dans des machines destinées à l’exportation. L’indicateur lumineux intégré est basé sur une diode électroluminescente (LED), améliorant la visibilité de l’état de fonctionnement pour les opérateurs. Le levier est équipé d’une douille hexagonale, avec un galet en acier inoxydable type fritté d’un diamètre de 17,5 mm pour une durabilité accrue. Le WLCA2-LDS-N est un composant industriel conçu pour offrir précision, fiabilité et facilité d’installation dans les applications de contrôle de position et de sécurité des machines.
Applications ciblées et avantages pour les professionnels
Destiné principalement aux ingénieurs, installateurs et décideurs industriels, le WLCA2-LDS-N répond à des besoins pointus dans les processus d’automatisation et de contrôle. Sa conception garantit une haute précision dans le suivi de la position mécanique grâce à une répétabilité doublée par rapport aux modèles standards, avec un mouvement de déclenchement minimal d’environ 5°. Son levier à rouleau facilite la détection d’objets en mouvement, en minimisant l’usure mécanique grâce au contact tournant sur le rouleau. Cette propriété en fait un choix idéal pour les applications d’assemblage automatisé, de convoyage, de manutention de matériaux et de robotique industrielle.
Le produit s’avère particulièrement avantageux dans les installations où la sécurité est primordiale, grâce à sa capacité à garantir la coupure du circuit de commande à chaque activation, réduisant ainsi les risques de défaillance. De plus, la conformité aux diverses normes internationales permet d’assurer un haut niveau de fiabilité partout dans le monde, tout en facilitant les démarches de certification pour les systèmes industriels exportés. Enfin, son boîtier robuste et sa résistance à l’environnement en font un interrupteur durable et efficace dans des conditions difficiles, optimisant ainsi la disponibilité des équipements et la continuité des opérations industrielles.
Données techniques détaillées du WLCA2-LDS-N
Caractéristiques électriques et mécaniques principales
Le WLCA2-LDS-N est un interrupteur deux circuits double rupture, offrant une configuration de contact 1a1b (un contact normalement ouvert et un contact normalement fermé). Le levier à rouleau est en acier inoxydable de type fritté, avec un diamètre extérieur de 17,5 mm et une longueur de levier de 38 mm. La construction intègre un indicateur lumineux LED pour signaler visuellement l’état du contact.
Les valeurs clés incluent une force requise pour actionner le côté poussoir (O.F.) de 13,34 N, un angle de déclenchement de 15° ± 5°, avec une durée mécanique d’environ 1,5 million de cycles et une fréquence maximale d’opération de 120 cycles par minute. Le commutateur est conçu pour fonctionner dans une plage de températures opérationnelles allant de -10 °C à +80 °C, et possède une protection IP67 assurant une étanchéité optimale. La connexion électrique s’effectue via des bornes à vis, sans borne de mise à la terre incluse, et le conduit est dimensionné à G1/2.
Tableau récapitulatif des spécifications techniques
| Attribut | Valeur |
|---|---|
| Type d’actionneur | Levier à rouleau |
| Contact | 2 circuits double rupture (1a1b) |
| Force requise pour poussage | 13,34 N |
| Angle de déclenchement | 15° ± 5° |
| Durée de vie mécanique | 1,5 million de cycles |
| Fréquence mécanique max. | 120 cycles/min |
| Plage de température | -10 °C à +80 °C |
| Indice de protection | IP67 |
| Type de borne | Bornes à vis (sans terre) |
| Taille du conduit | G1/2 |
| Indicateur lumineux | LED |
| Matériau du galet | Acier inoxydable type fritté |
| Dimensions galet (Ø × épaisseur) | 17,5 mm × 7 mm |
| Longueur du levier | 38 mm |
| Système de montage | Montage avant/arrière |
| Type d’opération | Snap action (à déclenchement brusque) |
| Fonction | Contact plaqué or sur barre transversale |
Intégration et mises en œuvre dans les environnements industriels
Compatibilité et normes industrielles
Le WLCA2-LDS-N est conçu pour une intégration aisée dans les systèmes industriels grâce à sa conformité aux normes internationales UL, CSA, TUV, EN/IEC et CCC qui couvrent les exigences de sécurité électrique et de performance. Cette conformité permet aux professionnels d’intégrer cet interrupteur dans des équipements exportés sans contraintes majeures au niveau des certifications. Le respect du degré de protection IP67 garantit que le dispositif est adapté aux environnements industriels soumis à des conditions difficiles telles que l’eau, la poussière ou les projections de substances, ce qui est souvent requis dans les secteurs de la fabrication, de l’automobile, et de la robotique.
Le design avec levier à rouleau et le mécanisme à double rupture minimisent le risque de défaillance, assurant ainsi une plus grande fiabilité des processus automatisés. La possibilité de montage en position avant ou arrière offre également une flexibilité d’implantation sur divers types de machines, optimisant l’adaptation selon l’espace disponible ou la configuration des installations. Les dimensions compactes et la qualité de fabrication d’Omron garantissent une durabilité à long terme, indispensable pour les opérations industrielles continue et exigeantes.
Conseils d’installation et d’utilisation professionnelle
Pour les installateurs et les ingénieurs, il est primordial de respecter les spécifications techniques fournies pour assurer un fonctionnement optimal du WLCA2-LDS-N. L’usage de bornes à vis permet une connexion sécurisée des fils électriques, et il est important de vérifier que la taille de conduit G1/2 est correctement utilisée pour protéger les câbles et maintenir l’indice de protection IP67. L’angle d’opération et la force requise doivent être ajustés selon les contraintes mécaniques de la machine pour éviter un déclenchement prématuré ou raté.
Le levier équipé d’un galet en acier inoxydable doit être positionné de façon à ce qu’il entre en contact avec la pièce mobile de manière fiable mais sans forcer excessivement, afin de préserver l’intégrité mécanique du composant et garantir la répétabilité élevée. La LED intégrée facilite la visualisation rapide de l’état de fonctionnement lors des phases de test ou de maintenance. Il est recommandé de procéder à des tests réguliers pour vérifier la précision du déclenchement et éviter tout dysfonctionnement pouvant impacter la sécurité ou la production. Enfin, la robustesse et la précision du WLCA2-LDS-N en font un composant partenaire fiable dans la conception des systèmes automatisés modernes et sûrs.
