Présentation générale du produit VB-2211
Description et usages industriels

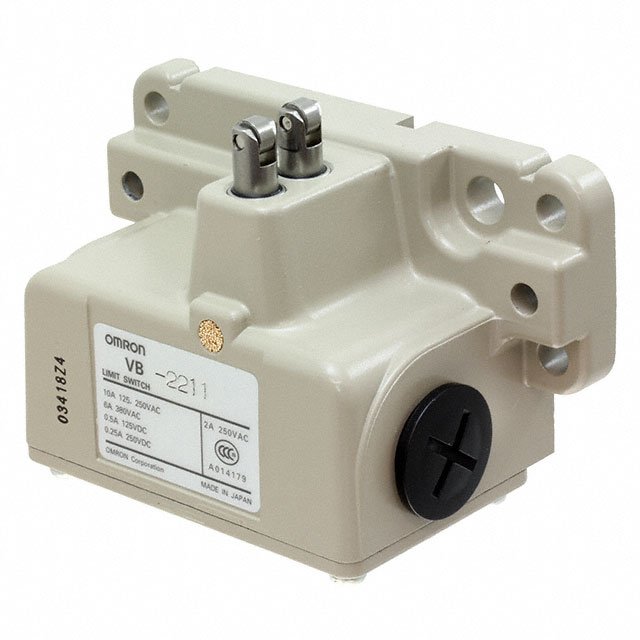

Le VB-2211 est un interrupteur de fin de course multiple développé par Omron, reconnu pour sa robustesse et sa fiabilité dans les environnements industriels. Il intègre plusieurs capteurs de fin de course dans un seul boîtier monobloc, ce qui permet un gain d’espace et une installation simplifiée dans les systèmes automatisés et les machines-outils. Sa conception innovante avec une tête renforcée améliore la solidité et l’étanchéité de l’appareil, offrant une meilleure résistance aux conditions sévères rencontrées sur les lignes de production. Destiné aux ingénieurs, installateurs et décideurs dans le domaine de l’automatisation industrielle, le VB-2211 se prête particulièrement aux applications nécessitant une commande séquentielle précise, telles que les systèmes de transfert et les lignes de convoyeurs.
Caractéristiques fonctionnelles clés
Le VB-2211 fonctionne avec un poussoir à galet (type plongeur à rouleau) qui offre une action mécanique fiable pour la détection de position. Grâce à son filtre à huile intégré, l’interrupteur est capable d’éliminer l’huile ou l’eau éventuellement présents dans le plongeur, ce qui garantit une performance stable et durable même dans des environnements humides ou huileux. Il dispose d’un indice de protection élevé IP67, assurant ainsi une excellente étanchéité contre les poussières et l’immersion temporaire dans l’eau, un critère indispensable pour l’industrie. Conçu pour une utilisation dans une plage de température allant de -10°C à +80°C, ce modèle convient à un large spectre d’installations industrielles, de la machine-outil aux équipements automatisés dans des environnements exigeants.
Données techniques détaillées
Spécifications électriques et mécaniques
Le VB-2211 présente des spécifications techniques adaptées aux exigences des systèmes industriels modernes. Sa durée de vie mécanique est estimée à 5 millions d’opérations, assurant une longévité remarquable pour des processus automatisés à haute fréquence. Le courant nominal peut atteindre 10 A pour des tensions alternatives de 100/125 VAC ou 240/250 VAC, ce qui permet son intégration dans des circuits de commande puissants. La force requise pour actionner le poussoir est de 14,71 N, et le déplacement jusqu’à la commutation de l’interrupteur est de 1,5 mm, assurant une activation précise et fiable.
Dimensions et environnement d’utilisation
Le corps principal du VB-2211 présente une largeur de 68 mm, une profondeur de 58 mm et une hauteur standard de 58 mm, avec une longueur de 98 mm. Son boîtier est en fonte d’aluminium, matériau reconnu pour sa robustesse et sa résistance aux chocs. L’interrupteur est conçu pour un fonctionnement dans des environnements standard, résistants à l’huile et à l’eau. Le type de contact est un pôle simple bidirectionnel, permettant une flexibilité d’intégration dans les multiples configurations industrielles. Ce produit répond aux normes de protection internationales, y compris l’approbation EN/IEC (avec terminal de terre) et la certification CCC, garantissant une conformité aux standards de sécurité et qualité.
| Caractéristique | Valeur |
|---|---|
| Type d’actionneur | Poussoir à galet (plongeur à rouleau) |
| Durée de vie mécanique | 5 000 000 opérations |
| Courant nominal | 10 A |
| Tension nominale | 100/125 VAC, 240/250 VAC |
| Force de fonctionnement | 14,71 N |
| Déplacement pour commutation | 1,5 mm |
| Indice de protection | IP67 |
| Plage de température d’utilisation | -10°C à +80°C |
| Matériau du boîtier | Fonte d’aluminium |
| Type de contact | Pôle simple bidirectionnel |
| Dimensions (L x l x H) | 98 mm x 68 mm x 58 mm |
| Certification | EN/IEC, CCC |
Avantages et intégration dans les systèmes industriels
Performance et fiabilité améliorées
Le VB-2211 se distingue par sa mécanique renforcée et son étanchéité optimisée grâce à sa tête intégrée équipée d’un filtre à huile. Cette conception réduit significativement l’usure causée par l’exposition aux contaminations, prolongeant la durée de vie du produit. En outre, sa capacité à fonctionner dans des conditions difficiles en fait un choix privilégié pour les applications exigeantes, où la fiabilité et la précision de détection sont cruciales. Le corps rigide en fonte d’aluminium apporte une robustesse supplémentaire face aux chocs et vibrations, souvent présentes dans les environnements industriels.
Facilité d’installation et adaptation
Le produit est conçu pour une installation simple et rapide, compatible avec diverses configurations grâce à sa taille standard et son système de fixation côté deux emplacements. Avec sa présence dans un boîtier mono-bloc, il permet une intégration efficace dans les machines-outils, systèmes de convoyage et équipements d’automatisation. Sa résistance à l’huile et à l’eau confirme son aptitude pour les environnements comportant des agents contaminants. De plus, la possibilité d’utiliser différentes variantes du type VB selon le nombre de plongeurs nécessaires confère une grande flexibilité d’adaptation aux besoins spécifiques des installations industrielles. La conformité aux normes internationales facilite son acceptation dans tout projet industriel respectant les standards de sécurité.
