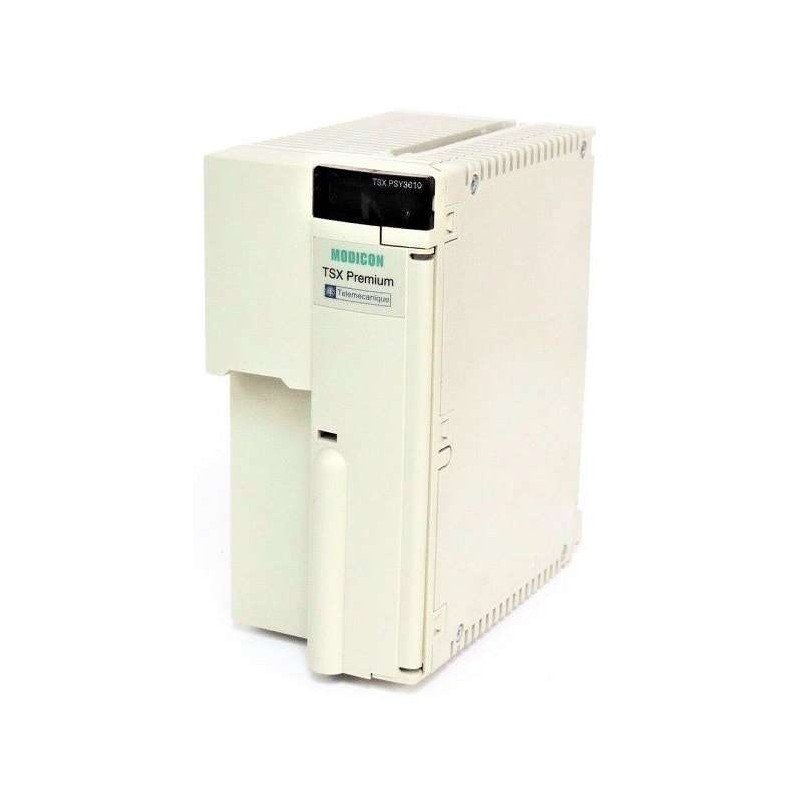

Présentation du module d’alimentation TSXPSY3610M
Caractéristiques générales et usage industriel
Le TSXPSY3610M est un module d’alimentation électrique conçu par Schneider Electric, destiné à la plateforme d’automatisme Modicon Premium. Il fournit une tension continue de 24 Vcc avec un courant maximal de 2700 mA, offrant une alimentation fiable et stable pour les équipements industriels. Ce module est un composant essentiel dans les systèmes d’automatisation industrielle, notamment pour alimenter les automates programmables, les racks, et autres modules périphériques.
Conçu pour un usage professionnel, ce module est adapté aux environnements industriels exigeants. Sa conception robuste avec un indice de protection IP20 garantit une protection contre les contacts involontaires et les corps étrangers, ce qui est crucial pour la sécurité et la durabilité dans les installations industrielles. Il est ainsi utilisé dans divers secteurs industriels où la fiabilité de l’alimentation électrique est un facteur critique pour le bon fonctionnement des lignes de production et des systèmes de contrôle.
Intégration dans les systèmes d’automatisation
Le module TSXPSY3610M s’intègre parfaitement dans les systèmes de la gamme Modicon Premium, une solution reconnue pour la gestion efficace des automatismes industriels. Il assure l’alimentation des modules d’automatisation, notamment les processeurs et les racks, en fournissant une tension précise et un courant adapté aux besoins des équipements connectés.
Ce produit est conçu pour faciliter l’installation et la maintenance dans les environnements industriels. Sa conception en format double module permet un montage facile sur racks standards et extensibles, optimisant ainsi l’espace dans les armoires électriques. Le TSXPSY3610M bénéficie également de la conformité à différentes normes électriques et sécuritaires, ce qui garantit sa compatibilité avec les installations industrielles existantes et futures, tout en offrant un niveau élevé de performance et de sécurité.
Données techniques du module TSXPSY3610M
Spécifications électriques principales
| Caractéristique | Détail |
|---|---|
| Gamme de produit | Plateforme d’automatisme Modicon Premium |
| Type de produit | Module d’alimentation |
| Tension primaire | 24 V CC (19.2…30 V) |
| Courant d’entrée | ≤ 2700 mA à 24 V |
| Courant à l’appel | 150 A à 24 V |
| I²t à l’enclenchement | 20 A².s |
| It à l’enclenchement | 0,5 As |
| Type de protection | Protection surcharge circuit secondaire Protection surtension circuit secondaire Protection contre les courts-circuits circuit secondaire |
| Puissance totale utile au secondaire | 50 W |
| Puissance au secondaire | 19 W à 24 V CC 35 W à 5 V CC |
| Courant sous tension secondaire | 0,6 A à 24 V CC (relais alimentation puissance) 7 A à 5 V CC |
| Marquage | CE |
| Signalisation locale | 1 DEL (vert) pour présence tension (OK) 1 DEL (rouge) pour défaut batterie (BAT) |
| Format du module | Double |
| Poids net | 0,78 kg |
Conditions environnementales et normes
| Caractéristique | Détail |
|---|---|
| Immunité aux micro-coupures | 1 ms |
| Tenue diélectrique | 2000 V primaire/terre 2000 V primaire/secondaire |
| Normes | UL 508 CSA C22.2 No 213 Classe I Division 2 Groupes A, B, C, D 92/31/EEC 73/23/EEC 89/336/EEC CEI 61131-2 CSA C22.2 No 142 93/68/EEC |
| Certifications du produit | DNV LR RINA GL ABS RMRS BV |
| Température ambiante en fonctionnement | 0 à 60 °C |
| Température de stockage | -25 à 70 °C |
| Humidité relative | 10 à 95 % sans condensation (fonctionnement) 5 à 95 % sans condensation (stockage) |
| Altitude de fonctionnement | 0…2000 m |
| Traitement de protection | TC |
| Degré de protection IP | IP20 |
| Degré de pollution | 2 |
Applications et avantages techniques du TSXPSY3610M
Applications dans les environnements industriels
Le TSXPSY3610M est conçu pour assurer une alimentation stable et sécurisée des automates et modules d’automatisation dans les environnements industriels. Grâce à sa capacité à fournir un courant maximum de 2700 mA à 24 V CC, il convient particulièrement aux automates programmables Modicon Premium dans des applications telles que la gestion de lignes de production, les systèmes de convoyage, ou les installations nécessitant un contrôle précis et continu. Sa protection intégrée contre les surcharges, surtensions et courts-circuits sur le circuit secondaire renforce la sécurité de l’installation et prolonge la durée de vie des équipements connectés.
Ce module est également adapté aux environnements présentant des contraintes thermiques et environnementales importantes, grâce à sa large plage de températures de fonctionnement et de stockage, ainsi qu’à son indice de protection IP20. Cette robustesse permet de l’utiliser dans des secteurs comme l’automobile, l’agroalimentaire, ou la gestion des infrastructures industrielles, où la fiabilité de l’alimentation est cruciale pour éviter les interruptions coûteuses.
Avantages techniques et facilitations d’intégration
Le TSXPSY3610M bénéficie d’une conception technique qui facilite l’intégration dans les systèmes industriels complexes. Son format double module optimise l’utilisation de l’espace dans les armoires électriques, un aspect primordial pour les installations industrielles modernes où l’espace est souvent limité.
La présence d’indicateurs LED pour la signalisation locale permet un diagnostic rapide et fiable de l’état de l’alimentation, avec un témoin vert indiquant la présence de tension correcte et un témoin rouge signalant un défaut de batterie. Cette fonctionnalité simplifie la maintenance et la surveillance du système, réduisant les temps d’arrêt et les interventions techniques. De plus, la conformité aux diverses normes internationales garantit une compatibilité optimale et un niveau de sécurité élevé, renforçant la confiance des utilisateurs dans la durabilité et la performance du produit.
