Présentation du processeur unity modicon premium TSXP572634M
Unité de contrôle avancée pour l’automatisation industrielle

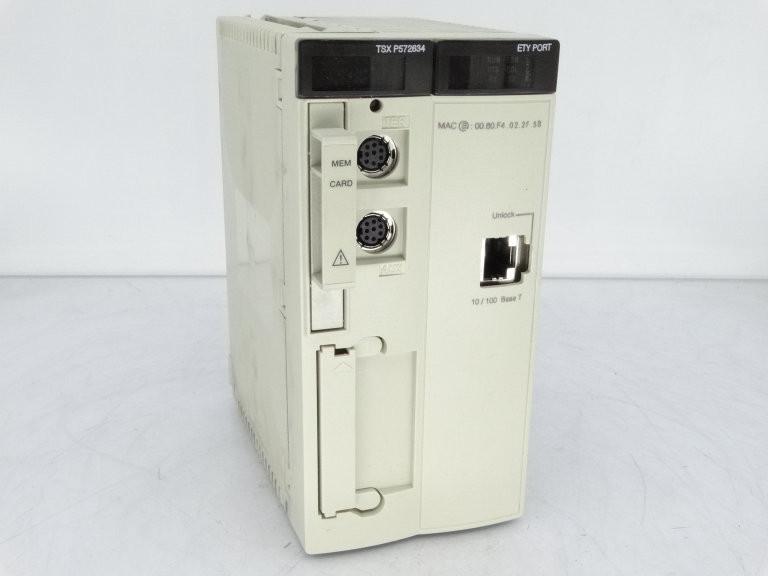

Le TSXP572634M est un processeur puissant de la gamme Modicon Premium, conçu par Schneider Electric pour répondre aux besoins des systèmes d’automatisation industrielle de moyenne à grande échelle. Ce module CPU, basé sur la technologie Unity Pro, offre une capacité remarquable pour gérer des opérations complexes tout en maintenant une communication fluide au sein du système. Adapté pour des configurations jusqu’à 128 emplacements, ce processeur gère efficacement un volume important de données et de commandes, garantissant ainsi la fiabilité et la performance requises dans les environnements industriels exigeants. Son architecture robuste lui permet de superviser l’ensemble de la station PLC, offrant une solution complète pour divers domaines d’application, notamment la production, la gestion d’énergie et le contrôle des processus industriels.
Capacités élevées d’entrées/sorties et flexibilité d’application
Le TSXP572634M se distingue par sa capacité exceptionnelle en termes d’entrées/sorties. Le processeur supporte jusqu’à 1024 entrées/sorties discrètes et 80 entrées/sorties analogiques, permettant une gestion fine et complexe des signaux industriels. Cette grande capacité facilite la prise en charge de tâches variées, allant du contrôle machine simple à l’automatisation de process avancés. Par ailleurs, il dispose de 24 canaux applicatifs spécifiques pour des fonctions dédiées comme le contrôle de mouvement ou la gestion énergétique. Sa capacité à gérer jusqu’à 30 canaux de contrôle de processus, dont 10 boucles simples, le rend idéal pour des applications nécessitant un réglage précis des paramètres tels que la température ou la pression, renforçant ainsi sa polyvalence et son adaptabilité aux exigences métiers les plus pointues.
Données techniques détaillées du TSXP572634M
Caractéristiques technique principales
| Caractéristique | Détail |
|---|---|
| Type de produit | Processeur Unity |
| Plateforme | Modicon Premium |
| Logiciel compatible | Unity Pro |
| Concept | Transparent Ready |
| Nombre de racks | 16 (4/6/8 slots) ou 8 (12 slots) |
| Nombre de slots max. | 128 |
| Capacité entrées/sorties discrètes | 1024 |
| Capacité entrées/sorties analogiques | 80 |
| Canaux applicatifs spécifiques | 24 |
| Canaux contrôle de processus | 10 à 30 (boucles simples) |
| Type de connexion intégrée | 2 liens série mini DIN RS485 non isolés à 19.2 kbit/s, Ethernet TCP/IP RJ45 |
| Port Ethernet | 10BASE-T/100BASE-TX |
| Consommation courante | 1650 mA sous 5 V DC |
| Formats module | Double |
| Poids net | 0.042 kg (0.093 lb US) |
| Marquage | CE |
| Degré de protection IP | IP20 |
| Température opérationnelle | 0 à +60 °C |
Capacités mémoire et performances
| Caractéristique | Détail |
|---|---|
| Mémoire RAM interne | 160 kB pour données sans PCMCIA, extensible à 768 kB pour programmes avec PCMCIA |
| Extension mémoire | Carte PCMCIA de 16 384 kB pour stockage supplémentaire de données |
| Taille maximale des zones d’objets | 64 kB pour différents types de données internes et 8132 %Mi pour bits localisés |
| Structure des applications | 1 tâche rapide, 1 tâche maître, 64 tâches événementielles |
| Temps d’exécution par instruction | De 0,19 µs (opérations booléennes sans PCMCIA) à 2,6 µs (flottants avec/ sans PCMCIA) |
| Nombre d’instructions par milliseconde | 4,76 Kinst/ms (100 % booléen sans PCMCIA) à 2,53 Kinst/ms (mixte booléen et arithmétique avec PCMCIA) |
| Structure système (overhead) | 0,3 ms pour tâche rapide, 1 ms pour tâche maître |
| Signalisation locale | LEDs multiples pour diagnostics et états (RUN, ERR, COL, I/O, TER, STS, RX, TX) |
Connectivité, fonctionnalités avancées et applications professionnelles
Interfaces de communication intégrées
Le processeur TSXP572634M est doté de plusieurs interfaces de communication facilitant son intégration dans des architectures industrielles complexes. Il offre deux liaisons série non isolées RS485, avec connecteurs mini DIN, et un débit de 19,2 kbit/s, pratiques pour les communications point à point ou en réseau local. En complément, il intègre un port Ethernet capable de gérer des connexions 10BASE-T/100BASE-TX, permettant ainsi une communication TCP/IP rapide et fiable avec d’autres équipements automatisés. Cette double option de connectivité confère une grande souplesse pour les applications Transparent Ready, assurant la continuité et la transparence des échanges de données dans l’automatisme.
Applications industrielles ciblées et diagnostic avancé
Le TSXP572634M est conçu pour répondre aux exigences des industries nécessitant une gestion précise et complexe des processus, comme la fabrication, l’énergie ou le transport. Sa capacité à gérer une large quantité d’E/S ainsi que ses fonctions spécifiques pour le contrôle des boucles en font un outil de choix pour des systèmes automatisés sophistiqués. En terme de diagnostic, le module intègre divers voyants LED qui permettent aux techniciens de surveiller en temps réel l’état du processeur, la liaison Ethernet, ou la détection de collisions et d’erreurs. Cette visibilité opérationnelle très poussée minimise les temps d’arrêt et facilite la maintenance proactive des installations, garantissant ainsi une performance optimale sur le long terme.
