Présentation générale du processeur TSXP57203M
Description et contexte d’utilisation

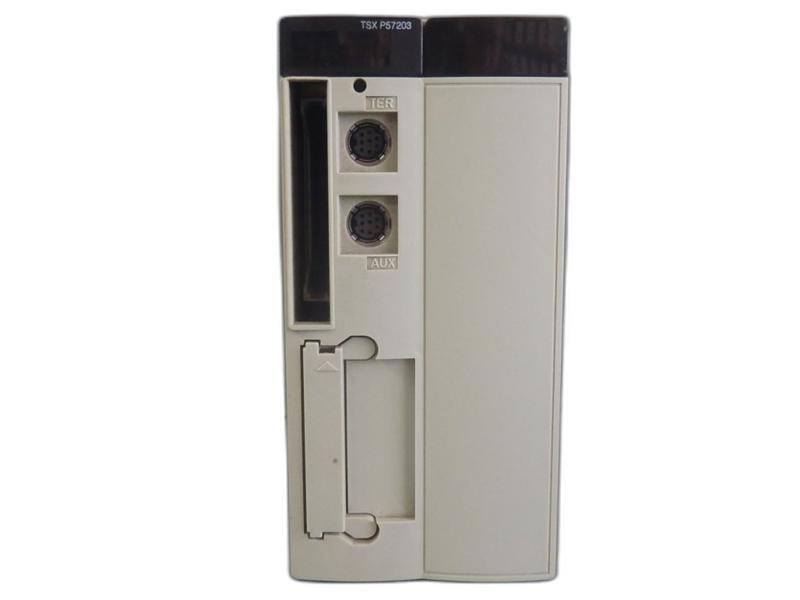

Le module TSXP57203M est un processeur double format PL7 de la gamme Modicon Premium, conçu par Schneider Electric sous la marque Telemecanique. Ce module processeur s’inscrit dans l’univers des automatismes industriels et est destiné à piloter des systèmes complexes d’automatisation. Il assure la gestion de stations automates constituées de modules d’entrées/sorties « Tout ou Rien », modules de sécurité Preventa, modules analogiques et modules métiers. Le module TSXP57203M se distingue par son processeur 5720 double format, qui garantit un traitement rapide et efficace des données, un critère essentiel pour les applications industrielles nécessitant fiabilité et haute performance.
Le module intègre un port terminal Unitelway qui facilite la connexion avec d’autres appareils compatibles, assurant ainsi une communication aisée au sein des architectures industrielles complexes. Grâce à sa conception robuste, il répond aux exigences élevées de secteurs variés tels que l’énergie, les infrastructures critiques ou encore l’industrie manufacturière. Le TSXP57203M est donc un composant clé qui contribue à la performance et à la flexibilité des installations automatisées, offrant aux ingénieurs et intégrateurs une solution technique avancée. Sa compatibilité avec les logiciels de programmation PL7 Junior/Pro permet également une mise en œuvre pratique et adaptée aux besoins métier, renforçant son attrait dans le domaine du contrôle industriel.
Avantages pour les professionnels
Ce module processeur est une réponse technique optimale aux besoins de fiabilité et de performance des systèmes automatisés industriels. Son architecture double format et la capacité de gestion importante des entrées/sorties en font un produit adapté à des applications exigeantes qui nécessitent un contrôle précis et un traitement rapide des données. En intégrant un port terminal Unitelway, le TSXP57203M améliore la communication interne des systèmes d’automatisation, rendant les opérations de surveillance et de pilotage plus fluides.
Pour les professionnels de l’industrie, notamment les ingénieurs et installateurs, ce processeur offre une disponibilité facilitée pour remplacer des équipements défectueux tout en assurant un haut niveau de compatibilité avec les logiciels de programmation PL7. Ce module permet ainsi une continuité opérationnelle et une optimisation du contrôle des processes industriels. Grâce à sa conception en double format et ses options de communication intégrée, le TSXP57203M est un atout majeur dans la conception et la maintenance des systèmes automatisés modernes, contribuant à maximiser l’efficacité et la sécurité des installations.
Données techniques du module TSXP57203M
Caractéristiques principales et capacités
Le module processeur TSXP57203M offre des spécifications techniques avancées répondant aux besoins précis du contrôle industriel. Parmi ses caractéristiques, on note une capacité de gestion des entrées/sorties tout ou rien de 1024 E/S et 80 E/S analogiques. Il dispose également de 24 voies spécifiques et jusqu’à 10 à 30 boucles simples pour les voies de contrôle de process, ce qui lui confère une grande flexibilité d’application. Sa configuration prévoit la connexion en série non isolée via 2 mini DIN femelles à 19,2 kbit/s pour une connectivité adaptée aux réseaux industriels.
La mémoire du module est particulièrement structurée pour supporter des applications complexes : RAM interne avec carte PCMCIA de 48 Kmots pour les données, 48 Kmots pour le programme sans carte PCMCIA, et une carte PCMCIA additionnelle offrant 160 Kmots pour les programmes et 2688 Kmots pour le stockage supplémentaire des données. Ces capacités permettent de traiter des applications avancées avec de larges bases de données internes et des programmes conséquents, adaptés aux environnements d’automation industrielle à haute exigence.
Tableau des spécifications techniques
| Caractéristique | Description |
|---|---|
| Format du module | Double |
| Capacité gestion E/S tout ou rien | 1024 E/S TOR |
| Capacité gestion E/S analogiques | 80 E/S |
| Voies spécifiques application | 24 |
| Voies de contrôle de process | De 10 jusqu’à 30 boucles simples |
| Connexion intégrée | Connexion série non isolée 2 mini DIN femelles 19,2 kbit/s |
| Modules de communication | 1 module de bus domotique, 1 module réseau, 4 modules bus AS-Interface, 1 CANopen |
| Mémoire (avec carte PCMCIA) | 48 Kmots données RAM interne |
| Mémoire (sans carte PCMCIA) | 48 Kmots programme et données RAM interne |
| Carte PCMCIA | 160 Kmots programme, 2688 Kmots stockage supplémentaire |
| Taille maximale zones articles | 30,5 %MWi mots internes, 32 %KWi mots constants, 8132 %Mi bits internes localisés |
| Structure d’application | 1 tâche rapide, 1 tâche maître, 64 tâches événementielles |
| Temps d’exécution par instruction | De 0,19 μs (Booléen sans PCMCIA) à 2,6 μs (virgules flottantes avec ou sans PCMCIA) |
| Nombre d’instructions par milliseconde | De 2,5 Kinst/ms avec PCMCIA à 4,76 Kinst/ms sans PCMCIA |
| Système aérien | 0,35 ms tâche fixe / 1 ms tâche maître |
| Signalisation locale | LEDs pour statut processeur, module E/S, défaut, activité port terminal |
| Consommation électrique | 750 mA à 5 V CC |
| Poids | 0,52 kg |
| Normes et certifications | Conforme CE avec respect des normes CSA, UL, et directives européennes liées à l’automatisme |
Applications et mises en œuvre industrielles
Adaptation aux environnements industriels
Le TSXP57203M est spécifiquement conçu pour répondre aux exigences des environnements industriels modernes, où la complexité et la criticité des systèmes d’automatisation nécessitent des composants fiables et performants. Sa capacité à gérer un grand nombre d’entrées/sorties tout en offrant un temps d’exécution rapide en fait un module idéal pour des secteurs variés comme l’énergie, la production manufacturière, et les infrastructures critiques. Le processeur supporte différents modules d’extension, notamment des modules de bus de terrain (CANopen, INTERBUS, Profibus DP) et des liaisons série adaptées à la communication et au contrôle distribués.
Sa plage de fonctionnement en température ambiante de 0 à 60 °C, associée à des degrés de protection IP20 et un indice de pollution 2, confirme sa robustesse dans des contextes industriels standards. De plus, ce processeur est compatible avec les logiciels de programmation PL7 Junior/Pro, ce qui facilite son intégration dans des environnements de travail existants et l’adaptation des applications. L’optimisation des communications grâce au port Ethernet Modbus/TCP et le gestionnaire de bus Fipio assurent une connectivité avancée, essentielle pour les architectures distribuées et le pilotage de systèmes complexes à plusieurs racks.
Stratégies de mise en œuvre logicielle et évolution
Le TSXP57203M exploite les capacités des licences logiciels PL7 Junior/Pro version V4.5, proposées sous différentes formes adaptées aux besoins des utilisateurs, allant des postes monopostes aux solutions multi-utilisateurs à distance via serveur. Cette modularité logicielle offre un confort d’usage considérable pour la conception, la modification et le diagnostic applicatif, renforçant la productivité et la flexibilité opérationnelle.
La compatibilité logicielle étendue permet également une transition facilitée pour les utilisateurs disposant de processeurs d’anciennes générations. Le TSXP57203M est conçu pour remplacer les processeurs simple format TSX P57 pp0M/pp1M/pp2M sans nécessiter de refonte complète du programme applicatif, bien qu’une mise à jour du logiciel PL7 Pro puisse être nécessaire. Par ailleurs, certains modèles de processeurs Premium de la gamme peuvent migrer vers le logiciel Unity Pro par une mise à jour logicielle, permettant une évolution vers une plateforme plus moderne sans renouvellement matériel, illustrant la pérennité offerte par le TSXP57203M dans les systèmes industriels évolutifs.
