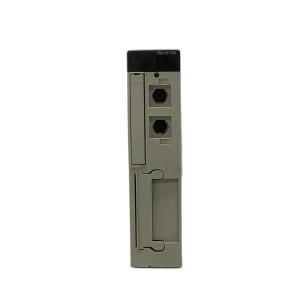

Présentation générale du processeur TSXP57103M
Une solution de contrôle automatisé pour les environnements industriels
Le processeur TSXP57103M, commercialisé par Schneider Electric sous la gamme Modicon Premium, est conçu pour répondre aux exigences des systèmes automatisés industriels. Doté d’un format simple et d’une consommation électrique maîtrisée à 440 mA sous 5 V CC, ce processeur se distingue par sa capacité à intégrer efficacement des applications de contrôle commande diverses. Il s’agit d’un composant essentiel pour les ingénieurs et installateurs qui cherchent à développer ou maintenir des systèmes robustes et performants, notamment dans des contextes industriels exigeants. Sa conception intègre un port terminal Unitelway, facilitant la communication entre les différents modules en rack et assurant la maîtrise des flux d’information au sein de la station automate.
Compatibilité et intégration dans les architectures Modicon Premium
Destiné à être intégré au sein de la famille Modicon Premium, le TSXP57103M garantit une compatibilité optimale avec les autres modules et périphériques de cette gamme. Cette cohérence technique permet d’assurer une modularité ainsi qu’une extensibilité aisées dans les installations. Le processeur supporte plusieurs voies spécifiques pour différentes applications métiers, ce qui le rend adaptable à une large variété de scénarios industriels. Son architecture permet aussi d’assurer une gestion fiable et rapide des données grâce notamment à ses capacités mémoire et à ses performances dans l’exécution des instructions. Le remplacement et la maintenance technique, en contexte professionnel, sont simplifiés grâce à cette intégration harmonieuse au sein de l’écosystème Modicon Premium.
Données techniques et caractéristiques détaillées du TSXP57103M
Spécifications techniques essentielles
Ce processeur de la série Modicon Premium est doté d’une mémoire interne conséquente et d’un ensemble de caractéristiques techniques précises adaptées aux besoins des applications automatisées.
| Caractéristique | Description |
|---|---|
| Consommation électrique | 440 mA à 5 V CC |
| Format du module | Standard |
| Poids du produit | 0,38 kg |
| Capacité RAM interne | 32 K mots pour programme et données (sans carte PCMCIA) |
| Extension mémoire | Carte PCMCIA 64 K mots pour programme, 128 K mots pour données supplémentaires |
| Nombre de voies spécifiques application | 8 |
| Capacité de gestion des E/S | 512 E/S TOR, 24 E/S analogiques |
| Connexion intégrée | Connexion série non isolée 2 mini DIN femelle (19,2 kbit/s) |
| Modules de communication supportés | 1 module réseau, 2 modules bus AS-Interface, 1 CANopen |
| Temps d’exécution par instruction | 0,5 à 44 µs selon type d’instruction et configuration mémoire |
| Normes et certifications | Conforme CE, UL 508, CSA C22.2, IEC 61131-2, etc. |
| Degré de protection IP | IP20 |
| Température de fonctionnement | 0 à 60 °C |
Fonctionnalités et signalisation locale
Le TSXP57103M est équipé d’un système de signalisation local performant, permettant aux professionnels de suivre le fonctionnement et l’état du processeur facilement. Ce système comprend plusieurs LEDs de différentes couleurs :
- LED verte indiquant le fonctionnement normal du processeur (RUN)
- LED rouge signalant un défaut sur le module E/S ou une erreur de configuration (E/S)
- LED rouge pour défaut processeur ou système global (ERR)
- LED jaune indiquant l’activité sur le port de terminal (TER)
Ces indicateurs facilitent le diagnostic rapide et l’intervention pour les équipes de maintenance en milieu industriel. De plus, la structure de l’application permet la gestion de tâches multiples, incluant une tâche maître, une tâche rapide et jusqu’à 32 tâches événementielles, optimisant la flexibilité et la réactivité du système automatisé.
Applications industrielles et avantages du processeur TSXP57103M
Adaptation aux environnements industriels exigeants
Le processeur TSXP57103M est conçu pour évoluer dans des environnements industriels où la robustesse et la fiabilité sont primordiales. Il répond aux normes de sécurité et de compatibilité les plus strictes telles que CE, UL 508 et CSA C22.2, lui permettant d’être déployé dans des installations critiques avec des exigences élevées en matière de certification. Sa capacité à fonctionner dans une plage de température allant de 0 à 60 °C et à supporter un degré de pollution industriel de niveau 2 fait de ce processeur un choix judicieux pour les usines et infrastructures industrielles modernes. De plus, son encombrement réduit et son poids optimisé facilitent son installation et son intégration dans les racks standards.
Optimisation de la communication et gestion des processus automatisés
Grâce à ses interfaces de communication intégrées, notamment le port série Unitelway et la prise en charge de réseaux et bus comme AS-Interface et CANopen, le TSXP57103M offre une excellente interopérabilité avec les équipements industriels existants. Cette connectivité performante garantit une circulation fluide des données entre les modules et permet une orchestration efficace des processus industriels. Les performances en temps réel du processeur, combinées à ses capacités mémoire et à son architecture multitâche sophistiquée, favorisent la gestion précise des opérations automatisées complexes. Cette plateforme permet ainsi aux ingénieurs et décideurs industriels d’optimiser la productivité et la sécurité des installations, tout en facilitant la maintenance et l’évolution des systèmes automatisés.
