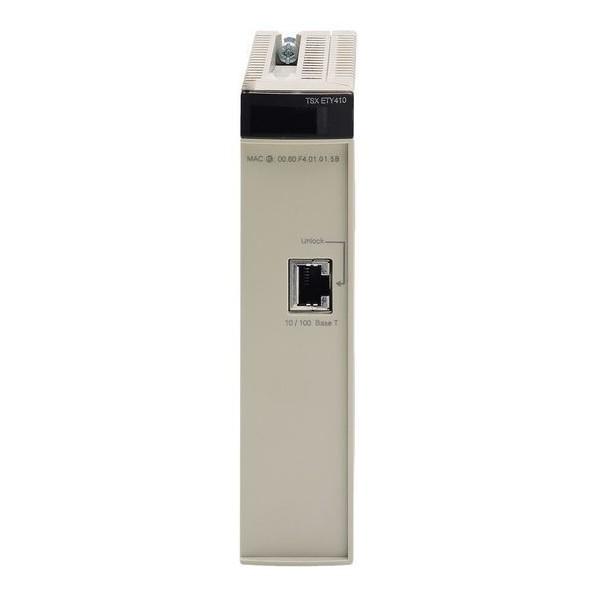

Présentation du module TSXETY4103
Un élément clé pour la communication industrielle Ethernet TCP/IP
Le module TSXETY4103, issu de la gamme Modicon Premium de Schneider Electric, est conçu pour faciliter l’intégration des automates programmables industriels (API) au sein des réseaux Ethernet TCP/IP. Disposant d’une interface de communication RJ45 supportant des vitesses de transmission de 10/100 Mbit/s, ce composant joue un rôle essentiel dans la connectivité industrielle moderne. Sa capacité à supporter le protocole Modbus TCP ainsi que des fonctions avancées, telles que la messagerie SMTP pour l’envoi d’alertes par e-mail, l’agent SNMP pour la gestion réseau et la messagerie Uni-TE, offre une grande polyvalence d’usage. Grâce à son serveur Web de classe B30, il permet d’accéder à un visualiseur de rack ainsi qu’à un éditeur de données via un terminal PC, ce qui améliore la maintenance et la supervision à distance. Ce module est un composant standard conforme aux normes industrielles qui allie robustesse et efficacité, spécialement développé pour répondre aux besoins complexes et exigeants des environnements industriels.
Applications industrielles et intégration
Le TSXETY4103 est destiné aux ingénieurs, installateurs et décideurs industriels qui souhaitent assurer une communication fiable et rapide entre les automates et les réseaux Ethernet. Il s’intègre dans des racks standards avec une alimentation fournie via le rack lui-même, ce qui facilite son installation sans nécessiter une alimentation externe supplémentaire. Son poids léger de 0,34 kg et son format standard permettent une flexibilité dans les configurations matérielles. Grâce au support de jusqu’à 64 connexions simultanées, le module peut gérer des environnements réseau complexes et étendus. Ses voyants LEDs pour la détection de collision, l’état du réseau Ethernet, les erreurs de port et l’activité de transmission/réception offrent une supervision immédiate et efficace du statut opérationnel, ce qui est primordial pour les installations industrielles où la continuité et la fiabilité sont essentielles. Ce module trouve ainsi sa place dans des industries nécessitant des communications Ethernet sécurisées et performantes.
Données techniques détaillées
Caractéristiques principales
Le module TSXETY4103 propose des caractéristiques techniques précises, adaptées aux exigences d’un réseau Ethernet industriel solide et performant. Il fonctionne avec une alimentation de 5 V DC délivrée via le rack, consommant 360 mA, ce qui garantit une consommation énergétique maîtrisée. Classé IP20, il offre une protection contre les corps solides de taille supérieure à 12,5 mm, assurant sa durabilité dans un environnement industriel. Le respect des normes industrielles telles que CSA 1010-1, FM Class 1 Division 2 pour les groupes A, B, C et D, EN 61131-2 et UL 508 certifie la conformité et la sécurité du module pour différentes applications industrielles. Ce dispositif est marqué CE, assurant la conformité aux réglementations européennes. Sa capacité à gérer efficacement la bande passante et son support étendu pour des protocoles industriels confirme son aptitude aux tâches critiques de contrôle et d’automatisation industrielle.
Tableau des spécifications techniques
| Spécification | Détail |
|---|---|
| Interface physique | RJ45 Ethernet 10/100 Mbit/s |
| Protocoles supportés | Modbus TCP, Uni-Telway, SMTP (alertes e-mail), SNMP |
| Serveur Web | Classe B30 (Transparent Ready) |
| Nombre maximum de connexions | 64 connexions simultanées |
| Alimentation | 360 mA à 5 V DC via le rack |
| Poids | 0,34 kg |
| Format | Module standard pour rack |
| Degré de protection | IP20 |
| Normes | CSA 1010-1, FM Class 1 Division 2 groupes A, B, C, D, EN 61131-2, UL 508 |
| Signalisation locale | LEDs pour collision, état réseau, erreur port, activité TX/TR |
| Marquage | CE |
| Compatibilité produit | PL7 Pro, Unity Pro |
Avantages et impact durable du produit
Avantages techniques et fonctionnels
Le module TSXETY4103 offre une efficacité remarquable dans la gestion des communications Ethernet pour systèmes industriels. Sa compatibilité avec des outils de développement tels que PL7 Pro et Unity Pro facilite son intégration dans des projets de contrôle automatisé existants. Les fonctionnalités avancées supportées, telles que la numérisation des entrées/sorties (I/O scanning), la gestion de la bande passante ainsi que la présence d’un serveur Web intégré, offrent aux professionnels une grande maîtrise sur la communication et la supervision réseau. La signalisation locale à l’aide de LED permet un diagnostic rapide, ce qui est crucial dans des environnements industriels pour minimiser les temps d’arrêt. En outre, la capacité à supporter jusqu’à 64 connexions simultanées confère au module une aptitude à gérer des architectures réseaux complexes avec fiabilité.
Impact environnemental et démarche durable
Choisir un produit comme le TSXETY4103 ne se limite pas seulement à ses performances techniques, c’est aussi un engagement vers une utilisation responsable des ressources. Sur les plateformes proposant ce module dans un état reconditionné, il est mis en avant que l’acquisition d’équipements électroniques restaurés permet une réduction importante de la consommation de ressources naturelles, d’énergie et d’émissions de CO2 liés à la fabrication de produits neufs. Cette démarche circulaire participe à la réduction de l’empreinte écologique industrielle. Pour les entreprises industrielles, c’est une opportunité d’allier performance technologique et responsabilité environnementale. En plus de sa fiabilité et robustesse, ce module accompagne une politique d’économie circulaire, valorisant le réemploi et la durabilité des installations. Ainsi, le TSXETY4103 représente un choix avisé en termes d’efficacité opérationnelle et de développement durable dans les infrastructures industrielles d’aujourd’hui et de demain.
