Présentation générale du module de sorties numériques TSXDSY16R5
Description fonctionnelle et cadre d’utilisation

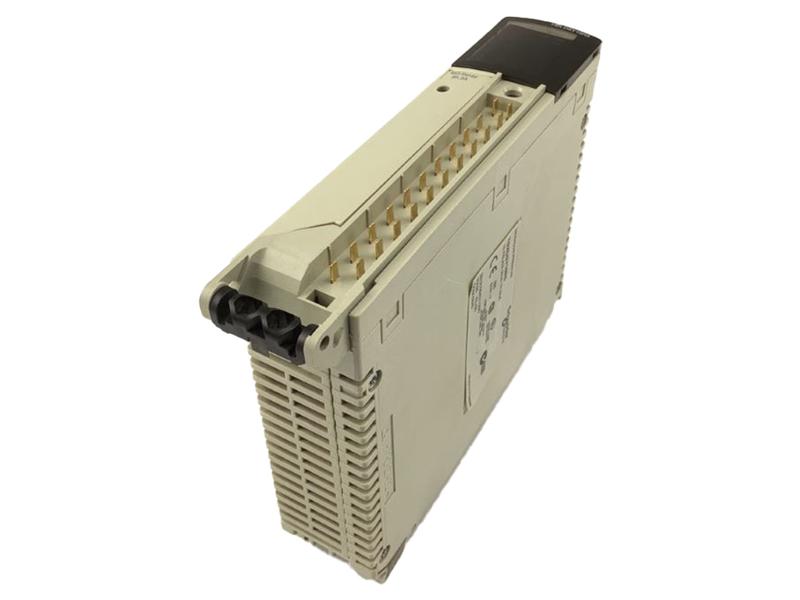

Le TSXDSY16R5 est un module de sorties numériques reconnu dans le domaine de l’automatisation industrielle, appartenant à la gamme Modicon Premium de Schneider Electric. Ce module est spécialement conçu pour offrir une interface fiable et robuste entre les automates programmables industriels (API) et les actionneurs, permettant ainsi le contrôle efficace de processus automatisés. Il intègre 16 sorties TOR (tout ou rien) qui fonctionnent sous le principe de relais, adaptés pour gérer diverses charges électriques. Destiné aux environnements industriels exigeants, ce module trouve sa place dans des applications variées, incluant la gestion des systèmes de production, la commande de machines, ainsi que la coordination de dispositifs électriques variés à travers une interface standardisée et protégée.TSXDSY16R5 se positionne ainsi comme un composant essentiel pour les ingénieurs et installateurs à la recherche d’un outil performant garantissant la compatibilité et la sécurité dans les architectures d’automatisation.
Avantages clés et positionnement technologique
Le module TSXDSY16R5 se démarque par son intégration aisée dans les systèmes Modicon Premium, facilitant la montée en compétence des équipes grâce à une compatibilité éprouvée avec les normes industrielles internationales telles que EN/IEC 61131-2. De plus, son type de sorties relais non protégées garantit une souplesse d’utilisation pour diverses configurations de commande électrique, tout en assurant une isolation galvanique efficace entre la partie commande et les charges extérieures. Ce module présente une conception standard qui simplifie l’installation et la maintenance dans les armoires électriques industrielles, répondant aux besoins des professionnels exigeant robustesse, fiabilité et conformité technique au sein de leur infrastructure automatisée.
Données techniques détaillées du TSXDSY16R5
Caractéristiques électriques et mécaniques
Le TSXDSY16R5 est conçu pour supporter un courant thermique conventionnel (Ith) de 3 A par sortie, offrant un contrôle précis des charges avec un temps de réponse approprié aux applications industrielles. Chaque sortie est équipée sous la forme d’un contact relais de type 1 \ »F\ » et comporte des protections contre les surtensions : en courant continu, la protection est réalisée par diode de décharge sur chaque préactionneur; en courant alternatif, elle est assurée par un circuit RC et des MOV (varistances) (ZNO). Pour la protection contre les surcharges et courts-circuits, un fusible externe à fusion rapide est requis par voie ou groupe de voies, garantissant la sécurité et la durabilité de l’installation. Le module présente une résistance d’isolement supérieure à 10 MΩ sous 500 V et une puissance dissipée calculée selon la formule 0,25 W + 0,2 W par sortie active (état 1).
Normes, conditions environnementales et caractéristiques mécaniques
| Propriété | Détail technique |
|---|---|
| Gamme de produits | Plateforme d’automatisme Modicon Premium |
| Nombre de sorties numériques | 16 |
| Type de sortie numérique | Relais non protégé |
| Tension de sortie | 12 à 24 V CC (conforme EN/IEC 61131-2), 24 à 240 V CA (conforme EN/IEC 61131-2) |
| Consommation électrique | 135 mA à 24 V DC, 80 mA à 5 V DC |
| Format du module | Standard |
| Poids | 0,38 kg |
| Tenue diélectrique | 2000 V, 50/60 Hz, 60 secondes |
| Degré de protection | IP20 |
| Degré de pollution | 2 |
| Étendue température fonctionnement | 0 à 60°C |
| Température de stockage | -25 à 70°C |
| Humidité relative | 10 à 95% sans condensation en fonctionnement, 5 à 95% sans condensation en stockage |
| Altitude de fonctionnement | 0 à 2000 m |
| Normes | 73/23/EEC, IEC 61131-2, UL 508, CSA C22.2 N°213 Classe I Division 2 Groupe B, C, A, D, 92/31/EEC, 89/336/EEC, 93/68/EEC |
| Certifications | BV, RINA, LR, ABS, RMRS, GL, DNV |
| Raccordement électrique | Bornier à vis |
| Code EAN | 3389110725834 |
La durabilité électrique du module est exceptionnelle, avec une espérance de vie électrique allant jusqu’à 5 millions de cycles pour des charges inductives et résistives variées, ce qui atteste de la robustesse de ses composants pour un usage industriel intensif et prolongé.
Intégration et applications professionnelles du TSXDSY16R5
Intégration dans les systèmes d’automatisation industrielle
Le TSXDSY16R5 est parfaitement adapté à une intégration dans les architectures d’automatisation basées sur la gamme Modicon Premium de Schneider Electric. Sa conception modulaire et standardisée permet une installation aisée dans les armoires électriques industrielles, où il vient compléter les fonctionnalités des automates programmables (API) en offrant un contrôle fiable et précis des sorties numériques. Ingénieurs et techniciens peuvent ainsi optimiser le pilotage d’équipements variés, allant des moteurs et actionneurs simples aux systèmes complexes nécessitant une gestion centralisée de multiples signaux ON/OFF. La compatibilité avec les protocoles et normes industrielles assure une interopérabilité maximale avec d’autres équipements dans des lignes de production ou installations automatisées sophistiquées.
Domaines d’application professionnels
Utilisé principalement dans le secteur industriel, le module TSXDSY16R5 s’adresse aux décideurs et installateurs cherchant à garantir la fiabilité des systèmes de commande dans des environnements exigeants. Il sert notamment dans les domaines suivants :
- Automatisation des processus industriels : commande des chaînes de production, activation des systèmes d’éclairage et de signalisation, gestion des vannes et moteurs.
- Applications dans les industries manufacturières, traitement de l’eau et des déchets, énergie, et fabrication automobile.
- Installation dans des systèmes électriques où les besoins de commutation sécurisée de charges électriques sont essentiels.
- Intégration dans des architectures modulaires permettant l’évolution progressive des systèmes automatisés.
Ce module constitue donc une pièce clé pour assurer l’efficacité et la sécurité des processus automatisés au sein d’installations industrielles diverses, répondant aux exigences de fonctionnement en continu et à haute performance.
