Présentation générale du module TSXDMZ28DT
Description et fonctionnalité du module TSXDMZ28DT

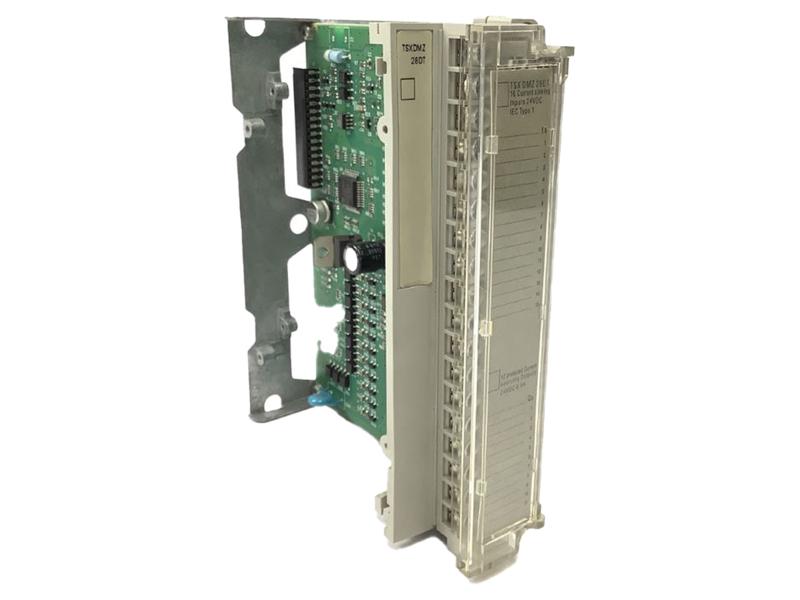

Le module TSXDMZ28DT, conçu par Schneider Electric sous la gamme Modicon TSX Micro, est un équipement industriel destiné à la gestion des entrées et sorties numériques dans les environnements automatisés. Ce module statique numérique CC est particulièrement adapté aux applications industrielles nécessitant une fiabilité et une robustesse éprouvées. Il offre une combinaison de 16 entrées numériques TOR (Tout Ou Rien) et 12 sorties numériques TOR, toutes fonctionnant avec une tension logique de 24 V CC. Chaque sortie est capable de fournir un courant jusqu’à 0,5 A, permettant ainsi un contrôle efficace des actuateurs et autres composants électroniques. Le TSXDMZ28DT se monte facilement via un bornier à vis, ce qui facilite le câblage et l’intégration dans les armoires industrielles. Ce module est reconnu pour sa polyvalence dans la commande de processus industriels, particulièrement dans les secteurs où la gestion précise et rapide des signaux numériques est cruciale.
Avantages techniques et cadre d’utilisation
La conception du TSXDMZ28DT reflète les exigences des environnements industriels modernes. Il est capable de gérer de multiples signaux d’entrée et sortie avec une grande réactivité, assurant un pilotage efficace des équipements de production. Sa compatibilité avec les automates programmables de la gamme Modicon TSX Micro en fait une solution modulaire et évolutive. Ce module convient parfaitement pour des applications variées telles que le contrôle de lignes de production, la gestion de systèmes de convoyage, ou encore l’automatisation de machines dans l’industrie automobile, agroalimentaire ou logistique. Le TSXDMZ28DT est conçu pour une installation en armoire industrielle, où sa robustesse et ses protections intégrées garantissent une opération fiable même dans des conditions électriques exigeantes. Grâce à sa capacité à intégrer 16 entrées et 12 sorties sur un seul module, il optimise l’espace tout en offrant une fonctionnalité complète pour le contrôle et la supervision des processus automatisés.
Données techniques du module TSXDMZ28DT
Caractéristiques électriques et physiques
| Caractéristique | Détail |
|---|---|
| Entrées | 16 entrées TOR 24 V CC, courant d’entrée typique 7 mA, résistance d’entrée 3,4 Ohm |
| Sorties | 12 sorties TOR 24 V CC avec courant maximal 0,5 A par sortie |
| Alimentation | 24 V CC compatible avec gamme Modicon TSX |
| Protection des sorties | Protection contre les surtensions via diode Zener, protection court-circuit par limiteur de courant et disjoncteur électronique |
| Impédance d’entrée | 3,4 Ohm (entrée résistive) |
| Temps de réponse | <= 0,5 ms sortie de phase 1 à 0 et 0,1 à 7,5 ms entrée entre phases |
| Fréquence de commutation | < 0,6/LI² Hz |
| Dimensions et poids | Poids environ 0,425 kg ; montage sur bornier à vis |
| Normes | Conforme CEI 1131-2 Type 1 |
Protection et compatibilité
Le module TSXDMZ28DT intègre plusieurs dispositifs de protection essentiels pour assurer la longévité et la sécurité des opérations dans un environnement industriel. Chaque sortie est équipée d’une protection contre les surtensions par diode Zener, limitant ainsi les risques liés aux pics de tension pouvant endommager le module ou les équipements associés. Une protection électronique contre les courts-circuits est également présente, combinant un limiteur de courant et un disjoncteur électronique automatique, permettant d’isoler rapidement les anomalies sans compromettre la sécurité du système global. En matière de polarité, le module est protégé par une diode inversée sur l’alimentation électrique, évitant les risques liés à une inversion accidentelle de branchement. Cette robustesse fait du TSXDMZ28DT un composant fiable, apte à être intégré dans les architectures d’automates programmables Schneider Electric, garantissant ainsi une compatibilité optimale au sein des systèmes de contrôle et d’automatisation industrielle les plus répandus.
Installation et intégration en milieu industriel
Mise en œuvre et raccordement
Le TSXDMZ28DT est conçu pour une installation simple et efficace. Il se fixe dans des armoires industrielles grâce à son format compact et son bornier à vis qui facilite les connexions des capteurs et actionneurs externes. La connexion rapide et sécurisée de 16 entrées TOR et 12 sorties TOR via le bornier permet une installation professionnelle adaptée aux exigences de câblage industriel. La compatibilité avec les autres modules de la gamme Modicon TSX Micro simplifie l’extension ou le remplacement dans les architectures existantes, réduisant ainsi les temps d’arrêt et les interventions de maintenance. Pour l’intégration, l’utilisation d’outils comme le logiciel PL7 de Schneider Electric permet une configuration précise des paramètres et un pilotage efficace des séquences automatisées. Cette intégration logicielle est essentielle pour exploiter pleinement les capacités du module dans des applications complexes.
Avantages en performance et fiabilité dans l’industrie
Grâce à ses caractéristiques techniques avancées, le TSXDMZ28DT offre une performance élevée dans la gestion des signaux numériques industriels. Sa capacité à traiter rapidement et précisément jusqu’à 28 points d’entrée/sortie facilite le contrôle simultané de plusieurs équipements, ce qui est indispensable dans les processus automatisés nécessitant une synchronisation rigoureuse. Le module bénéficie d’une robustesse adaptée aux conditions industrielles difficiles, incluant des protections internes contre les surtensions, courts-circuits et inversions de polarité. Cette résilience contribue à minimiser les risques d’arrêt et garantit une disponibilité maximale des installations. Par ailleurs, sa conception conforme aux normes internationales CEI confère une assurance supplémentaire quant à la qualité et à la sécurité des opérations dans les environnements industriels exigeants. Le TSXDMZ28DT est ainsi une solution fiable et performante pour les ingénieurs, installateurs et décideurs industriels cherchant à optimiser leurs systèmes d’automatisation avec un matériel éprouvé et adaptable.
