Présentation générale du module TSXCTY2A
Fonctionnalités et utilisations principales

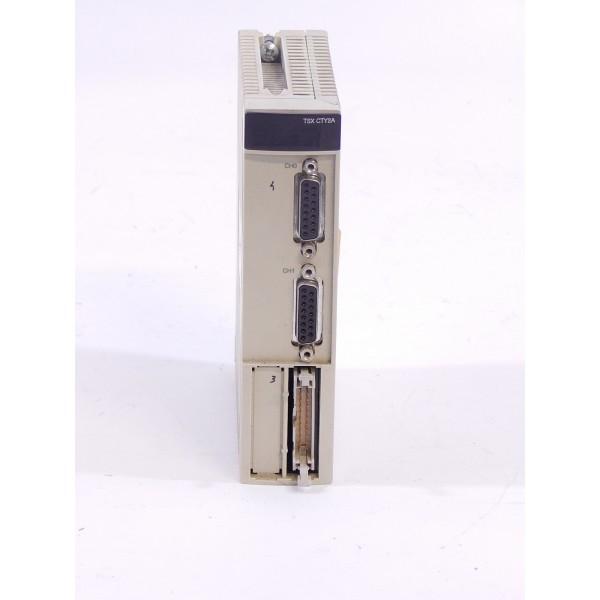

Le module TSXCTY2A de Schneider Electric est un module de comptage à 2 canaux de la gamme Modicon Premium, conçu pour répondre aux besoins exigeants des applications industrielles. Ce module est spécialisé dans la mesure précise des débits et fréquences grâce à ses deux voies intégrées pouvant fonctionner jusqu’à 40 kHz. Il est adapté pour une utilisation dans des environnements industriels variés, assurant fiabilité et performance constante. Sa capacité à gérer des entrées de capteurs et codeurs en fait un élément clé dans les systèmes automatismes et de contrôle industriel. Le TSXCTY2A s’intègre aisément dans des racks standard, facilitant ainsi son installation et son remplacement.
Applications industrielles et contexte d’emploi
Ce module trouve sa place dans différentes configurations industrielles incluant le contrôle de machines, la lecture de capteurs rapides et la gestion de compteurs à haute fréquence. Son double canal permet une surveillance simultanée et indépendante, ce qui est particulièrement intéressant pour les systèmes nécessitant un suivi précis des processus. Par exemple, il peut être utilisé pour des comptages rapides dans l’industrie manufacturière ou automatique, ainsi que pour l’intégration avec des automates programmables Modicon afin de piloter et contrôler des opérations complexes. Sa robustesse et son efficacité en font un choix privilégié pour les ingénieurs et décideurs industriels souhaitant optimiser leurs installations.
Données techniques détaillées du TSXCTY2A
Caractéristiques électriques et performances
Le TSXCTY2A fonctionne avec des tensions d’entrée spécifiques, notamment 24 V CC pour les détecteurs de proximité 2/3 fils PNP/NPN et 5 V CC pour les entrées codeurs. Sa consommation électrique est de 280 mA à 5 V CC et 30 mA à 24 V CC. Il assure un comptage rapide avec une fréquence maximale de 40 kHz. Le module garantit une réponse rapide avec un temps de réponse inférieur à 2,5 ms. Il est également équipé de protections intégrées pour les surcharges, courts-circuits et surtensions, incluant diode Zener et diodes inverses pour la protection de l’alimentation.
Présentation structurée des spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Nombre de canaux | 2 |
| Fréquence de comptage maximale | 40 kHz |
| Tension d’entrée | 24 V CC (détecteurs), 5 V CC (codeurs) |
| Consommation | 280 mA à 5 V CC, 30 mA à 24 V CC |
| Courant de sortie nominal | 0,5 A |
| Température de fonctionnement | 0 à 60 °C |
| Poids | 0,32 kg |
| Type de raccordement | Connecteurs HE-10 20 broches et SUB-D 15 broches |
| Signalisation locale | 2 LEDs vert pour fonctionnement, 2 LEDs rouges pour défauts |
Intégration technique et compatibilité
Compatibilité des entrées et connectique
Le module TSXCTY2A est compatible avec plusieurs types d’entrées numériques, incluant les détecteurs de proximité 2/3 fils PNP/NPN ainsi que les codeurs incrémentaux 5 V DC RS422 ou 10 à 30 V Totem pole. Il prend en charge les logiques d’entrée positives conformément aux standards industriels. La connectique se fait via un connecteur HE-10 20 broches et deux connecteurs SUB-D 15 broches qui facilitent le câblage précis des signaux d’entrée et sorties ainsi que l’alimentation. Cette configuration garantit une intégration simple dans les systèmes automatisés existants.
Fonctionnalités avancées et diagnostics
Ce module intègre un système de signalisation locale avec plusieurs LED pour indiquer l’état de fonctionnement, les défauts internes ou externes, et la disponibilité des diagnostics pour chaque canal. Cela permet un suivi rapide du statut du module en exploitation et facilite la maintenance prédictive ainsi que la vérification des performances de la machine. De plus, il supporte la préselection, la validation et la capture d’état sur chaque voie, ce qui améliore le contrôle précis des comptages et réduit les risques d’erreur dans les processus industriels.
