Présentation du module d’entrées analogique TSXAEY1600
Description générale et applications industrielles

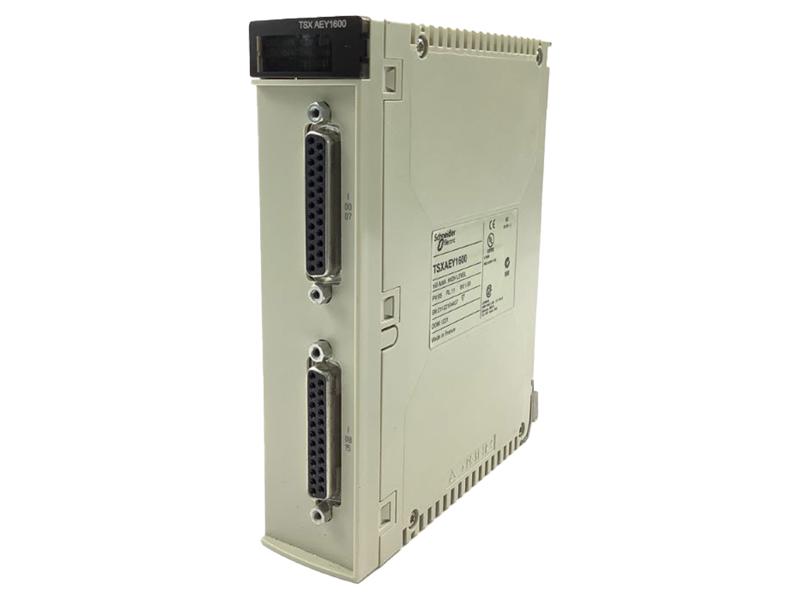

Le TSXAEY1600 est un module d’entrées analogiques conçu par Schneider Electric dans le cadre de la gamme Modicon Premium. Ce module offre 16 entrées multigamme, ce qui le rend particulièrement adapté aux environnements industriels nécessitant une collecte précise et fiable des signaux analogiques issus de capteurs variés. Le module prend en charge différentes plages de tension et courant pour les entrées analogiques, offrant ainsi une grande flexibilité d’intégration dans divers systèmes automatisés.
Destiné principalement aux ingénieurs, installateurs et décideurs du secteur industriel, le TSXAEY1600 assure la compatibilité avec des signaux de courant entre 0…20 mA et 4…20 mA, ainsi que des signaux de tension incluant ±10 V, 0…10 V, 0…5 V et 1…5 V. Cette polyvalence lui permet de s’adapter aux besoins spécifiques de plusieurs types d’applications, notamment la gestion de processus automatisés, la surveillance de machines, et le contrôle industriel avancé. Le module sert d’interface entre les capteurs analogiques et l’automate programmable, garantissant une conversion efficace et précise des données pour un traitement optimal.
Caractéristiques fonctionnelles et avantages clés
Le TSXAEY1600 permet un fonctionnement multitâche de haut niveau, ce qui signifie qu’il peut gérer efficacement de multiples tâches de lecture simultanées sans compromettre la performance du système. Ce module est équipé de deux connecteurs SUB-D 25 contacts pour un raccordement électrique simple et sécurisé. Cette conception facilite l’intégration dans un rack Modicon standard et assure une robustesse adaptée aux environnements industriels sévères.
Les ingénieurs apprécieront la précision et la fiabilité du module, notamment grâce à une résolution de conversion analogique/numérique de 12 bits qui garantit un traitement précis des signaux entrants. La compatibilité avec un large éventail de types de signaux et la protection intégrée contre les surtensions et surintensités renforcent la sécurité et la longévité des installations. Le TSXAEY1600 est ainsi un composant essentiel pour les systèmes d’automatisation où la qualité des données d’entrée conditionne la performance globale du contrôle industriel.
Données techniques détaillées du module TSXAEY1600
Caractéristiques électriques et mesures
Le TSXAEY1600 supporte 16 entrées analogiques multigamme, couvrant des plages de courant et de tension variées, ce qui lui confère une grande adaptabilité pour capter différents types de signaux industriels. La conversion analogique/numérique est réalisée sur 12 bits, ce qui permet une lecture précise et fiable des données. Le module dispose d’une erreur de mesure très faible, notamment :
- 0,1 % de l’échelle à 25 °C pour les tensions ±10 V, 0…10 V, 0…5 V et 1…5 V;
- 0,16 % de l’échelle à 25 °C pour les courants 0…20 mA et 4…20 mA;
- des variations légèrement plus élevées en température (0 à 60 °C) qui restent neutres pour la précision (0,13 % pour la tension et 0,32 % pour le courant).
Pour garantir une excellente isolation et sécurité, le module offre une isolation de 1000 Vrms entre les voies et le bus ainsi qu’entre les voies et la terre. Cette isolation est critique pour éviter les interférences et protéger les équipements sensibles connectés.
Tableau des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Nombre d’entrées | 16 entrées analogiques multigamme |
| Types de signal | Courant 0…20 mA, 4…20 mA; Tension ±10 V, 0…10 V, 0…5 V, 1…5 V |
| Conversion A/N | 12 bits |
| Erreur de mesure (à 25 °C) | 0,1 % pour tension, 0,16 % pour courant |
| Isolation | 1000 Vrms entre voies/bus et voies/terre |
| Protection contre surtensions | -15 –15 V à phase 0, -30 –30 V à phase 1, résistance 250 kOhm |
| Raccordement électrique | 2 connecteurs SUB-D 25 |
| Consommation électrique | 270 mA à 5 V CC |
| Température de fonctionnement | 0 à 60 °C |
| Humidité relative | 10 à 95 % sans condensation |
| Poids | 0,34 kg |
| Norme | CEI 1131 |
| Indice de protection | IP20 |
Intégration et utilisation en environnement industriel
Compatibilité et montages avec la gamme Modicon Premium
Le TSXAEY1600 est conçu pour s’intégrer parfaitement au sein des systèmes d’automatisation basés sur la gamme Modicon Premium de Schneider Electric. Grâce à son format standard, ce module se monte aisément sur les racks Modicon, facilitant ainsi son installation et son remplacement dans les infrastructures existantes. Les connecteurs SUB-D 25 assurent une connexion fiable et standardisée avec les autres dispositifs et automates programmables.
Il peut être combiné avec d’autres modules Modicon pour créer des configurations personnalisées répondant aux besoins spécifiques d’une installation automatisée. Cette modularité est un avantage majeur pour les projets industriels en évolution, permettant d’ajouter ou de modifier des capacités d’entrée analogique sans devoir remplacer l’ensemble du système. Le module TSXAEY1600 est un composant clé pour les applications qui requièrent une haute précision et une grande fiabilité dans la lecture des données analogiques.
Conditions environnementales et robustesse
Le module TSXAEY1600 est robuste et adapté aux environnements industriels exigeants. Il fonctionne dans une plage de températures étendue de 0 à 60 °C, avec une résistance à l’humidité relative allant jusqu’à 95 % sans condensation, garantissant ainsi une performance stable même dans des conditions ambiantes difficiles. Son indice de protection IP20 protège les composants internes contre les objets solides de plus de 12 mm, ce qui est adapté aux tableaux et armoires industrielles avec un environnement contrôlé.
Par ailleurs, le TSXAEY1600 bénéficie de certifications multiples (BVG, GL, LR, DNV, RINA, ABS, RMRS), attestant de sa conformité aux normes de sécurité et de qualité internationales. Ses protections internes contre les surtensions et surintensités renforcent la sécurité des installations et assurent une longue durée de vie du module ainsi que des équipements connectés. Ces caractéristiques en font un choix fiable et durable pour les professionnels qui cherchent une solution d’entrées analogiques performante et sécurisée dans leurs systèmes d’automatisation industrielle.
