Présentation générale du TSX4740
Un élément clé des systèmes d’automatisation industrielle

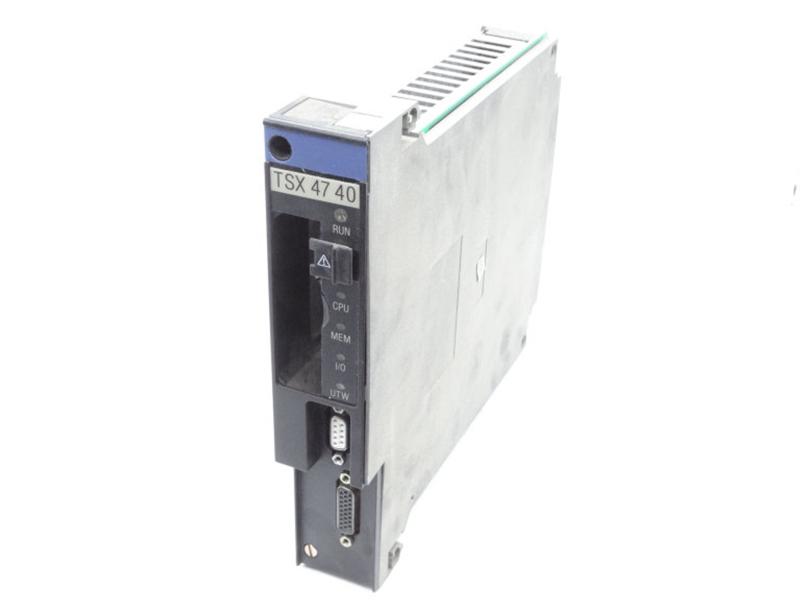

Le TSX4740 est un module processeur CPU développé par Schneider Electric, anciennement connu sous la marque Telemecanique. Ce module est conçu pour la plateforme d’automatisation Modicon TSX 47, un système largement utilisé dans le domaine industriel pour le contrôle et la gestion des processus automatisés. En tant que cœur de ce système logique programmable (PLC), le TSX4740 gère l’exécution des programmes de contrôle, assurant la coordination des équipements industriels. Malgré le fait qu’il soit discontinué par son fabricant, ce module reste une référence fiabilisée, apprécié pour sa robustesse et sa compatibilité avec divers environnements industriels.
Utilité et domaines d’application
Le TSX4740 est destiné aux professionnels de l’industrie tels que les ingénieurs, installateurs et décisionnaires qui souhaitent intégrer un module CPU performant dans leurs installations. Il convient particulièrement aux applications nécessitant un contrôle précis et efficace, telles que le contrôle des machines, la régulation des procédés industriels et l’automatisation des bâtiments. Sa conception modulaire permet une intégration flexible dans des configurations variées, facilitant l’expansion du système par l’ajout de modules complémentaires. C’est un choix judicieux pour les environnements où la simplicité d’utilisation et la fiabilité sont primordiales, tout en disposant d’une solution programmable compatible avec plusieurs langages dont Ladder Logic et Function Block Diagram.
Données techniques du TSX4740
Caractéristiques techniques détaillées
Le TSX4740 repose sur une architecture matérielle solide, intégrant un microprocesseur Motorola 68030 cadencé à 33 MHz. Cette performance lui permet de traiter efficacement les données et exécuter les instructions nécessaires au contrôle industriel. Le module dispose d’une mémoire configurable avec 512 Ko de RAM pour le traitement en temps réel et 256 Ko de mémoire flash pour le stockage des programmes et des données. Cet équilibre mémoire assure une capacité suffisante pour des applications de complexité moyenne, tout en garantissant la persistance des données importantes en cas d’arrêt.
Tableau récapitulatif des spécifications
| Caractéristique | Valeur |
|---|---|
| Fabricant | Schneider Electric (Telemecanique) |
| Modèle | TSX4740 |
| Processeur | Motorola 68030, 33 MHz |
| Mémoire RAM | 512 Ko |
| Mémoire Flash | 256 Ko |
| Ports de communication | 2 ports RS-232, 1 port CAN |
| Support d’extension | Jusqu’à 4 modules d’extension |
| Alimentation | 24 V DC |
| Poids | Environ 2.6 lbs (1.18 kg) ou 7990 g selon source |
| Usage | Module CPU pour PLC Modicon TSX 47 |
Fonctionnalités et avantages du TSX4740
Programmation et compatibilité logicielle
Le TSX4740 est programmable via le logiciel PL7 de Schneider Electric, qui offre une large gamme de langages de programmation adaptés aux besoins industriels. Parmi ceux-ci figurent le Ladder Logic, le Function Block Diagram et le Structured Text, permettant ainsi une grande flexibilité dans la conception des programmes de contrôle. Cette compatibilité facilite l’intégration dans des infrastructures déjà existantes ou la mise en œuvre de nouveaux systèmes automatisés, en répondant précisément aux exigences des spécificités métiers. La modularité et la simplicité d’utilisation sont des atouts majeurs pour les ingénieurs cherchant à optimiser la fiabilité des installations industrielles.
Applications et considérations opérationnelles
Bien que le TSX4740 ne soit plus produit, il demeure une solution efficace pour des applications industrielles simples nécessitant un contrôle solide et fiable. Il s’impose comme un composant idéal pour la gestion de machines, le contrôle de procédés, et même pour l’automatisation dans le secteur du bâtiment. Sa conception compacte et modulaire permet un déploiement facile dans différentes configurations. Les indicateurs LED intégrés offrent un retour visuel rapide sur l’état de fonctionnement du module, facilitant ainsi le diagnostic sur site. Sa robustesse fait du TSX4740 un choix pertinent pour les professionnels qui recherchent une solution éprouvée, même dans des environnements exigeants.
