Présentation générale du produit TSX07312422
Description et contexte industriel

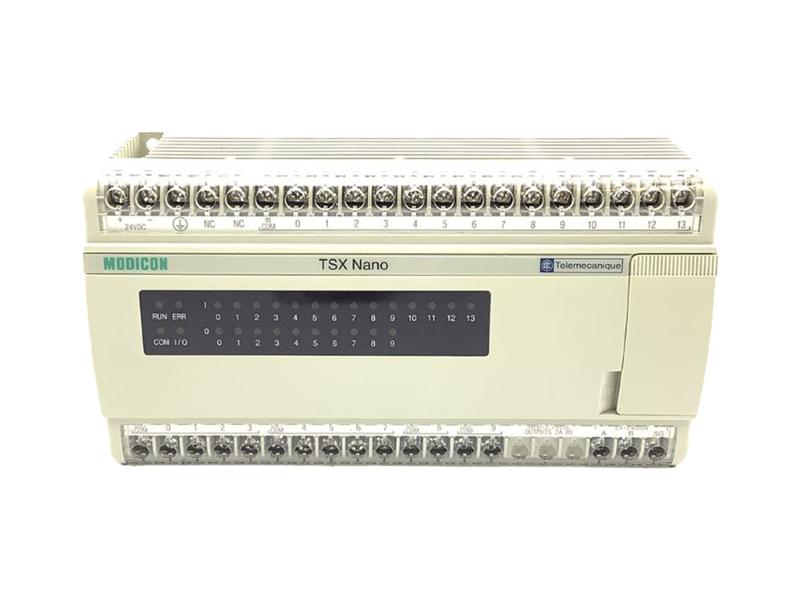

Le TSX07312422 est un automate programmable industriel de la série TSX 07, conçu par Schneider Electric sous la marque Telemecanique. Destiné principalement aux applications d’automatisation de processus industriels, cet automate compact allie fiabilité et fonctionnalité dans un format adapté aux environnements professionnels exigeants. Il intègre 14 entrées numériques pour la réception de signaux de commande ou de capteurs, et 10 sorties relais destinées au contrôle d’actionneurs ou de charges électriques diverses. Ce modèle Nano PLC répond aux standards industriels en offrant une gestion précise et sécurisée des processus automatisés, facilitant ainsi le contrôle et la supervision des installations électriques et mécaniques. Compatible avec les solutions de programmation dédiées Schneider Electric, il s’intègre aisément dans les chaînes de production ou les systèmes automatisés nécessitant un pilotage fiable et flexible. La qualité et la robustesse de ce produit en font un choix privilégié pour les ingénieurs et décideurs industriels soucieux d’optimiser leurs installations.
Positionnement et rôle fonctionnel
Dans le domaine de l’automatisation industrielle, le TSX07312422 joue un rôle crucial de contrôleur logique. Son architecture modulaire permet la lecture simultanée de divers signaux d’entrée afin de piloter efficacement les sorties relais en fonction des programmes intégrés. Les relais assurent la commande électrique de dispositifs externes tels que moteurs, pompes, électrovannes ou autres actionneurs essentiels à la chaîne de production. Ce produit, situé dans la gamme TSX Nano, est particulièrement apprécié pour sa simplicité d’intégration sur rail DIN, son alimentation en 24 VCC ainsi que ses interfaces de communication série RS-232 adaptées à des architectures industrielles classiques. Grâce à sa mémoire de stockage de programme et données, il offre une capacité suffisante pour gérer des tâches autonomes complexes. Utilisé dans de nombreuses industries, du manufacturier à l’automobile, il garantit un contrôle précis des opérations critiques tout en offrant une souplesse d’utilisation adaptée aux besoins spécifiques des installations.
Données techniques du TSX07312422
Caractéristiques électriques et interfaces
Le TSX07312422 fonctionne sous une alimentation en courant continu 24 V (24 VDC), un standard dans les systèmes d’automatisation industrielle garantissant une alimentation stable et sécurisée. Il est équipé de 14 entrées numériques permettant de capter les états logiques de capteurs ou autres dispositifs de terrain, ce qui facilite une détection précise des conditions d’exploitation. Côté sorties, il offre 10 relais permettant de commuter des charges électriques variées, ce qui est essentiel pour le déclenchement d’équipements électriques ou mécaniques directement commandés.Ce module se connecte via un port série RS-232, supportant la communication avec d’autres équipements et permettant la programmation ainsi que la supervision à distance. Cette interface série assure une compatibilité étendue avec les systèmes industriels existants. La mémoire embarquée comprend 64 Ko pour le stockage des programmes et 20 Ko dédiés aux données, offrant une ample capacité pour les applications industrielles standards.
Tableau des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Référence | TSX07312422 |
| Série | TSX 07 (TSX Nano) |
| Alimentation | 24 VCC |
| Nombre d’entrées | 14 entrées numériques |
| Nombre de sorties | 10 sorties relais |
| Mémoire programme | 64 Ko |
| Mémoire données | 20 Ko |
| Interface de communication | Port série RS-232 |
| Montage | Rail DIN |
| Fabricant | Schneider Electric / Telemecanique |
| État commercial | Arrêté (production arrêtée en 2005, fin de service en 2012) |
Intégration et applications industrielles
Domaines d’utilisation typiques
Le TSX07312422 est conçu pour répondre aux besoins variés des systèmes d’automatisation industrielle, particulièrement dans les secteurs où la fiabilité et la précision du contrôle sont essentielles. Il est souvent utilisé dans le pilotage de machines et de lignes de production automatisées, dans la gestion de systèmes de convoyage, de contrôle d’équipements de manutention, ou encore dans le contrôle de procédés nécessitant un monitorage constant des entrées issues de capteurs et une réaction automatique via les sorties relais. Sa facilité d’intégration grâce à son format compatible rail DIN et son interface RS-232 permet de l’adapter aussi bien aux nouvelles installations qu’aux modernisations d’équipements existants. Par ailleurs, ses caractéristiques techniques en font un automate parfaitement adapté aux environnements industriels standard, où la commande d’équipements à courant continu 24 V est courante.
Intégration dans les systèmes industriels et programmation
La programmation du TSX07312422 s’effectue via des logiciels spécialisés proposés par Schneider Electric, assurant une interface conviviale pour les ingénieurs et techniciens en automatisme. Sa mémoire ample permet de développer des programmes complexes adaptés aux fonctions requises dans une installation industrielle. Le port série RS-232 facilite la connexion avec des interfaces de programmation et des systèmes de supervision, permettant une gestion et un diagnostic à distance efficaces, facilitant ainsi la maintenance et l’ajustement des paramètres systèmes. En termes d’intégration physique, le montage sur rail DIN assure une installation rapide et sécurisée dans les armoires électriques industrielles. Son architecture modulaire permet également une extension aisée, avec la possibilité de connecter des modules complémentaires pour étendre les capacités fonctionnelles selon les besoins spécifiques du projet. Cela en fait un composant fiable et modulable, apte à s’insérer dans des architectures de contrôle avancées et à répondre aux exigences des installations industrielles modernes.
