Présentation générale du STC-MCS642POE pour l’inspection industrielle
Un aperçu du produit et ses applications industrielles

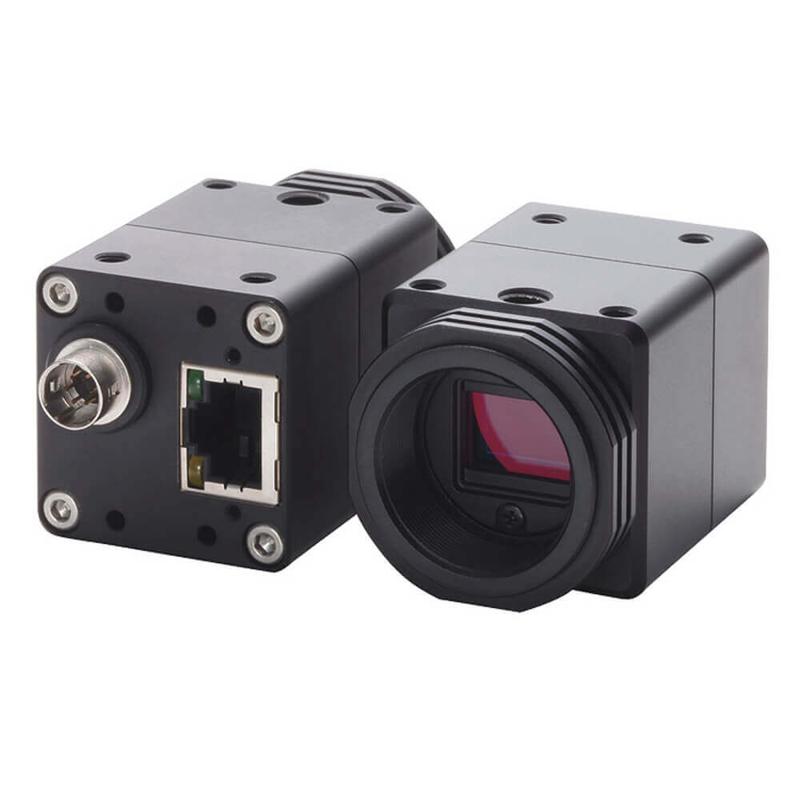

La caméra STC-MCS642POE est une caméra industrielle de haut niveau conçue pour répondre aux exigences de l’inspection visuelle professionnelle. Issu de la gamme Omron, ce modèle est basé sur un capteur CMOS Sony IMX178 avec une résolution de 6,4 mégapixels, offrant une qualité d’image couleur d’une grande finesse. Grâce à son interface GigE Vision et sa capacité Power over Ethernet (PoE), elle facilite l’intégration dans des réseaux industriels tout en réduisant les besoins en câblage. Destinée à des applications variées, la STC-MCS642POE est particulièrement adaptée aux environnements industriels qui nécessitent une inspection détaillée et rapide, notamment dans les domaines de l’automatisation, du contrôle qualité, et de l’assurance qualité, où la précision et la fiabilité des images sont cruciales. Son boîtier en aluminium robuste et son design compact la rendent résistante aux chocs et vibrations, ce qui assure sa durabilité dans les conditions industrielles exigeantes.
Avantages clés pour les ingénieurs et décideurs industriels
Cette caméra se distingue par sa capacité à capturer des images haute résolution avec une taille de pixel de 2,4 microns, permettant un niveau de détail précis indispensable pour l’analyse fine des produits ou des processus. Le capteur de format 1/1,8 pouce avec un obturateur de type rolling shutter assure la rapidité avec un taux de rafraîchissement de 17,4 images par seconde. Sa compatibilité GigE Vision 2.1 garantit une communication rapide et fiable avec les systèmes industriels. De plus, l’alimentation PoE simplifie l’installation et réduit les coûts, tout en assurant une alimentation stable. Destinée aux ingénieurs et installateurs, cette caméra permet de mettre en œuvre des solutions d’inspection automatisées et intégrées, tout en offrant une flexibilité certaine grâce à sa gestion avancée des fonctions telles que l’exposition automatique, la balance des blancs et le contrôle du gain. Ces caractéristiques font de la STC-MCS642POE un outil puissant pour améliorer la productivité et la qualité dans l’industrie moderne.
Caractéristiques techniques détaillées du STC-MCS642POE
Spécifications techniques principales
| Type de caméra | Couleur |
| Capteur | CMOS Sony IMX178 |
| Résolution | 6,4 MP (3072 x 2048 pixels) |
| Taille du pixel | 2,4 µm |
| Format du capteur | 1/1.8 pouces |
| Type d’obturateur | Rolling shutter / Global reset |
| Cadence | 17,4 images par seconde |
| Interface | GigE Vision 2.1, RJ45 |
| Alimentation | Power over Ethernet (IEEE802.3af), ou alimentation externe (10.8 à 26.4 V DC) |
| Consommation électrique | Moins de 4.2 W en PoE, moins de 3.3 W en alimentation externe |
| Monture d’objectif | C-mount |
| Filtre optique | Filtre IR cut intégré |
| Dimensions | 29 x 29 x 53 mm |
| Poids | Environ 63 grammes |
| Boîtier | Aluminium A6061, robuste avec une structure avancée renforcée contre les chocs et vibrations |
Fonctionnalités et options avancées
| Modes de balayage | Balayage complet / Région d’intérêt (ROI) |
| Modes opérationnels | Déclenchement par front prédéfini ou fonctionnement en boucle libre (free-run) |
| Formats pixel d’image | Mono8, Mono10, Mono12, BayerRG8/10/12 (packés ou non), RGB8 |
| Plage d’exposition | 28.523 microsecondes à 16.777 secondes |
| Gain analogique | 0 à 20.8 dB |
| Gain numérique | x1 à x3 |
| Fonctions de contrôle automatique | Auto-exposition, auto-gain, auto balance des blancs |
| Correction pixels défectueux | Jusqu’à 2048 pixels |
| Fonctions de sauvegarde | Huit configurations utilisateurs sauvegardables |
| Fonctions supplémentaires | Support de fonctions chunk, événements, PTP IEEE1588 pour la synchronisation réseau |
Intégration et avantages d’utilisation en milieu industriel
Robustesse et fiabilité pour des environnements exigeants
La STC-MCS642POE est conçue pour fonctionner dans des environnements industriels sévères. Son boîtier en aluminium A6061 assure non seulement une excellente protection contre les chocs et vibrations, mais aussi un refroidissement efficace permettant une utilisation continue jusqu’à 75 °C. Cette robustesse matérielle est essentielle pour garantir la stabilité des opérations dans les secteurs où la surveillance visuelle doit être constante et sans interruption. En outre, le design symétrique du boîtier optimise la dissipation thermique et renforce la protection contre les interférences électromagnétiques, contribuant à la fiabilité du système dans des installations complexes.
Simplicité d’installation et flexibilité opérationnelle
L’intégration de la caméra STC-MCS642POE dans un système industriel est facilitée par sa connectivité GigE Vision et PoE, qui permettent une alimentation électrique et un transfert de données via un seul câble Ethernet. Ce choix technique réduit considérablement les contraintes d’installation et de câblage, accélérant le déploiement des solutions d’inspection. La caméra supporte plusieurs modes de déclenchement et formats d’image, offrant ainsi une grande flexibilité aux ingénieurs pour adapter l’outil aux spécificités de leur application. Les fonctions avancées comme l’automatisation de l’exposition et de la balance des blancs contribuent également à optimiser la qualité d’image sans intervention manuelle fréquente. Enfin, la compatibilité avec un large éventail de logiciels et SDKs permet aux développeurs de créer des solutions personnalisées et orientées performance pour les besoins industriels.
