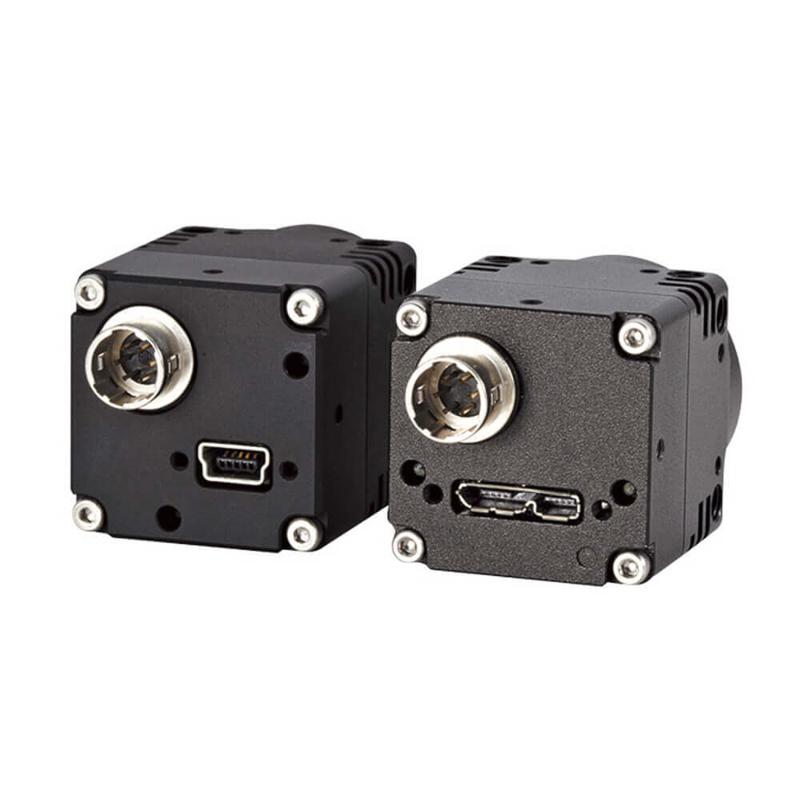

Présentation du produit STC-MCS500U3V-SE pour l’industrie
Caractéristiques principales et usage industriel
Le STC-MCS500U3V-SE est une caméra industrielle haute performance développée pour répondre aux exigences complexes des environnements de production modernes. Destinée aux ingénieurs et aux décideurs industriels, cette caméra couleur USB 3.0 intègre un capteur CMOS Sony IMX264 avec une résolution de 5 mégapixels. Son capteur au format 2/3 pouces, avec une taille de pixel de 3,45 μm, permet de capturer des images détaillées à une cadence de 35,8 images par seconde. En plus de la haute résolution, la caméra est dotée d’un obturateur global, garantissant une reproduction nette des objets en mouvement, indispensable pour les applications de contrôle qualité et d’inspection automatisée.
Conçue pour un montage en C-mount, le STC-MCS500U3V-SE est compatible avec une large gamme d’objectifs industriels, facilitant son intégration dans divers systèmes de vision industrielle. Son châssis compact et robuste, pesant environ 48 grammes avec des dimensions de 28 x 28 x 40 mm, assure une installation flexible même dans des espaces confinés. La caméra s’alimente via le bus USB (+5 V), simplifiant la connexion et réduisant le besoin d’alimentations externes complexes. Cette compatibilité USB3 Vision 1.0.1 supporte une transmission rapide et fiable des données, essentielle pour les systèmes d’automatisation avancés. Le modèle SE se distingue particulièrement par sa fonctionnalité de mode d’exposition courte, optimisée pour les environnements à éclairage variable ou rapide, renforçant ainsi sa pertinence dans les lignes de production industrielles.
Intégration dans les systèmes d’automatisation et interfaces
Le STC-MCS500U3V-SE s’intègre aisément dans des systèmes d’automatisation grâce à ses protocoles et connectiques adaptés aux standards industriels. Son interface USB 3.0 micro B assure une communication haut débit entre la caméra et les équipements de traitement d’image ou les PC industriels, permettant ainsi un flux de données fluide et performant. L’utilisation du protocole USB3 Vision 1.0.1 offre une compatibilité étendue avec les logiciels et les plateformes d’acquisition d’images professionnels.
Ce modèle supporte plusieurs modes opérationnels sophistiqués tels que le déclenchement à front prédéfini, le déclenchement par largeur d’impulsion, ainsi que le mode libre (free-run), offrant une grande flexibilité pour répondre aux besoins spécifiques des applications industrielles. Parmi ses fonctions avancées, la caméra propose des options d’ajustement de la balance des blancs (automatique, manuelle ou par commande push), ainsi que le contrôle automatique de l’exposition, du gain et de la balance des blancs, garantissant ainsi une qualité d’image optimale même dans des conditions changeantes.
En outre, la caméra possède des fonctionnalités de correction de pixels défectueux (jusqu’à 64 pixels corrigés) et la possibilité de stocker huit configurations utilisateurs différentes, permettant une adaptation rapide aux divers contextes d’utilisation. La connectique inclut également un connecteur d’alimentation/signal Hirose (HR10A-7R-6PB ou équivalent), facilitant les connexions aux systèmes externes pour le contrôle. Le filtre optique intégré est un filtre coupe-infrarouge, ce qui améliore la fidélité des images en conditions d’éclairage artificiel variées.
Spécifications techniques détaillées du STC-MCS500U3V-SE
Caractéristiques optiques et capteur
| Caractéristique | Détail |
|---|---|
| Type de caméra | Couleur, Area Scan |
| Capteur d’image | Sony IMX264 CMOS |
| Résolution | 5 Mégapixels (2448 x 2048 pixels) |
| Format du capteur | 2/3 pouces |
| Taille du pixel | 3.45 μm x 3.45 μm |
| Type d’obturateur | Global shutter |
| Fréquence d’images | 35.8 fps (images par seconde) |
| Monture d’objectif | C-mount |
| Filtre optique | Filtre coupe-IR intégré |
Caractéristiques électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Interface | USB 3.0 micro B x 1 |
| Protocole de communication | USB3 Vision 1.0.1 |
| Alimentation | Alimentation par bus USB (+5 V) |
| Consommation électrique | Inférieure à 3.4 W |
| Connecteur alimentation/signal | Hirose HR10A-7R-6PB ou équivalent × 1 |
| Température de fonctionnement | Jusqu’à +67°C en température ambiante |
| Dimensions | 28 mm (L) x 28 mm (H) x 40 mm (P) |
| Poids | Environ 48 grammes |
Fonctionnalités avancées et modes opérationnels
| Fonction | Description |
|---|---|
| Modes de balayage | Balayage complet / ROI (Region of Interest) |
| Modes opérationnels | Déclenchement à front, largeur d’impulsion, démarrage-arrêt, free-run |
| Format pixel image | BayerRG 8/10/12 bits et formats packagés |
| Durée d’exposition | 27.2 μs à 56 secondes |
| Gain analogique | 0 à 19.2 dB |
| Gain numérique | x1 à x2 |
| Gamma | 0.1 à 4.0 |
| Correction pixels défectueux | Jusqu’à 64 pixels |
| Réglages utilisateur | Support de huit paramètres enregistrables |
| Balance des blancs | Automatique, manuelle, push to set |
| Auto contrôle | Auto exposition, gain, balance des blancs |
| Fonctions supportées | Fonction chunk, événements |
Avantages et applications industrielles du STC-MCS500U3V-SE
Bénéfices clés pour les environnements industriels exigeants
Le STC-MCS500U3V-SE se distingue par sa capacité à fournir des images haute définition à grande vitesse, grâce à son capteur global shutter qui élimine le flou de mouvement. Ceci est crucial dans les applications industrielles où la précision et la rapidité d’analyse sont vitales, telles que l’inspection visuelle en ligne, le contrôle des défauts, ou encore la robotique. Son mode d’exposition courte permet d’examiner des objets à grande vitesse ou dans des conditions lumineuses difficiles, garantissant des images nettes et exploitables.
Par ailleurs, sa compacité et son poids léger facilitent son intégration dans des systèmes automatisés variés, même dans des installations où l’espace est limité. La compatibilité USB 3.0 avec une alimentation par bus simplifie le câblage et l’implantation, réduisant ainsi les contraintes d’installation et offrant une grande mobilité pour les applications mobiles ou flexibles.
Applications et cas d’utilisation privilégiés
Cette caméra est idéale pour une gamme d’applications industrielles incluant, mais sans se limiter à, la fabrication de composants électroniques, la vision robotique, le contrôle qualité automatisé, les inspections optiques en lignes de production, et la surveillance industrielle. Grâce à son interface standardisée et son protocole USB3 Vision, le STC-MCS500U3V-SE s’intègre parfaitement dans les architectures d’automatisation existantes, permettant aux ingénieurs et intégrateurs de déployer rapidement des solutions sur mesure.
Elle est également adaptée pour des analyses nécessitant une grande fidélité des couleurs et une haute résolution d’image, comme le tri de produits, la détection de défauts en emballage, ou la mesure dimensionnelle précise au sein de chaînes de production. Sa robustesse thermique et ses performances en environnement industriel rigoureux en font un composant fiable et durable pour des installations critiques.
