Présentation générale du STC-MBS2041POE
Description et fonctionnalités principales

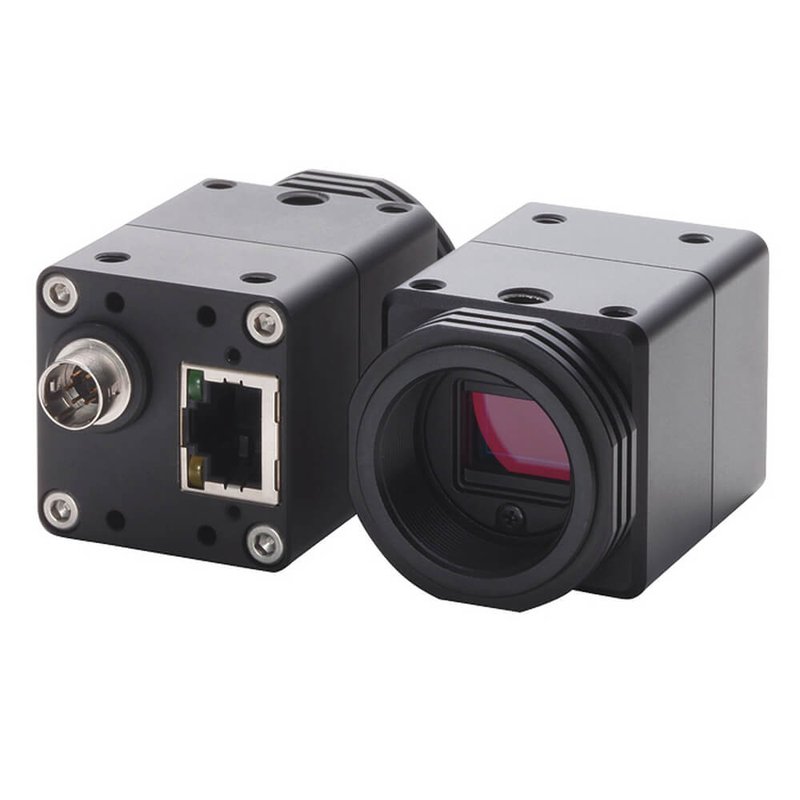

Le STC-MBS2041POE est une caméra industrielle de la série STC conçue par Omron, spécialisée dans la capture d’images pour l’inspection visuelle automatisée. Cette caméra utilise la technologie CMOS de Sony avec un capteur monochrome de 20 mégapixels, format 1 pouce, avec une taille de pixel de 2,4 micromètres. Elle offre une résolution d’image de 5472 pixels en largeur par 3648 pixels en hauteur, ce qui garantit des images d’une grande précision nécessaires aux systèmes de contrôle qualité et d’inspection industriels. La caméra fonctionne à 5,6 images par seconde, ce qui est suffisant pour de nombreuses applications industrielles nécessitant une analyse rapide et fiable.
La conception robuste du boîtier en aluminium A6061 assure une bonne résistance aux chocs et vibrations, conditions fréquentes dans les environnements industriels. Elle est équipée d’une monture de type C permettant l’utilisation d’objectifs standards adaptés aux besoins spécifiques des installations. La caméra est livrée avec un obturateur roulant (rolling shutter) et ne comporte pas de filtre optique, offrant ainsi une grande sensibilité dans la capture des images monochromes. Compatible avec la norme GigE Vision, elle peut transmettre ses données via une interface Ethernet Gigabit, facilitant son intégration dans les réseaux industriels modernes, avec notamment la possibilité d’alimentation par PoE (Power over Ethernet) pour simplifier les connexions.
Avantages pour les professionnels de l’industrie
Le STC-MBS2041POE est conçu pour améliorer l’efficacité des systèmes d’inspection visuelle dans les industries de production et de contrôle qualité. Sa haute résolution permet d’identifier avec précision les défauts et anomalies sur des produits variés, depuis l’électronique jusqu’aux composants mécaniques. Grâce à sa rapidité d’acquisition et à sa transmission Ethernet, il s’intègre aisément dans les chaînes de production automatisées, optimisant ainsi les flux de travail sans impacter la vitesse de fabrication.
La robustesse mécanique de la caméra, associée à un refroidissement efficace, garantit une durabilité et une fiabilité accrues, même dans les environnements industriels exigeants. Son format symétrique du boîtier facilite l’installation et la fixation dans divers configurations. De plus, la caméra ne nécessite pas l’utilisation d’un ordinateur pour capturer des images agrandies, ce qui simplifie les systèmes d’inspection et réduit les coûts d’intégration pour les ingénieurs et installateurs. Ces caractéristiques font du STC-MBS2041POE un choix idéal pour les décideurs industriels recherchant des solutions performantes et fiables pour la surveillance et le contrôle de leurs processus de production.
Données techniques du STC-MBS2041POE
Caractéristiques détaillées
Le STC-MBS2041POE offre une série de spécifications techniques précises qui répondent aux besoins spécifiques des applications industrielles nécessitant une capture d’image de haute qualité et une intégration simplifiée.
Le capteur monocrome avec 20 mégapixels assure une grande finesse d’image, essentielle pour détecter les moindres détails sur les objets inspectés. L’interface GigE garantit une communication rapide et une transmission fluide des données sur les réseaux industriels. La monture C-mount permet d’adapter différents objectifs selon les exigences du champ de vision et de la résolution. L’obturateur roulant associé à une fréquence d’image modérée de 5,6 fps convient à la majorité des applications où la vitesse reste importante mais sans sacrifier la qualité. Le boîtier en aluminium assure non seulement la protection mécanique mais également une dissipation thermique optimale. Cette approche technique garantit la stabilité et la précision de la caméra dans des conditions variées.
Tableau des spécifications techniques
| Type de caméra | Monochrome |
| Nombre de pixels | 20 MP |
| Interface | GigE |
| Monture d’objectif | C-mount |
| Type d’obturateur | Rolling shutter |
| Largeur d’image | 5472 pixels |
| Hauteur d’image | 3648 pixels |
| Format du capteur | 1 pouce |
| Type capteur | CMOS Sony IMX183 |
| Taille de pixel | 2.4 µm |
| Fréquence d’images | 5.6 fps |
| Filtre optique | Absence de filtre |
| Type de balayage | Balayage matriciel (Area scan) |
| Matériau du boîtier | Aluminium A6061 |
Applications industrielles et intégration
Utilisation dans les systèmes d’inspection automatisée
Le STC-MBS2041POE s’insère parfaitement dans les processus automatisés pour le contrôle qualité, la détection des défauts et la vérification dimensionnelle dans les environnements industriels. Sa capacité à fournir des images haute résolution en monochrome est particulièrement adaptée aux inspections nécessitant un contraste élevé, telles que l’analyse de pièces électroniques, de soudures, d’impressions, ou encore de surfaces mécaniques.
Sa connectivité GigE avec PoE réduit la complexité du câblage, ce qui facilite l’installation tout en assurant une alimentation électrique stable directement via le câble Ethernet. Cette caractéristique est un atout majeur pour les intégrateurs et les installateurs qui cherchent à limiter les interventions techniques et à optimiser la maintenance des systèmes d’inspection. De plus, le boîtier robuste garantit une longue durée de vie même dans des environnements soumis à des vibrations, des chocs ou des variations de température, ce qui est essentiel pour garantir la fiabilité des opérations dans les usines modernes.
Intégration et bénéfices pour les décideurs industriels
Pour les décideurs dans l’industrie, le choix d’une caméra industrielle comme le STC-MBS2041POE représente un investissement dans la qualité et la productivité. Sa haute performance image couplée à une installation simplifiée permet d’augmenter la précision des contrôles sans entraver la cadence de production. La compatibilité avec les standards industriels facilite son intégration dans des architectures existantes, réduisant ainsi le temps de mise en œuvre et les coûts associés.
La modularité offerte par la monture C-mount élargit les possibilités pour adapter la caméra à diverses tâches spécifiques, du contrôle visuel à la métrologie en ligne. La conception et les matériaux utilisés assurent robustesse et fiabilité, éléments essentiels pour garantir une disponibilité constante des équipements et éviter les interruptions imprévues dans la chaîne de production. Ainsi, le STC-MBS2041POE s’impose comme un composant clé des solutions d’inspection et de contrôle industriel évoluées, soutenant les enjeux de qualité, d’efficacité et de compétitivité des entreprises industrielles modernes.
