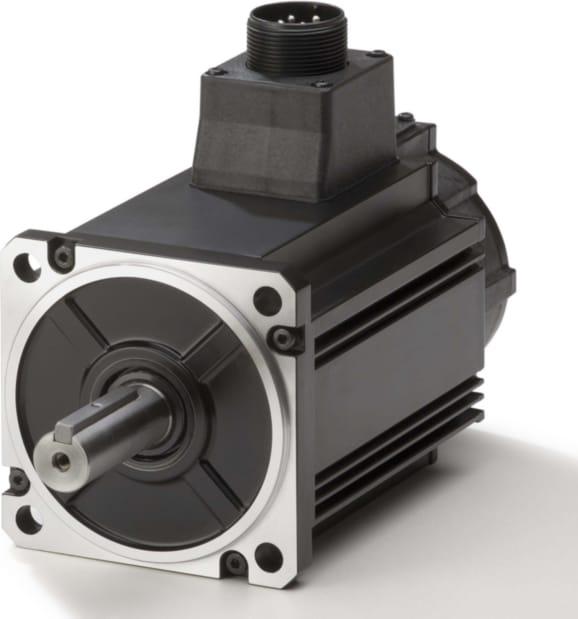

Présentation générale du servomoteur R88M-K5K020H-BS2
Technologie et conception avancée
Le servomoteur R88M-K5K020H-BS2 fait partie de la série Accurax G5 d’Omron, reconnue pour ses performances élevées dans le domaine de l’automatisation industrielle. Ce moteur AC est conçu pour offrir une puissance nominale de 5 kW avec une alimentation secteur triphasée de 200 V. Sa vitesse nominale est de 2000 tours par minute, ce qui en fait un composant idéal pour les applications nécessitant un contrôle précis et dynamique des mouvements. Ce modèle est équipé d’un frein permettant d’assurer un arrêt fiable et une tenue mécanique, ce qui est essentiel pour des processus d’automatisation rigoureux et sécurisés. La conception robuste du R88M-K5K020H-BS2 garantit une intégration aisée dans différents systèmes industriels, tout en assurant une fiabilité optimale en conditions de fonctionnement exigeantes.
Applications industrielles typiques
Le servomoteur R88M-K5K020H-BS2 est largement utilisé dans diverses industries où la précision, la stabilité et la puissance sont cruciales. Il convient parfaitement aux machines d’assemblage, aux équipements de manutention automatisés, ainsi qu’aux systèmes nécessitant un contrôle fin du positionnement et de la vitesse, comme les robots industriels et les machines-outils. Son intégration avec les commandes Omron via communications EtherCAT ou analogue facilite la conception de systèmes évolués et synchronisés. Grâce à ses caractéristiques techniques avancées, ce servomoteur permet d’améliorer la productivité tout en assurant une grande qualité d’exécution des tâches automatisées, répondant ainsi aux exigences élevées des ingénieurs, installateurs et décideurs industriels.
Données techniques du servomoteur R88M-K5K020H-BS2
Caractéristiques principales et mécaniques
Ce servomoteur dispose d’un encodeur absolu 17 bits avec batterie intégrée, garantissant une haute résolution et une précision de positionnement même en cas de coupure de courant. Il est doté d’un arbre de 35 mm de diamètre muni d’une clavette (key), augmentant la fiabilité de la transmission de la puissance mécanique. La taille de la bride carrée (LC) est de 176 mm, adaptée à une variété de systèmes industriels. Concernant le poids, ce modèle pèse environ 21,8 kg, un paramètre important à considérer pour l’installation et la compatibilité mécanique dans les équipements existants.
Tableau récapitulatif des données techniques
| Caractéristique | Valeur |
|---|---|
| Type de contrôle du servo | Analogique, EtherCAT, MECHATROLINK II, train d’impulsions |
| Tension d’alimentation moteur | 200 V triphasé |
| Puissance nominale | 5 kW |
| Vitesse nominale | 2000 tours/min |
| Couple nominal | 23,9 Nm |
| Couple de pointe | 71,6 Nm |
| Type d’encodeur | Absolu avec batterie |
| Résolution de l’encodeur | 17 bits |
| Présence de frein | Oui |
| Présence de joint d’huile | Non mentionné |
| Taille bride carrée (LC) | 176 mm |
| Diamètre arbre | 35 mm |
| Arbre avec clavette | Oui |
| Poids (non emballé) | 21,8 kg |
Compatibilité, accessoires et intégration système
Compatibilité avec les variateurs et modes de communication
Le R88M-K5K020H-BS2 est conçu pour une parfaite intégration avec la gamme d’entraînements servodrivers Omron, notamment les modèles R88D-KN50F-ECT (EtherCAT), R88D-KN50F-ML2 (MECHATROLINK II) et R88D-KT50F (signaux analogiques et train d’impulsions), chacun adapté à une alimentation triphasée 400 V d’une puissance de 5 kW. Cette compatibilité étendue permet aux ingénieurs de choisir la solution la plus adaptée en fonction des exigences spécifiques de leurs applications industrielles et des protocoles de communication privilégiés dans leur architecture de contrôle.
Accessoires et câbles recommandés pour la connectivité
Pour garantir une installation et une maintenance optimales, Omron propose une gamme complète d’accessoires compatibles avec ce servomoteur, notamment des câbles d’alimentation longueurs variées (5 m, 10 m, 15 m) avec frein, ainsi que des câbles encodeur spécifiques selon la tension d’alimentation (200 V ou 400 V) et la puissance requise. L’usage de ces câbles permet une transmission fiable des signaux et une alimentation stable, essentielle pour préserver la performance et la précision du système. L’ensemble facilite également la mise en service et l’intégration dans les lignes de production automatisées.
