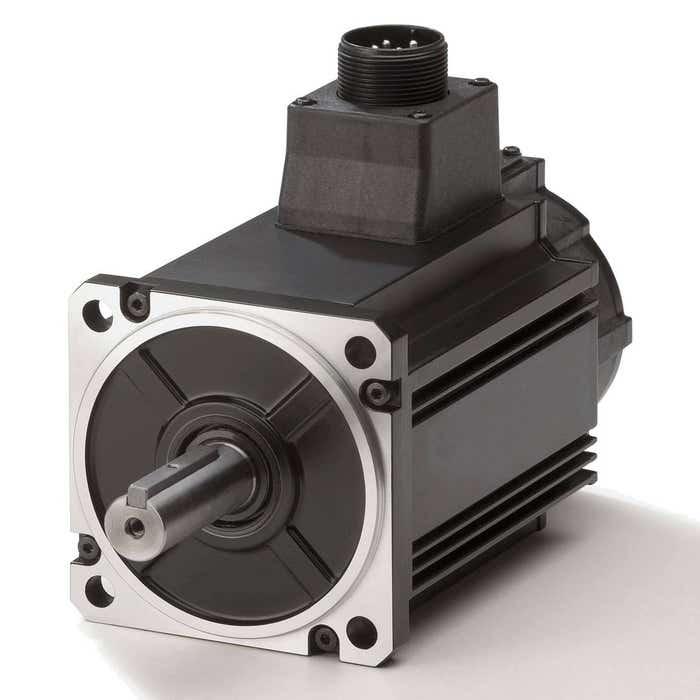

Présentation générale du R88M-K4K020H-BS2
Caractéristiques et fonctionnalités principales du servomoteur
Le servomoteur R88M-K4K020H-BS2 de la série Omron R88M-K est un composant industriel de haute performance conçu pour répondre aux exigences des applications d’automatisation avancées. Alimenté en 200 V, ce moteur délivre une puissance nominale de 4 kW avec une vitesse de rotation de 2 000 tr/min. Il est équipé d’un encodeur incrémental qui assure un retour précis de la position, indispensable pour un contrôle optimal dans les systèmes à boucle fermée.Le modèle est doté d’un arbre droit, muni d’une clavette et d’un perçage taraudé, facilitant son intégration mécanique dans divers équipements. Le frein intégré constitue un atout majeur pour les applications nécessitant un maintien sécurisé de l’arbre en position arrêtée, garantissant ainsi la sécurité et la fiabilité du système.Conçu par Omron, référence mondiale en automatisation industrielle, ce servomoteur bénéficie des standards de qualité et de certifications rigoureuses telles que EN60034-1/-5, UL1004-1 et CSA C22.2 No.100, ce qui assure sa conformité aux normes internationales. Son usage est destiné principalement aux ingénieurs, installateurs et décideurs industriels qui recherchent un moteur robuste, précis et adapté aux exigences des chaînes de production automatisées.
Applications industrielles ciblées et environnement d’utilisation
Le R88M-K4K020H-BS2 s’intègre dans un large éventail d’industries où la précision, la vitesse et le contrôle du mouvement sont essentiels. Son architecture et ses performances en font un choix privilégié pour des applications telles que la robotique, le convoyage, les machines-outils, l’emballage automatisé, ainsi que les systèmes de manutention et de positionnement.Grâce à son frein intégré, ce servomoteur assure également une fonction de maintien statique sûre, essentielle lors de coupures de courant ou de phases d’arrêt de production. Ce point est particulièrement apprécié dans les installations où la sécurité mécanique, la prévention des mouvements involontaires et la stabilité sont critiques.Le servomoteur Omron R88M-K4K020H-BS2 est conçu pour fonctionner dans des environnements industriels standards avec une plage de température d’utilisation comprise entre 0°C et 40°C. Sa conception robuste garantit une longévité et une fiabilité adaptées aux défis des environnements industriels exigeants.Cette motorisation fait partie intégrante de solutions d’automatisation modernes, où l’intégration avec les contrôleurs et interfaces via des protocoles de communication (comme l’EtherCAT pour certains modèles de la gamme) facilite la mise en œuvre de systèmes d’automatisation performants et évolutifs.
Données techniques du R88M-K4K020H-BS2
Spécifications électriques et mécaniques détaillées
Le servomoteur R88M-K4K020H-BS2 présente des caractéristiques techniques précises qui le distinguent dans sa catégorie. Le moteur est conçu pour une alimentation en courant alternatif à 200 V, délivrant une puissance nominale de 4 kW. Sa vitesse nominale est de 2 000 tours par minute, adaptée pour des applications nécessitant une vitesse moyenne avec un contrôle précis.Le couple nominal atteint 19 100 mNm, avec un couple maximal momentané de 57 300 mNm, garantissant une capacité d’accélération et de charge importante. L’arbre du moteur présente un diamètre de 35 mm et une longueur de 70 mm, avec une configuration de clavette et perçage taraudé pour faciliter le montage et le couplage mécanique.Le moteur intègre un encodeur incrémental, reconnu pour fournir un retour d’information précis sur la position et la vitesse, instrumental pour les systèmes de contrôle en boucle fermée. Cette configuration est standard pour assurer une synchronisation parfaite avec les unités de commande.
Tableau récapitulatif des principales caractéristiques techniques
| Caractéristique | Valeur | Unité |
|---|---|---|
| Tension d’alimentation | 200 | V AC |
| Puissance nominale | 4 | kW |
| Vitesse nominale | 2000 | tr/min |
| Couple nominal | 19 100 | mNm |
| Couple maximal momentané | 57 300 | mNm |
| Diamètre de l’arbre | 35 | mm |
| Longueur de l’arbre | 70 | mm |
| Type d’encodeur | Incrémental | – |
| Présence de frein | Oui | – |
| Montage | Arbre droit avec clavette et perçage taraudé | – |
| Poids | 18.6 | kg |
| Plage de température de fonctionnement | 0 à 40 | °C |
Avantages techniques et intégration dans les systèmes d’automatisation
Intégration avancée et compatibilité système
Le R88M-K4K020H-BS2 est conçu pour s’intégrer efficacement dans les environnements d’automatisation industrielle modernes, notamment grâce à son interface standardisée et ses options de montage flexibles. Sa compatibilité avec la série de servodrives et contrôleurs Omron permet une intégration harmonieuse dans des systèmes complexes, assurant une communication fiable et un contrôle performant.L’encodage incrémental garantit un retour rapide et précis des informations de position, essentiel pour les applications nécessitant un positionnement fin et un contrôle dynamique. Le frein intégré offre une sécurité mécanique supplémentaire en cas d’arrêt, augmentant la sécurité de l’ensemble de l’installation.Omron propose un ensemble complet d’accessoires et de câbles adaptés à ce modèle, facilitant sa connexion et son installation. Cela comprend des câbles d’alimentation, des câbles pour freins, des câbles encodeurs, ainsi que des connecteurs spécifiques, tous conçus pour optimiser la robustesse et la simplicité d’installation du système.
Robustesse, sécurité et conformité aux normes industrielles
Le servomoteur R88M-K4K020H-BS2 répond aux normes internationales les plus strictes, ce qui en fait un composant fiable pour des installations industrielles exigeantes. Les certifications CE, CSA, cULus, TUV et UL assurent une conformité aux standards de sécurité, de performance et d’installation, indispensables dans les environnements professionnels.Sa construction robuste, son frein intégré et la qualité Omron assurent une longévité significative même dans les conditions d’utilisation prolongée. La température de fonctionnement recommandée de 0 à 40°C correspond à celle rencontrée dans la majorité des sites industriels, ce qui garantit une stabilité de fonctionnement.Par ailleurs, ce servomoteur est compatible avec les logiciels d’automatisation tels que Sysmac Studio et CX-One, offrant aux ingénieurs des outils avancés pour la programmation, la supervision et la maintenance des systèmes où il est intégré. Cette interopérabilité facilite la conception, la mise en œuvre et l’optimisation des solutions automatisées complexes.
