Présentation et contexte d’utilisation du R88M-K40020F-BS2
Caractéristiques générales du produit

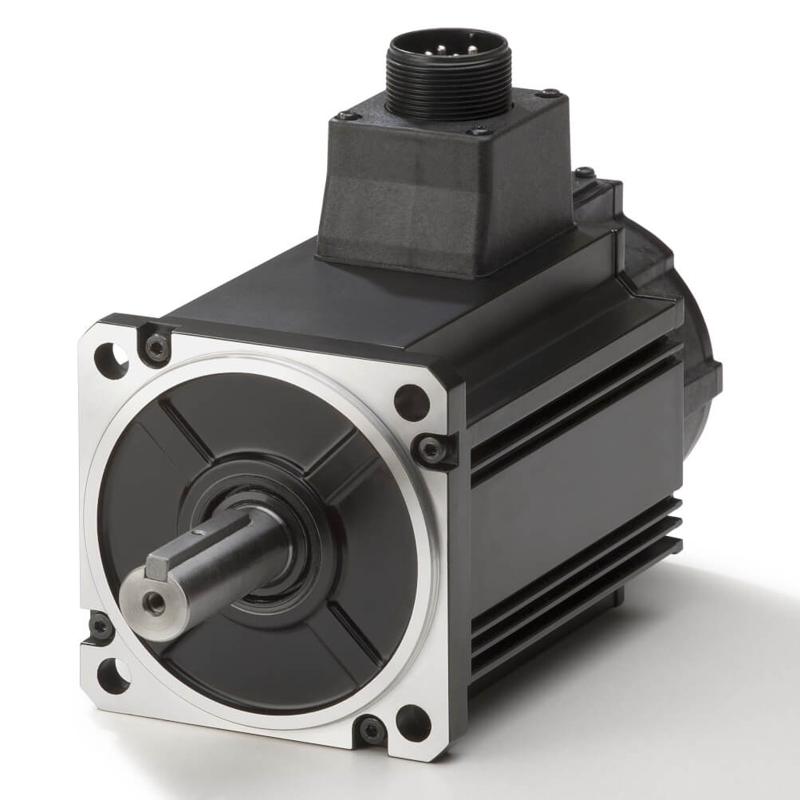

Le R88M-K40020F-BS2 est un servo-moteur AC de la série G5, développé par Omron, répondant aux exigences des professionnels de l’automatisation industrielle. Il s’agit d’un moteur compact et ultra-léger, conçu pour offrir une performance fiable dans des environnements industriels variés. Ce moteur fonctionne sur une alimentation triphasée de 400 V, avec une puissance nominale de 400 W et une vitesse nominale de 2000 tours par minute. Sa conception intègre un encodeur incrémental haute résolution de 20 bits, permettant un contrôle précis du mouvement et de la position, ce qui est essentiel dans les applications nécessitant une grande exactitude.
Le moteur est également équipé d’un frein mécanique, ce qui facilite le maintien en position et la sécurité des dispositifs entraînés. La série G5 bénéficie d’une norme de protection IP67, assurant une excellente résistance à la poussière et à l’eau, un critère fondamental pour les équipements exposés à des conditions industrielles sévères. Par ailleurs, ce modèle est optimisé pour réduire les ondulations de vitesse et de couple, grâce à une faible cogging, ce qui favorise un fonctionnement fluide et performant dans les systèmes de contrôle de mouvement avancés.
Applications professionnelles et avantages pratiques
Le servo-moteur R88M-K40020F-BS2 est particulièrement adapté aux ingénieurs, intégrateurs et décideurs industriels qui recherchent une solution fiable pour automatiser leurs équipements. Il peut être intégré dans des machines-outils, des systèmes de manutention, des robots industriels, ainsi que d’autres applications nécessitant un contrôle précis et rapide du mouvement. Grâce à ses options variées, notamment en termes d’arbres, de freins et de joints d’étanchéité, il offre une flexibilité d’installation importante, adaptée à de nombreuses configurations machines.
En outre, la capacité du moteur à fournir un couple de pointe élevé, jusqu’à 5,73 Nm pendant au moins trois secondes, en fait un composant performant pour les phases de démarrage ou les opérations nécessitant un effort temporaire accru. L’intégration d’un frein permet d’assurer une sécurité renforcée lors de l’arrêt du moteur, limitant les risques de mouvements non maîtrisés. La combinaison de ces fonctionnalités contribue à améliorer la productivité tout en garantissant la sécurité et la précision, des critères essentiels dans les lignes de production modernes.
Données techniques détaillées du R88M-K40020F-BS2
Spécifications principales et mécaniques
| Commande du servo | Analogique, EtherCAT, MECHATROLINK II, train d’impulsions |
| Tension d’alimentation | 400 V triphasé |
| Puissance nominale | 0,4 kW |
| Vitesse nominale | 2000 tr/min |
| Couple nominal | 1,91 Nm |
| Couple de pointe | 5,73 Nm (durée supérieure à 3 secondes selon modèle) |
| Type d’encodeur | Incrémental, résolution 20 bits |
| Frein intégré | Oui |
| Joint d’étanchéité | Oui (modèle avec joint huile disponible) |
| Taille de bride carrée (LC) | 100 mm |
| Diamètre de l’arbre | 19 mm |
| Poids | 4,1 kg |
Compatibilité et accessoires associés
Le R88M-K40020F-BS2 est conçu pour fonctionner en association avec des variateurs de fréquence et servo-drives adaptés, notamment les modèles de la série G5 d’Omron tels que :
- R88D-KN06F-ECT : servo-drive avec interface EtherCAT, 600 W, 400 VAC triphasé
- R88D-KN06F-ML2 : servo-drive avec interface MECHATROLINK II, 600 W, 400 VAC triphasé
- R88D-KT06F : servo-drive à commande analogique ou impulsion, 600 W, 400 VAC triphasé
Omron propose également une gamme complète de câbles et accessoires compatibles pour ce moteur, incluant :
- Câbles puissance pour moteurs avec frein, disponibles en différentes longueurs (5 à 10 mètres)
- Câbles servo encodeur, adaptés à plusieurs plages de puissance (de 400 W à 5 kW) et longueurs (jusqu’à 20 mètres)
Cette disponibilité facilite l’intégration du R88M-K40020F-BS2 dans des systèmes automatisés, tout en garantissant une qualité et fiabilité conformes aux standards industriels. Les ingénieurs bénéficient ainsi d’une solution complète pour le pilotage et la communication entre le servo-moteur et les systèmes de contrôle.
Avantages technologiques et environnementaux du servo-moteur
Technologies intégrées pour la performance et la fiabilité
Le servo-moteur R88M-K40020F-BS2 exploite des avancées techniques issues de la série G5 d’Omron, reconnue pour sa haute résolution d’encodeur 20 bits. Cette résolution élevée permet un contrôle extrêmement précis des mouvements, ce qui est indispensable dans des applications robotiques, de positionnement et d’usinage de haute précision. Le moteur se distingue aussi par des caractéristiques telles que le faible couple cogging, qui minimise les vibrations et les irrégularités lors du démarrage ou des changements de vitesse, assurant une excellente fluidité de fonctionnement.
Le moteur est conforme à la norme IP67, ce qui garantit une protection complète contre la poussière et une immersion temporaire dans l’eau, augmentant sa robustesse dans des environnements industriels difficiles. De plus, l’intégration d’un frein mécanique apporte un avantage important en termes de sûreté d’installation, permettant de maintenir l’arbre immobile lors des arrêts ou des opérations de chargement/déchargement. Tout ceci fait du R88M-K40020F-BS2 un composant fiable, durable et pertinent pour les systèmes automatisés exigeants.
Impact environnemental et conception durable
Omron accorde une importance croissante à l’impact environnemental de ses produits. Le R88M-K40020F-BS2, avec son efficacité énergétique élevée et sa faible dissipation thermique, contribue à réduire la consommation d’énergie globale des installations industrielles. Sa construction compacte et légère permet de limiter les matériaux utilisés tout en maintenant des performances optimales, favorisant ainsi une approche plus responsable dans la conception des solutions d’automatisation.
Le moteur répond aussi aux attentes des industries modernes en intégrant des matériaux et processus respectueux des normes environnementales strictes. En installant ce servo-moteur, les entreprises sélectionnent donc une technologie qui s’intègre dans une démarche de développement durable sans compromettre la qualité fonctionnelle ou la rentabilité technique. Cette orientation représente un véritable atout pour les décideurs industriels soucieux d’allier innovation et responsabilité écologique.
