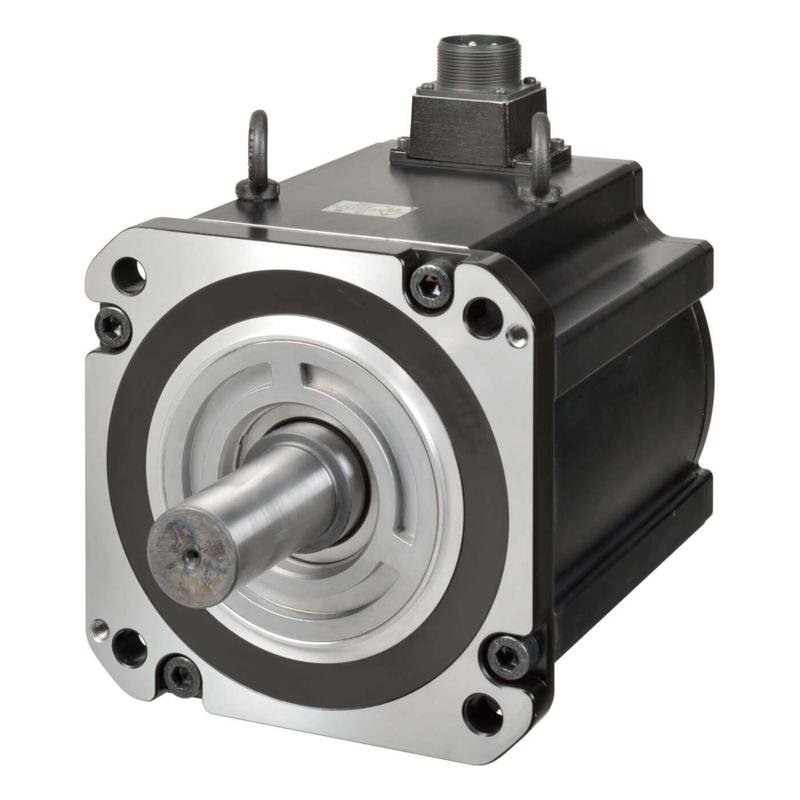

Présentation du servomoteur R88M-1M3K010C
Conception et applications industrielles
Le servomoteur R88M-1M3K010C, proposé par Omron, est un composant clé pour les systèmes d’automatisation industriels. Conçu pour offrir une performance fiable et une intégration simplifiée, ce moteur CA de la série 1S se distingue par sa puissance nominale de 3 kW, son couple nominal de 28,65 Nm et sa vitesse de rotation nominale de 1000 tours par minute. Son alimentation est triphasée à 400 V, adaptée aux environnements industriels exigeants. Grâce à son encoder absolu à haute résolution de 23 bits, il garantit une précision de positionnement et un contrôle optimal, élément essentiel dans les applications nécessitant un mouvement précis et rapide. Le servomoteur R88M-1M3K010C s’intègre de manière transparente dans des systèmes complets grâce à son contrôle par protocole EtherCAT, favorisant ainsi des performances synchronisées dans les processus complexes.
Avantages pour les ingénieurs et intégrateurs
Le R88M-1M3K010C facilite la conception et la maintenance des machines grâce à sa conception robuste et fiable. Ses caractéristiques techniques innovantes, telles que l’absence de batterie dans l’encoder absolu pour minimiser l’entretien et les risques de défaillance, contribuent à la durabilité et à la continuité opérationnelle des installations. Les ingénieurs apprécient également sa compatibilité avec les servocontrôleurs de la série 1S de type EtherCAT, permettant une communication rapide et efficace entre les composants du système. Ce moteur convient parfaitement aux applications industrielles nécessitant des cycles rapides, une grande précision et une adaptabilité élevée, par exemple dans la robotique, les machines-outils ou les systèmes d’emballage automatisés.
Données techniques détaillées du R88M-1M3K010C
Caractéristiques électriques et mécaniques
| Méthode de contrôle du servo | EtherCAT |
| Tension d’alimentation | 400 V triphasé |
| Puissance nominale | 3 kW |
| Vitesse nominale | 1000 tr/min |
| Couple nominal | 28,7 Nm |
| Couple de pointe | 71,7 Nm |
| Type d’encodeur | Absolu sans batterie |
| Résolution d’encodeur | 23 bits |
| Taille de la bride carrée (LC) | 180 mm |
| Diamètre d’arbre | 35 mm |
| Poids du produit (déballé) | 28000 g |
Variantes et accessoires compatibles
Le R88M-1M3K010C est disponible en différentes variantes, notamment avec ou sans frein selon les besoins spécifiques de l’application. Il est compatible avec des servocontrôleurs de type R88D-1SN30F-ECT et R88D-1SN30F-ECT-51, assurant une intégration facile dans les systèmes utilisant ces contrôleurs. Plusieurs accessoires sont disponibles pour accompagner ce servomoteur, notamment des câbles de puissance et d’encodeur de différentes longueurs, ainsi que des pinces pour la connexion des câbles :
- Câbles de puissance de 1,5 m à 20 m pour la série 1S
- Câbles d’encodeur de 1,5 m à 20 m pour la série 1S
- Pinces de câble spécifiques pour les configurations 230 V et 400 V
Ces accessoires facilitent la mise en œuvre rapide et sécurisée du servomoteur dans diverses architectures de machines.
Intégration et utilisation dans le système servo 1S Omron
Synergie avec les servo drives et contrôle avancé
Le servomoteur R88M-1M3K010C s’inscrit dans la gamme complète des systèmes servo 1S d’Omron, conçue pour délivrer une solution intégrée d’automatisation. Associé aux servo drives compatibles EtherCAT, ce moteur offre une communication rapide et fiable indispensable pour la coordination de mouvements complexes dans une installation industrielle. Cette synergie permet d’optimiser les cycles de production en offrant une réponse dynamique et précise aux commandes, réduisant les temps d’arrêt et augmentant la productivité. De plus, la conception optimisée du système favorise une installation plus simple, ce qui se traduit par une réduction des coûts d’intégration et une meilleure fiabilité globale.
Qualité Omron et fiabilité à long terme
Omron est reconnu mondialement pour la qualité et la fiabilité de ses composants industriels. Le servomoteur R88M-1M3K010C bénéficie de cette expertise avec une conception robuste destinée à résister aux exigences des environnements industriels complexes. Les matériaux sélectionnés, la précision de fabrication et les normes rigoureuses d’Omron garantissent un fonctionnement stable et durable. Ce moteur est particulièrement adapté aux applications nécessitant une haute performance continue, avec un maintien précis du couple et de la vitesse. Les utilisateurs professionnels tels que les ingénieurs, installateurs et décideurs industriels peuvent ainsi s’appuyer sur ce produit pour développer des solutions d’automatisation efficaces, en limitant les risques de dysfonctionnement et en assurant la continuité des opérations.
