Aperçu général du servomoteur R88M-1M2K010C-S2
Description du produit et technologie intégrée

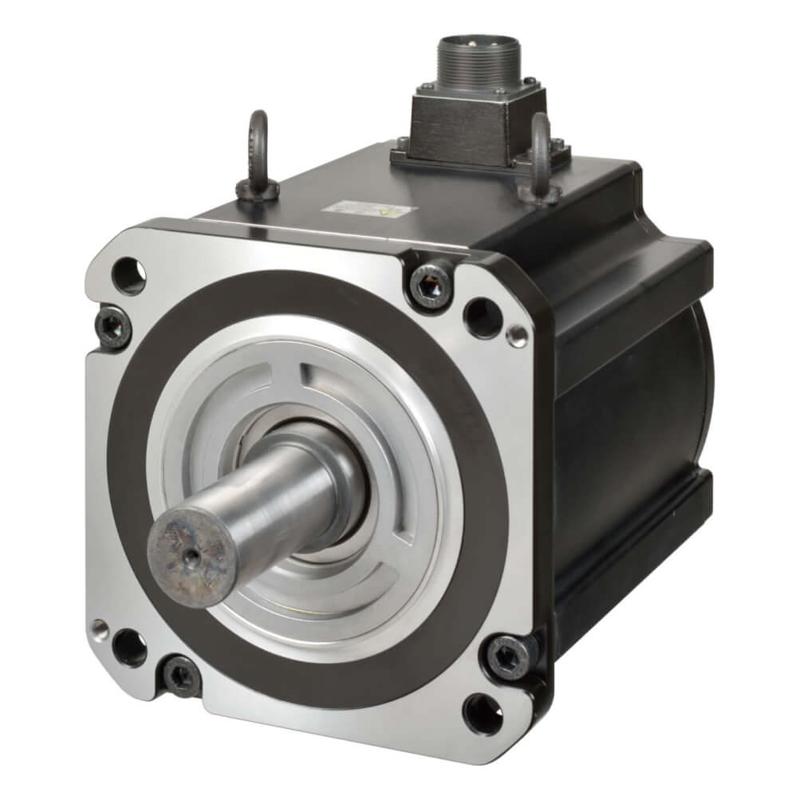

Le R88M-1M2K010C-S2 est un servomoteur c.a. de la série 1S d’Omron, conçu pour des applications industrielles exigeantes. Il offre une puissance nominale de 2 kW avec une vitesse nominale de 1000 tr/min, ce qui le rend adapté aux systèmes nécessitant une haute performance dans un encombrement compact. La tension d’alimentation est de 400 V en triphasé c.a., indiquant une compatibilité standard avec les réseaux industriels européens et internationaux. Ce moteur intègre un codeur absolu sans batterie avec une résolution de 23 bits, garantissant un contrôle précis de la position et une excellente répétabilité, essentiels pour les secteurs automatisés avancés. En intégrant la technologie EtherCAT pour le contrôle des servomoteurs, il permet une communication rapide et efficace dans les architectures d’automatisation distribuée, ce qui est crucial pour les lignes de production modernes et les systèmes multi-axes. Le R88M-1M2K010C-S2 facilite ainsi la mise en œuvre de solutions de contrôle du mouvement très performantes et fiables.
Contexte d’utilisation dans l’industrie et compatibilité système
Ce servomoteur s’adresse principalement aux ingénieurs, installateurs, et décideurs industriels qui cherchent une solution performante pour les systèmes d’entraînement. Sa conception robuste et ses fonctions avancées le rendent adapté aux applications dans les secteurs de la robotique, de la fabrication de semi-conducteurs, de la pharmaceutique, et de l’automatisation de processus. Grâce à sa compatibilité avec la gamme R88D-1S des servodrivers EtherCAT, le R88M-1M2K010C-S2 s’intègre facilement dans des architectures système complètes, permettant un contrôle synchronisé et un ajustement fin des mouvements. Les accessoires dédiés, notamment les câbles d’alimentation et de codeur de différentes longueurs, assurent une installation flexible et adaptée aux contraintes spécifiques des installations industrielles. Ce moteur est ainsi une composante clé pour optimiser la productivité, la précision et la fiabilité opérationnelle de lignes automatisées modernes.
Données techniques détaillées du servomoteur R88M-1M2K010C-S2
Caractéristiques électriques et mécaniques principales
Le servomoteur R88M-1M2K010C-S2 possède des spécifications techniques avancées qui garantissent des performances optimales dans les environnements industriels. Sa puissance nominale est de 2 kW avec une vitesse de rotation de 1000 tours par minute, ce qui correspond à un couple nominal de 19,1 Nm. Le couple de pointe atteint 47,7 Nm, permettant au moteur de gérer des surcharges temporaires pendant les phases d’accélération ou de maintien de charge. La tension d’alimentation standard est de 400 volts en triphasé, assurant une compatibilité avec les réseaux industriels les plus courants. Le moteur dispose d’un arbre de 35 mm de diamètre et d’une bride carrée de 180 mm, dimensions essentielles pour le montage mécanique standardisé. Le poids du produit non emballé est d’environ 18 kg, un facteur important lors de l’intégration dans des systèmes où les contraintes de masse sont critiques.
Tableau récapitulatif des données techniques
| Servo control method | EtherCAT |
| Drive supply voltage | 400 V three phase |
| Rated output | 2 kW |
| Rated speed | 1000 r/min |
| Rated torque | 19.1 Nm |
| Peak torque | 47.7 Nm |
| Encoder type | Absolute without battery |
| Encoder resolution | 23 Bit |
| Flange size square (LC) | 180 mm |
| Shaft diameter | 35 mm |
| Product Weight (unpacked) | 18,000 g |
Intégration et accessoires compatibles pour performance optimisée
Intégration avec servodrives et architecture de contrôle
Le R88M-1M2K010C-S2 est conçu pour fonctionner en synergie avec les servodrives de la série R88D-1S, spécifiquement les modèles R88D-1SN20F-ECT et R88D-1SN20F-ECT-51. Ces servodrives supportent la communication EtherCAT, facilitant un contrôle précis et rapide du moteur via des réseaux d’automatisation industriels. La compatibilité avec ces unités de commande permet aux ingénieurs d’adapter facilement le moteur à différents besoins de la chaîne de production, optimisant la synchronisation et la réactivité des mouvements. Ce couplage assure également une meilleure gestion de la sécurité des mouvements grâce aux fonctionnalités de sécurité intégrées aux servodrives, indispensables pour les systèmes automatisés modernes et exigeants. La modularité et la standardisation des interfaces simplifient la maintenance et les mises à jour des systèmes.
Accessoires disponibles pour installation et fonctionnement
Pour garantir un fonctionnement fiable et adapté aux configurations variées, Omron propose une gamme complète d’accessoires pour le R88M-1M2K010C-S2. Cela inclut des câbles de puissance pour servomoteur de différentes longueurs allant de 1,5 à 20 mètres, adaptés aux moteurs de 2 kW à 3 kW. Des câbles de codeur spécifiques de 1,5 à 20 mètres sont également disponibles, assurant une transmission de données sans perte ni interférence. De plus, un collier de serrage de la série 1S est proposé pour sécuriser l’installation des câbles, ce qui est essentiel pour éviter tout dommage mécanique dans les environnements industriels exigeants. Ces accessoires permettent aux installateurs une flexibilité maximale pour adapter et optimiser l’installation, tout en assurant la durabilité et la performance du système global.
