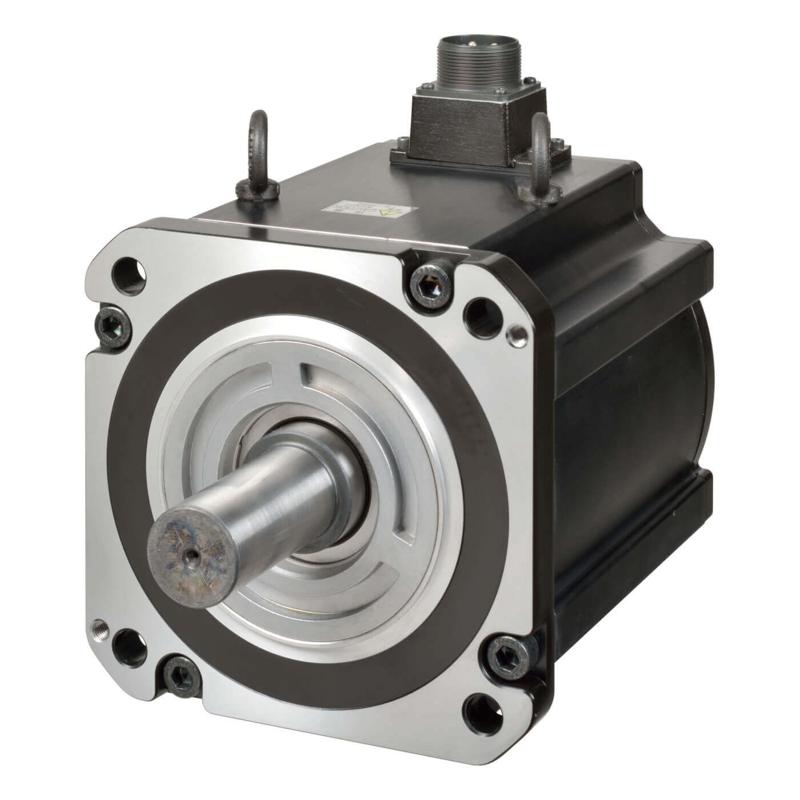

Présentation du servo moteur R88M-1M2K010C
Caractéristiques générales et conception
Le servo moteur R88M-1M2K010C de la série 1S d’Omron est un moteur AC conçu pour des applications industrielles nécessitant une haute performance et une précision optimale. Ce moteur est caractérisé par une puissance nominale de 2 kW et une tension d’alimentation triphasée de 400 V AC, adaptée aux environnements industriels standards. Il offre une vitesse nominale de 1000 tours par minute et un couple nominal de 19,1 Nm, ce qui le rend idéal pour les systèmes nécessitant un couple stable et une grande précision de contrôle du mouvement. La conception intègre un codeur absolu sans batterie avec une résolution de 23 bits, garantissant une rétroaction précise et fiable pour le contrôle du positionnement. Le diamètre d’arbre de 35 mm avec un montage à bride carrée de 180 mm permet une intégration aisée dans divers systèmes mécaniques standardisés. Grâce à son poids de 18 kg (18 000 g), ce moteur présente un équilibre entre robustesse et compacité, permettant une installation efficace dans des espaces industriels contraints.
Avantages et applications industrielles
Le R88M-1M2K010C est particulièrement adapté aux environnements industriels exigeants, notamment dans les secteurs de l’automobile, de la robotique, de l’emballage, ainsi que dans les applications de fabrication automatisée. Omron conçoit ce servo moteur pour offrir une réponse rapide, une grande fiabilité et une excellente reprise du positionnement après arrêt, grâce à son encodeur absolu sans batterie qui permet un démarrage sans retour à la position zéro. La résolution élevée de l’encodeur assure un suivi précis du mouvement, ce qui optimise la qualité et la répétabilité des processus industriels. Ce moteur s’intègre parfaitement avec les commandes compatibles EtherCAT, assurant une communication rapide et efficace au sein des systèmes de contrôle distribué modernes. Son couple de pointe pouvant atteindre 47,7 Nm permet d’absorber des charges transitoires importantes, offrant ainsi une marge de performance adéquate pour des applications dynamiques et complexes.
Données techniques et tableau récapitulatif
Spécifications détaillées du moteur R88M-1M2K010C
Les spécificités techniques de ce servo moteur sont soigneusement calibrées pour répondre aux attentes des professionnels en automatisation industrielle. Ce moteur fonctionne sous une alimentation triphasée de 400 V AC et délivre une puissance nominale de 2 kW. Sa vitesse nominale est assurée à 1000 tours par minute avec un couple nominal stable de 19,1 Nm et un couple de pointe maximal de 47,7 Nm pour répondre à des exigences variables de charge. L’encodeur absolu sans batterie avec une résolution de 23 bits garantit une précision optimale dans la détection de la position. La flasque de montage carrée mesure 180 mm, et le diamètre de l’arbre est de 35 mm, adapté à de nombreuses configurations mécaniques industrielles. Le moteur ne dispose pas d’huile de retenue ni d’un frein intégré pour ce modèle spécifique.
Tableau des principales caractéristiques techniques
| Caractéristique | Valeur |
| Type de contrôle de servo | EtherCAT |
| Tension d’alimentation | 400 V triphasé |
| Puissance nominale | 2 kW |
| Vitesse nominale | 1000 tours/min |
| Couple nominal | 19,1 Nm |
| Couple de pointe | 47,7 Nm |
| Type d’encodeur | Absolu sans batterie |
| Résolution de l’encodeur | 23 bits |
| Dimension de la bride carrée (LC) | 180 mm |
| Diamètre de l’arbre | 35 mm |
| Poids | 18 kg |
| Frein intégré | Non |
| Joint d’huile | Non |
Intégration et compatibilités du R88M-1M2K010C
Compatibilité avec les systèmes servo et accessoires
Le R88M-1M2K010C est conçu pour fonctionner de manière optimale avec les systèmes de commande et d’entraînement de la série 1S d’Omron. Il est particulièrement compatible avec les servo drives R88D-1SN20F-ECT et R88D-1SN20F-ECT-51, qui supportent le protocole EtherCAT et délivrent une puissance de 2 kW, assurant un contrôle précis du moteur. Ces servo drives offrent des options de sécurité améliorées telles que les fonctions STO (Safe Torque Off), SS1 (Safe Stop 1) et SLS (Safe Limited Speed) selon les modèles, augmentant ainsi la sûreté dans les applications industrielles sensibles.
Accessoires et options pour une installation personnalisée
Pour faciliter l’installation et l’intégration dans diverses configurations, Omron propose une gamme complète de câbles et accessoires compatibles avec le moteur R88M-1M2K010C. Parmi ceux-ci figurent des câbles d’alimentation et de retour d’encodeur disponibles en différentes longueurs (de 1,5 à 20 mètres), adaptés aux puissances allant jusqu’à 3 kW. Il existe également des collier de serrage pour câbles destinés à assurer une gestion propre et sécurisée de l’installation électrique. Ces accessoires garantissent non seulement une connectivité fiable mais améliorent également la maintenance et la durabilité du système dans son ensemble. L’ensemble de ces éléments est pensé pour permettre aux ingénieurs et installateurs de configurer rapidement des solutions sur mesure répondant aux besoins spécifiques de chaque application industrielle.
