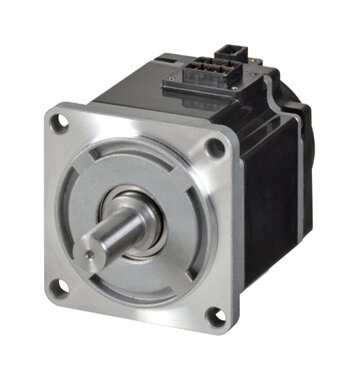

Présentation du servomoteur R88M-1M10030S-OS2
Un servomoteur conçu pour la performance industrielle
Le servomoteur R88M-1M10030S-OS2 fait partie de la série 1S d’Omron, conçue pour répondre aux exigences avancées des applications industrielles nécessitant un contrôle précis du mouvement. Ce servomoteur rotatif à courant alternatif (AC) offre une puissance nominale de 100 W et peut atteindre une vitesse maximale de 3000 tours par minute, ce qui le rend adapté à une large gamme d’applications dans l’automatisation industrielle. L’intégration d’un codeur absolu multitours sans batterie procure une haute résolution de positionnement, assurant une précision optimale dans le contrôle du mouvement, essentielle pour les systèmes d’asservissement modernes.
Optimisation de la conception et de la maintenance
Conçu pour simplifier la conception et la maintenance des machines, le servomoteur R88M-1M10030S-OS2 intègre plusieurs fonctionnalités avancées. Son codeur multitours à haute résolution de 23 bits et sans ajustement mécanique facilite la gestion des positions sur 65 536 tours, réduisant ainsi les besoins en maintenance. Les câbles moteur sont pré-assemblés, ce qui facilite l’installation et assure une conformité simplifiée aux normes de compatibilité électromagnétique (CEM). De plus, sa taille compacte et son poids réduit assurent une intégration aisée dans des espaces restreints, contribuant à un design machine optimisé.
Données techniques détaillées du R88M-1M10030S-OS2
Caractéristiques électriques et mécaniques
Le servomoteur R88M-1M10030S-OS2 fonctionne sous une tension d’alimentation de 100 V alternatif triphasé et présente plusieurs spécifications adaptées aux besoins des environnements industriels rigoureux. Sa protection contre la condensation n’est pas intégrée, mais il bénéficie d’une classe d’isolation F selon la norme IEC et d’un degré de protection IP67 qui garantit une excellente protection contre la poussière et les projections d’eau. Son arbre droit est équipé d’une clé et d’une tape, et le moteur est pourvu d’un joint étanche à l’huile pour une durabilité accrue.
Résumé dans un tableau technique
| Type | Servomoteur rotatif à courant alternatif (AC) |
| Puissance nominale | 100 W |
| Vitesse maximale | 3000 tr/min |
| Tension d’alimentation | 100 V AC triphasé |
| Nombre de phases | 3 |
| Type de codeur | Codeur absolu multitours sans batterie |
| Résolution du codeur | 23 bits |
| Couple nominal | 0,318 Nm |
| Classe d’isolation | F (IEC) |
| Degré de protection | IP67 |
| Style d’arbre | Arbre droit avec clé et tape |
| Joint étanche à l’huile | Oui |
| Refroidissement | Par air |
| Poids | 520 g |
Avantages et applications professionnelles
Intégration facilitée et haute précision
Le servomoteur R88M-1M10030S-OS2 est particulièrement adapté aux ingénieurs et décideurs industriels recherchant une solution performante et facile à intégrer dans leurs systèmes. Sa conception avec un codeur absolu multitours sans pile permet une récupération rapide de la position en cas de coupure d’alimentation, éliminant ainsi la nécessité de recalibrage et réduisant les temps d’arrêt. De plus, sa haute résolution de 23 bits assure un contrôle de mouvement d’une grande précision, idéal pour les équipements nécessitant un positionnement rigoureux, comme les machines d’assemblage, les robots industriels et les systèmes de fabrication automatisée.
Un servomoteur polyvalent pour diverses industries
Grâce à ses spécifications robustes et à sa conformité IP67, ce servomoteur convient à une variété d’environnements industriels, même exigeants. Il trouve sa place dans les secteurs de l’automobile, de la robotique, et de la production pharmaceutique, où la fiabilité et la précision sont des critères essentiels. En favorisant une réduction des coûts liés à la maintenance et en facilitant la conception machine par ses câbles pré-assemblés et son format compact, le R88M-1M10030S-OS2 contribue à l’efficacité globale des processus industriels modernes tout en assurant une longue durée de vie opérationnelle.
