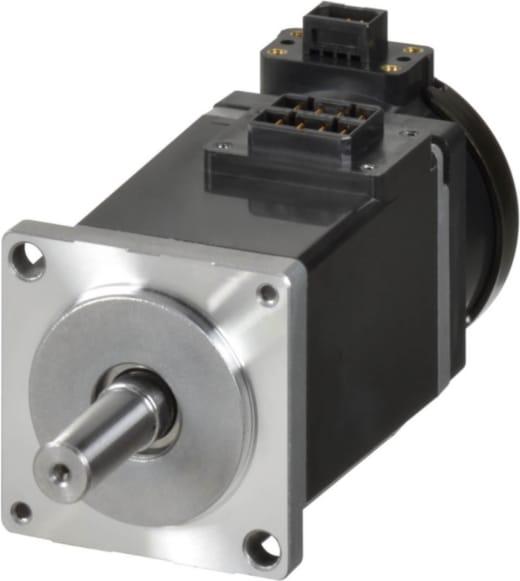

Présentation générale du servomoteur R88M-1M10030S-O
Caractéristiques principales et conception
Le servomoteur R88M-1M10030S-O fait partie de la série 1S d’Omron, reconnue pour ses performances élevées dans les applications industrielles nécessitant un contrôle de mouvement précis et fiable. Ce moteur AC de 100 watts, fonctionnant sous une alimentation de 120 V, offre une vitesse nominale de 3000 tours par minute. Conçu pour améliorer la productivité des machines, il bénéficie d’un démarrage efficace ainsi que d’une conformité globale aux normes internationales. Cette motorisation robuste est adaptée aux environnements industriels, avec un indice de protection typiquement IP67 pour la série R88M-1L, garantissant une excellente résistance à la poussière et à l’humidité, bien que pour le modèle R88M-1M10030S-O spécifique, une protection IP20 soit indiquée selon les configurations standard.
Applications industrielles et avantages pour les professionnels
Destiné aux ingénieurs, installateurs et décideurs industriels, le R88M-1M10030S-O est utilisé dans des contextes où la précision et la fiabilité du contrôle moteur sont primordiales. Son intégration facilite les opérations automatisées dans divers secteurs comme la fabrication automobile, la manutention automatisée, ou encore l’emballage flexible. Ce servomoteur permet d’optimiser les performances machines grâce à son contrôle intelligent compatible avec les systèmes d’automatisation modernes. Sa conception favorise un gain de temps au niveau de l’installation et de la mise en service, réduisant ainsi les coûts d’intégration tout en offrant une flexibilité opérationnelle indispensable aux exigences industrielles actuelles.
Données techniques et spécifications détaillées du R88M-1M10030S-O
Spécifications électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Puissance nominale | 100 W |
| Tension d’alimentation | 120 V (100 V – 200 V selon variantes) |
| Vitesse nominale | 3000 tr/min |
| Couple nominal | Information spécifique selon modèle et réduction |
| Type d’arbre | Arbre droit avec ou sans étanchéité à l’huile |
| Protection | IP20 standard, IP67 optionnel sur séries associées |
| Poids | Environ 0,3 kg selon configuration |
| Température de fonctionnement | 0 à 55°C, 90% HR sans condensation |
| Normes conformes | EN61800-3, EN60034, UL61800, CSA C22.2, basse tension et autres certificats |
Caractéristiques environnementales et sûreté
Le servomoteur R88M-1M10030S-O est conçu pour être utilisé dans des environnements industriels où les conditions atmosphériques ne doivent pas inclure de gaz corrosifs, avec une altitude d’utilisation recommandée jusqu’à 1000 m. Il supporte des vibrations comprises entre 10 et 60 Hz avec une accélération maximale de 5.88 m/s², et bénéficie d’une résistance électrique élevée avec une isolation de 0.5 MΩ ou plus entre les bornes d’alimentation et la terre. Son design respecte les directives européennes et internationales en termes de sécurité des machines, telles que les directives EMC, basse tension et normes spécifiques comme UL61800-5-1, offrant une intégration sécurisée au sein des solutions industrielles avancées. Son utilisation garantit la fiabilité et la conformité aux exigences réglementaires les plus strictes.
Intégration et accessoires compatibles pour une installation optimisée
Compatibilité avec les systèmes d’automatisation Omron
Le R88M-1M10030S-O s’intègre parfaitement avec les servo-amplificateurs de la série R88D-1SN ECT, qui incluent une communication EtherCAT embarquée, facilitant une commande rapide et précise dans les architectures modernes de contrôle industriel. Ces servos et leurs variateurs associés bénéficient d’un vaste écosystème de câbles, connecteurs et accessoires spécifiquement conçus pour soutenir leur performance. La gamme comprend des câbles encodeurs, câbles d’alimentation, câbles de frein ainsi que des connecteurs compatibles pour assurer une connectivité fiable et sécurisée sur le terrain. Les systèmes Omron recommandent l’emploi de câbles blindés de catégorie 5 ou supérieure pour garantir la qualité des transmissions EtherCAT, essentielle pour des applications à haute vitesse et haute précision.
Accessoires et périphériques pour optimiser la performance
- Câbles encodeurs standard et flexibles de différentes longueurs adaptés au modèle R88M-1M10030S-O
- Câbles d’alimentation avec ou sans fil de freinage pour configuration optimale
- Connecteurs pour moteur, frein et encodeur assurant une installation simple et sécurisée
- Unités de résistance de régénération et filtres anti-bruit recommandés pour une meilleure protection électronique
Cette vaste gamme d’accessoires permet d’adapter le servomoteur aux contraintes spécifiques des installations, tout en assurant une maintenance facilitée et une excellente durabilité des composants. La documentation associée précise les meilleures pratiques d’installation et les options de configuration logicielle via le logiciel Sysmac Studio d’Omron, offrant ainsi une interface utilisateur complète pour la programmation et la surveillance des performances motrices.
