Présentation générale et applications industrielles
Caractéristiques et avantages essentiels du servomoteur R88M-1AL75030C-BS2

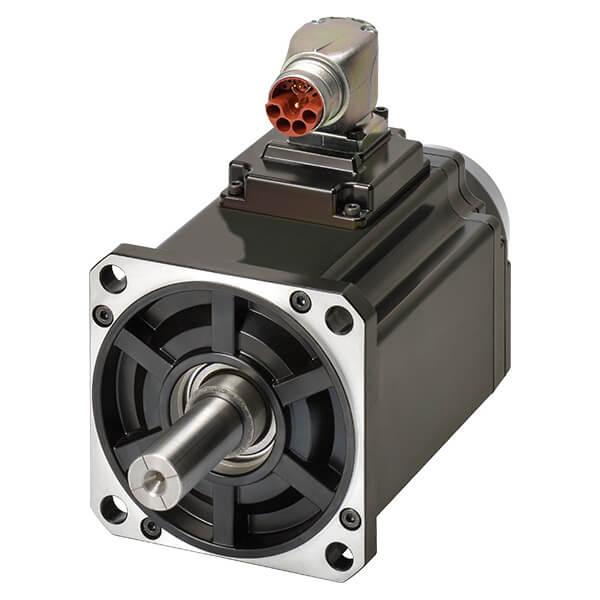

Le servomoteur R88M-1AL75030C-BS2 d’Omron est une solution avancée destinée aux environnements industriels exigeants. Ce moteur AC servo développe une puissance nominale de 750 W avec une vitesse maximale de 3000 tr/min, offrant un couple nominal de 2,39 Nm et un couple maximal momentané pouvant atteindre 7,16 Nm. Il est équipé d’un encodeur absolu haute résolution 20 bits, sans besoin de batterie, garantissant une précision optimale et une fiabilité accrue dans le contrôle de position. Ce modèle intègre également un frein, renforçant la sécurité et la maîtrise des mouvements lors des arrêts ou situations critiques.
Conçu pour une intégration facile dans les systèmes automatisés, ce servomoteur utilise le protocole de commande EtherCAT, reconnu pour ses performances en termes de rapidité et de synchronisation dans les réseaux industriels. La conception robuste avec un arbre de 19 mm de diamètre équipé d’une clavette assure une excellente transmission du couple et la compatibilité mécanique avec diverses applications. Les industries comme l’automobile, l’emballage flexible, l’électronique et la fabrication de dispositifs médicaux tirent parti de ses performances pour optimiser leurs processus de production, accroître la flexibilité et garantir une qualité constante des produits finis.
Adaptabilité et intégration dans des systèmes complexes
Le R88M-1AL75030C-BS2 est parfaitement adaptable aux besoins des ingénieurs et intégrateurs qui recherchent une composante fiable pour des applications nécessitant un contrôle précis et une sécurité accrue. Sa compatibilité avec le servo drive R88D-1SAN10F-ECT d’Omron facilite l’association en système complet, assurant une communication fluide et sécurisée via EtherCAT. Ce moteur s’inscrit dans la gamme 1S Motion Safety, apportant toutes les fonctions de sécurité jusqu’au niveau de performance PLe, élément crucial pour les environnements industriels où la protection du personnel et des équipements est primordiale.
De plus, la disponibilité d’accessoires variés tels que des câbles hybrides d’extension de différentes longueurs (3 m à 20 m), avec ou sans frein, permet de personnaliser les installations selon les contraintes spatiales et techniques propres à chaque projet. Cette modularité, combinée à un poids relativement contenu de 7,1 kg, facilite la manipulation, l’installation et la maintenance des équipements automatisés. On apprécie également la conception du moteur avec des joints d’étanchéité à l’huile, assurant une meilleure protection contre les contaminants et prolongeant la durée de vie de l’appareil dans des environnements industriels difficiles.
Données techniques détaillées
Caractéristiques électriques et mécaniques principales
| Caractéristique | Valeur |
|---|---|
| Puissance nominale | 750 W |
| Couple nominal | 2,39 Nm |
| Couple maximal (crête) | 7,16 Nm |
| Vitesse nominale | 3000 tr/min |
| Tension d’alimentation | 400 V triphasé AC |
| Diamètre arbre | 19 mm |
| Flasque carré (LC) | 100 mm |
| Poids (sans emballage) | 7,1 kg |
Spécifications de l’encodeur et contrôle
| Attribut | Détail |
|---|---|
| Type d’encodeur | Encodeur absolu, sans batterie |
| Résolution de l’encodeur | 20 bits |
| Méthode de commande du servo | EtherCAT |
| Fonction frein | Intégrée |
| Protection mécanique | Joint d’étanchéité à l’huile |
| Arbre avec clavette | Oui |
Intégration industrielle et normes de sécurité
Conformité et niveau de sécurité fonctionnelle
Le servomoteur R88M-1AL75030C-BS2 appartient à la série 1S Motion Safety, une gamme spécialement conçue pour répondre aux exigences strictes de sécurité dans l’automatisation industrielle. Les fonctions intégrées permettent d’atteindre le niveau de performance PLe selon les standards internationaux de sécurité fonctionnelle, un critère essentiel dans les applications sensibles où la prévention des risques est une priorité élevée. Cette conformité garantit non seulement une protection maximale pour les opérateurs mais aussi une tranquillité d’esprit pour les responsables de production et les ingénieurs.
Ce moteur assure une communication sécurisée via le protocole EtherCAT, ce qui permet une intégration aisée dans des architectures de contrôle modernes et sécurisées. L’absence de batterie dans l’encodeur absolu multi-tours réduit les contraintes de maintenance et élimine les risques liés à la défaillance d’alimentation de l’encodeur. Ce niveau d’innovation technique contribue à une fiabilité accrue des équipements et à la continuité des opérations industrielles, même dans des environnements complexes et exigeants.
Recommandations pour l’utilisation et la complémentarité avec d’autres composants
Pour une performance optimale du R88M-1AL75030C-BS2, il est recommandé de l’associer avec le servo-drivre Omron modèle R88D-1SAN10F-ECT, qui assure une compatibilité totale et une exploitation efficace des capacités intelligentes de ce servomoteur. Cette combinaison facilite la mise en œuvre de systèmes automatisés performants, capables de gérer des opérations de précision dans divers secteurs industriels, y compris l’automobile, la manutention de matériaux et les systèmes de fabrication flexibles.
De plus, le large choix d’accessoires tels que les câbles hybrides d’extension permet d’adapter cette motorisation à des configurations spécifiques, garantissant une flexibilité d’installation appréciable. Les professionnels pourront ainsi concevoir des solutions sur mesure tout en s’appuyant sur la robustesse et la précision d’un moteur certifié conforme aux normes industrielles les plus strictes, optimisant ainsi la productivité et la sécurité des installations.
