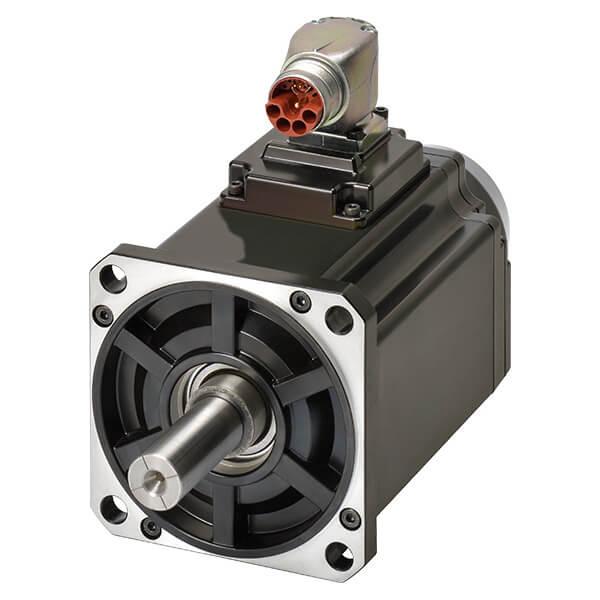

Présentation du servo-moteur Omron R88M-1AL75030C-B
Caractéristiques principales et applications industrielles
Le servo-moteur R88M-1AL75030C-B développé par Omron fait partie de la série 1S de systèmes servo AC avec fonctionnalités de sécurité intégrée. Ce moteur est conçu pour un usage industriel pointu offrant un excellent compromis entre performance, sécurité et fiabilité. Son rendement élevé de 750 watts et sa vitesse nominale de 3000 tours par minute répondent aux exigences des automates modernes dans des secteurs variés comme l’automatisation d’usine, le contrôle de mouvement robotique, ou encore la fabrication de précision. Doté d’un couple nominal de 2,39 Nm et capable de procurer un couple maximal momentané jusqu’à 7,16 Nm, ce servo-moteur permet une grande précision dans la maîtrise du positionnement et du mouvement des charges. Son encodeur absolu sans batterie, avec une résolution de 20 bits, procure une lecture exacte de position à tout moment, garantissant une réactivité optimale dans le contrôle du système. De plus, il est équipé d’un frein intégré ce qui facilite le contrôle de la sécurité en arrêt d’urgence ou en maintien de position. Ce servo-moteur est alimenté en 400 V triphasé, répondant aux standards industriels internationaux, ce qui facilite son intégration dans des environnements multiples. L’utilisation de la technologie EtherCAT pour le commandement contribue à une communication rapide et fiable entre le moteur et le contrôleur, essentielle dans les boucles de contrôle dynamique. Ainsi, le R88M-1AL75030C-B est adapté aux environnements industriels exigeants où la qualité, la sécurité et la performance sont prioritaires.
Intégration dans les systèmes et environnement de travail
Le R88M-1AL75030C-B d’Omron s’intègre aisément dans des systèmes industriels complexes grâce à ses standards mécaniques et électriques optimisés. Le moteur dispose d’un flasque carré de 100 mm et un arbre de 19 mm de diamètre, dimension courant qui permet son remplacement ou l’adaptation dans des ensembles mécaniques standardisés. Sa conception avec un joint d’huile (selon les versions) offre une meilleure protection contre les poussières et agents contaminants, augmentant ainsi la durabilité dans les environnements industriels difficiles. Le moteur est compatible avec des câbles hybrides spécifiques qui incluent les circuits de puissance, de commande et de freinage, simplifiant l’installation et améliorant la fiabilité des connexions électriques. Son poids d’environ 7,1 kilogrammes équilibre robustesse et compacité. L’intégration du frein mécanique offre une sécurité renforcée notamment dans les applications nécessitant un arrêt fiable et un maintien du positionnement lors de coupures électriques ou en situation de sécurité. En termes d’utilisation, ce servo-moteur est généralement couplé avec des servo-drives dédiés de la série R88D-1SAN10F-ECT par exemple, qui utilisent le protocole EtherCAT pour garantir une communication efficace et rapide. Le système Omron 1S assure ainsi une fonctionnalité complète avec intégration des fonctions de sécurité jusqu’au niveau de performance maximum PL e, élément crucial pour les applications industrielles sécuritaires. Ce moteur fournit également une flexibilité d’intégration dans les plateformes d’automatisation modernes via l’utilisation du logiciel Sysmac Studio qui permet la programmation, la configuration et le diagnostic avancé du système. Omron propose en complément une gamme complète de câbles d’extension, de connecteurs et d’accessoires compatibles garantissant ainsi une solution complète et adaptée à chaque installation. Cette compatibilité large et cette intégration optimisée facilitent la mise en œuvre rapide et fiable dans les lignes de production automatisées où la précision et la sécurité sont capitales.
Données techniques détaillées du R88M-1AL75030C-B
Principales spécifications électriques et mécaniques
| Type de moteur | Servo-moteur AC 1SA série 1S |
| Puissance nominale | 750 W |
| Tension d’alimentation | 400 V triphasé |
| Vitesse nominale | 3000 tr/min |
| Couple nominal | 2,39 Nm |
| Couple de démarrage (pic) | 7,16 Nm |
| Encodeur | Encodeur absolu sans batterie, résolution 20 bits |
| Fréquence de commande | EtherCAT |
| Flasque | 100 mm carré |
| Diamètre de l’arbre | 19 mm |
| Poids | 7,1 kg |
Accessoires et compatibilités
Le servo-moteur R88M-1AL75030C-B est accompagné d’une gamme d’accessoires conçus pour optimiser son intégration et sa maintenance. On trouve notamment une variété de câbles hybrides avec ou sans fils de frein, disponibles en différentes longueurs (3 m à 20 m), adaptés aux puissances et tensions du moteur, ce qui facilite la connexion sur site tout en assurant une transmission stable et sécurisée des signaux et de l’énergie. Le moteur est compatible avec la série R88D-1SAN10F-ECT de servo-drives d’Omron, exploitant le protocole EtherCAT pour une communication rapide et précise. Les connecteurs et câbles recommandés sont spécifiés pour respecter les exigences de blindage et de réduction des interférences électromagnétiques, assurant ainsi une opération fiable même dans des environnements exigeants. Des pinces de blindage et des supports de câbles sont également proposés pour une installation conforme aux normes. Cette offre complète permet aux ingénieurs et installateurs de concevoir des systèmes robustes, modulaires et sûrs qui répondent aux impératifs industriels actuels.
Avantages techniques et innovations du servo-moteur
Technologie d’encodeur absolu sans batterie
Le R88M-1AL75030C-B se distingue par son encodeur absolu haute résolution de 20 bits, fonctionnant sans batterie, ce qui garantit une précision de positionnement exceptionnelle tout en réduisant les besoins de maintenance liés au remplacement de batteries. Cette technologie permet au moteur de conserver une information précise sur sa position angle même en cas de coupure d’alimentation, assurant ainsi un redémarrage fiable sans phase de calibration longue ou perte d’information. Pour les environnements industriels où la précision et la disponibilité sont cruciales, cette solution minimise les arrêts et maximise la productivité. En outre, la résolution élevée permet un contrôle fine et réactif des mouvements, ce qui est essentiel dans les applications demandant un positionnement et un contrôle dynamique très précis. Cette innovation contribue à faire du R88M-1AL75030C-B un composant clé pour des systèmes automatisés avancés.
Performance et sécurité intégrées pour l’industrie moderne
Intégrant toutes les fonctions de sécurité conformes au niveau de performance maximal PL e, ce servo-moteur offre une combinaison rare de puissance, de précision, et de sécurité. La capacité à délivrer jusqu’à 350 % du couple nominal en pic momentané, assure une puissance adaptée pour les démarrages brusques ou les charges variables sans surchauffe ni dégradation. Le frein intégré en option renforce la sécurité opérationnelle, permettant de garantir un arrêt immédiat et un maintien sûr des positions critiques, indispensable pour les procédures d’urgence et la protection des opérateurs. La communication via EtherCAT permet un contrôle en temps réel des paramètres de sécurité et de fonctionnement. Cette haute intégration de la sécurité et des capacités fonctionnelles répond parfaitement aux exigences des secteurs industriels de pointe, comme l’automatisation robotique, la fabrication automobile, ou les industries pharmaceutiques, où la fiabilité et la sécurité des machines sont non négociables.
